เน้น
เครื่องอบผงผงผง PCB
,หม้อปรับสีสามหลัก
,โฟนบํารุงความร้อน SMT
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์CNSMT
-
ได้รับการรับรองCE-curing oven
-
หมายเลขรุ่นHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
จำนวนสั่งซื้อขั้นต่ำสามารถยอมรับเครื่องจักร 1 ชุดหรือคำสั่งผสมได้ การขนส่ง: โดยเป็นกลุ่มหรือคอนเทนเนอร์
-
ราคาโปร่ง
-
รายละเอียดการบรรจุกล่องส่งออกมาตรฐานและบรรจุภัณฑ์ไม้เนื้อแข็งที่แข็งแรงเป็นทั้งสองตัวเลือก
-
เวลาการส่งมอบ1-2 วันทำการ
-
เงื่อนไขการชำระเงินL/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram
สายผูกเชือกผูกเชือก PCB สามหลักสีเตาบํารุงร้อน
สายพานตาข่าย PCB สามสีกันสีเตาบ่มร้อน
อุปกรณ์บ่มด้วยความร้อนระดับมืออาชีพที่ออกแบบมาสำหรับสายการผลิต PCB และ PCBA ที่มีการควบคุมอุณหภูมิที่แม่นยำและการบูรณาการระบบอัตโนมัติที่ราบรื่น
ขอบเขตการสมัคร
- เหมาะสำหรับสายการผลิตการเคลือบ SMT มีทั้งขนาดเฟรมใหญ่และเล็ก
คุณสมบัติหลัก

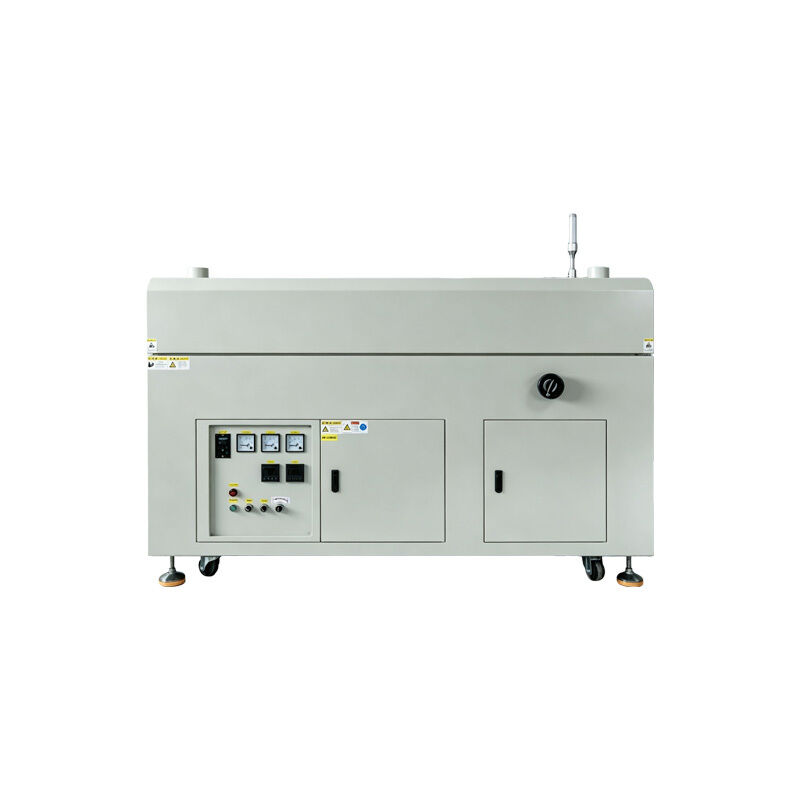

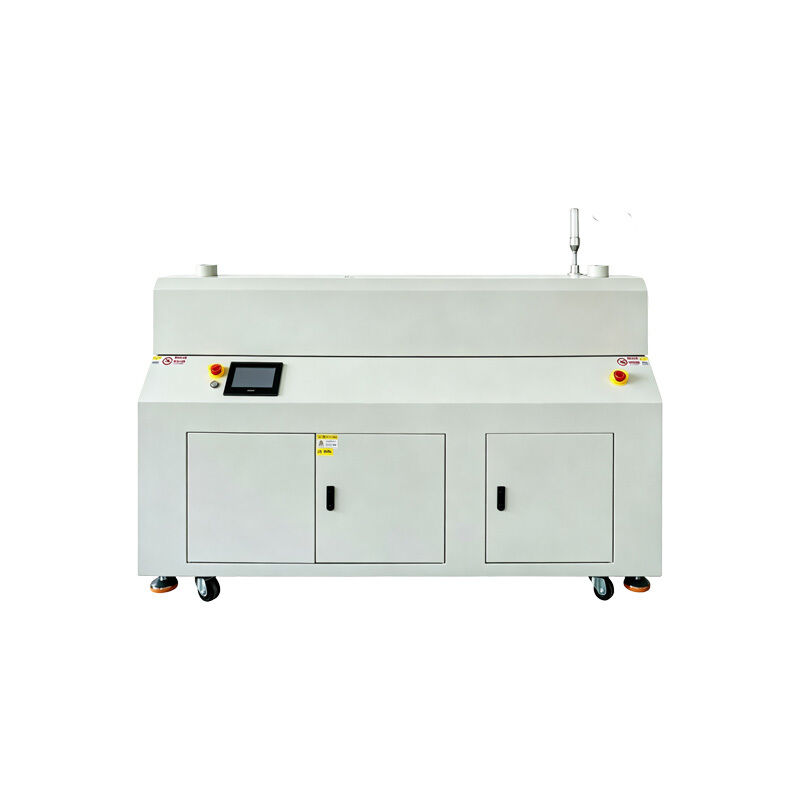

- โหมดควบคุมสองโหมด: ปุ่ม + คู่มือ, PLC + หน้าจอสัมผัสพร้อมเสียงผิดปกติและสัญญาณเตือนไฟ
- การควบคุมอุณหภูมิอิสระแบบหลายขั้นตอนพร้อมการปรับ PID และวัสดุฉนวนเฉพาะ
- ความแม่นยำในการควบคุมอุณหภูมิภายใน ±5°C
- ช่องระบายไอเสียอิสระสำหรับเชื่อมต่อโดยตรงกับระบบไอเสียของโรงงาน
ฟิลด์แอปพลิเคชัน
- ใช้กันอย่างแพร่หลายสำหรับการอบแห้งและการบ่ม PCB และ PCBA แบบเต็มกระบวนการ
- กระบวนการต่างๆ ได้แก่ การบ่มด้วยความร้อนด้วยสีสามสี การอบแห้งด้วยฟลักซ์ การบ่มด้วยหมึกบนแผงวงจร และการอบโดยกันความชื้นของส่วนประกอบ
- เข้ากันได้กับแผงวงจรอ่อนและแข็งต่างๆ รวมถึงบอร์ดจัดเก็บพลังงานใหม่ บอร์ด BMS สำหรับยานพาหนะ บอร์ดควบคุมอุตสาหกรรม และแผงวงจร FPC แบบยืดหยุ่น
- การออกแบบสายการประกอบสายพานตาข่ายเพื่อการบูรณาการระบบอัตโนมัติที่ราบรื่นและการดำเนินการบ่มอย่างต่อเนื่องขนาดใหญ่
ข้อมูลจำเพาะทางเทคนิค
| ประเภทพารามิเตอร์ | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| ทิศทางการทำงานและพื้นที่ขอบ PCB | ซ้าย → ขวา (มาตรฐาน), ขวา → ซ้าย (ไม่จำเป็น); ขอบกระบวนการ PCBA ≥ 5 มม | |
| ความสูงในการลำเลียงและความสูงของส่วนประกอบสูงสุด | 920 ± 20 มม. ด้านบนและด้านล่างพื้นผิวโซ่ 100 มม | |
| ความเร็วในการส่งและโหลดสูงสุด | 0.5-3.5 ม./นาที; 8กก./เมตร กระจายเท่าๆ กัน | |
| สายพานลำเลียง | รางอลูมิเนียมอัลลอยด์แบบพิเศษ + โซ่สแตนเลสพร้อมแถบต้านทานการสึกหรอ | |
| มอเตอร์ถ่ายโอน | มอเตอร์ปรับความเร็วได้พร้อมจอแสดงผลดิจิตอล | สเต็ปเปอร์มอเตอร์พร้อมจอแสดงผลอินเทอร์เฟซซอฟต์แวร์ |
| การปรับความกว้างและความกว้าง | ปรับด้วยมือ 50-460 มม | ปรับด้วยไฟฟ้า 50-460มม |
| จำนวนโซนอุณหภูมิ | 2M: 2 โซน (6 หลอด/โซน); 3M: 3 โซน (6 หลอด/โซน) | 4M: 4 โซน (6 หลอด/โซน) |
| อุณหภูมิความร้อน | อุณหภูมิห้อง - 120°C (ปรับได้) | |
| เวลาทำความร้อนและความแม่นยำ | ประมาณ 10 นาที ±5°C | |
| ขนาด | 2M: 2000×930×1250มม 3M: 3000×930×1250มม |
2M: 2000×1080×1250มม 3M: 3000×1080×1250มม 4M: 4000×1080×1250มม |
| แรงดันไฟฟ้า | AC380V 50-60Hz ระบบห้าสายสามเฟส | |
| กำลังไฟพิกัด | 2M: 6.0KW/6.5KW 3M: 9.0KW/9.5KW |
4 เดือน: 12.5 กิโลวัตต์ |
| น้ำหนักอุปกรณ์ | 2M: ~410กก.; 3เอ็ม: ~510กก | 4M: ~580กก |
| วิธีการควบคุมและการสื่อสาร | การควบคุมที่สำคัญ | PLC + หน้าจอสัมผัส, พอร์ตสัญญาณการสื่อสาร SMEMA |
CNSMT เชี่ยวชาญในการผลิตอุปกรณ์การบ่มด้วยความร้อน PCB โดยนำเสนอเตาหลอมด้วยความร้อน PCB แบบสายพานตาข่าย เตาอบแห้งด้วยลมร้อนแบบอุโมงค์ และเตาอบ PCB แบบกล่องที่รองรับการปรับแต่งที่ไม่ได้มาตรฐาน
เตาอบแห้งแบบต่อเนื่องแบบออนไลน์เชื่อมต่อกับสายการผลิตการประกอบและการเคลือบ SMT ได้อย่างราบรื่นเพื่อการทำงานต่อเนื่องแบบอัตโนมัติ รุ่นชนิดกล่องเหมาะกับการสุ่มตัวอย่างเป็นกลุ่มน้อยและสถานการณ์การผลิตที่ไม่ต่อเนื่อง
ข้อควรระวังด้านความปลอดภัย
- อย่าสัมผัสส่วนประกอบที่มีอุณหภูมิสูงระหว่างการทำงาน
- อย่าเปิดกล่องหรือปิดกั้นช่องระบายอากาศ
- ห้ามอบวัสดุที่ติดไฟได้ ระเบิดได้ และมีฤทธิ์กัดกร่อนโดยเด็ดขาด
- เฉพาะบุคลากรมืออาชีพเท่านั้นที่ได้รับอนุญาตให้ดำเนินการ
- ทำความสะอาดเศษและฝุ่นภายในเตาอย่างสม่ำเสมอ
- ดำเนินการบำรุงรักษาหลังจากปิดเครื่องและทำให้เย็นลง
อุปกรณ์ทั้งหมดผ่านการตรวจสอบคุณภาพอย่างเข้มงวดพร้อมประสิทธิภาพที่มั่นคง เราให้บริการติดตั้งถึงสถานที่ฟรี การแก้ไขจุดบกพร่อง การฝึกอบรมการปฏิบัติงาน และการรับประกันคุณภาพเครื่องจักรที่ครอบคลุมพร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน
ความคิดเห็นของลูกค้า
เตาอบเทอร์โมเซตติง PCB แบบสายพานตาข่าย CNSMT โดดเด่นด้วยการควบคุมอุณหภูมิที่แม่นยำ การจัดการอุณหภูมิแบบแบ่งส่วนที่มีความเสถียร และการบ่มแห้งสม่ำเสมอ เหมาะสำหรับการผลิตแผงวงจรแบบแบตช์ อุปกรณ์ทำงานได้อย่างราบรื่นด้วยอัตราความล้มเหลวต่ำและกำลังการผลิตที่มั่นคง
คำถามที่พบบ่อย
กระบวนการบ่มแบบใดที่เหมาะกับอุปกรณ์?
เข้ากันได้กับกระบวนการทั่วไป เช่น การบ่มสีด้วย PCB สามหลักฐาน การอบแห้งฟลักซ์ การบ่มด้วยหมึกบนแผงวงจร และการอบส่วนประกอบที่กันความชื้นสำหรับแผงวงจรแบบอ่อนและแข็งต่างๆ
เข้ากันได้กับกระบวนการทั่วไป เช่น การบ่มสีด้วย PCB สามหลักฐาน การอบแห้งฟลักซ์ การบ่มด้วยหมึกบนแผงวงจร และการอบส่วนประกอบที่กันความชื้นสำหรับแผงวงจรแบบอ่อนและแข็งต่างๆ
สามารถเชื่อมต่อกับสายการประกอบอัตโนมัติได้หรือไม่?
โครงสร้างสายพานตาข่ายมาตรฐานเชื่อมต่อกับอุปกรณ์อัตโนมัติส่วนหน้าและส่วนหลังได้อย่างราบรื่น รองรับการผลิตเป็นชุดอย่างต่อเนื่องสำหรับการดำเนินงานขนาดใหญ่
โครงสร้างสายพานตาข่ายมาตรฐานเชื่อมต่อกับอุปกรณ์อัตโนมัติส่วนหน้าและส่วนหลังได้อย่างราบรื่น รองรับการผลิตเป็นชุดอย่างต่อเนื่องสำหรับการดำเนินงานขนาดใหญ่
ความแม่นยำและเสถียรภาพของอุณหภูมิเป็นอย่างไร?
ระบบควบคุมอุณหภูมิแบบแบ่งส่วนช่วยให้มั่นใจได้ถึงการควบคุมอุณหภูมิที่สม่ำเสมอและแม่นยำ ป้องกันการเสียรูปของบอร์ดและการบ่มที่ไม่สม่ำเสมอสำหรับแผงวงจรที่มีความแม่นยำ
ระบบควบคุมอุณหภูมิแบบแบ่งส่วนช่วยให้มั่นใจได้ถึงการควบคุมอุณหภูมิที่สม่ำเสมอและแม่นยำ ป้องกันการเสียรูปของบอร์ดและการบ่มที่ไม่สม่ำเสมอสำหรับแผงวงจรที่มีความแม่นยำ
รองรับขนาดที่ไม่ได้มาตรฐานที่ปรับแต่งเองหรือไม่
รองรับการปรับแต่งความยาวตัวเตา ความเร็วของสายพานตาข่าย ความสูงในการป้อน/ระบาย และพารามิเตอร์การควบคุมอุณหภูมิ เพื่อให้ตรงตามข้อกำหนดของผลิตภัณฑ์และการผลิตที่แตกต่างกัน
รองรับการปรับแต่งความยาวตัวเตา ความเร็วของสายพานตาข่าย ความสูงในการป้อน/ระบาย และพารามิเตอร์การควบคุมอุณหภูมิ เพื่อให้ตรงตามข้อกำหนดของผลิตภัณฑ์และการผลิตที่แตกต่างกัน
การบำรุงรักษารายวันเป็นเรื่องง่ายหรือไม่?
อุปกรณ์มีโครงสร้างที่เรียบง่าย ทำความสะอาดเศษได้ง่าย อัตราความล้มเหลวต่ำ การดำเนินงานรายวันที่สะดวก และคำแนะนำทางเทคนิคที่ครอบคลุมตลอดกระบวนการหลังการขาย
อุปกรณ์มีโครงสร้างที่เรียบง่าย ทำความสะอาดเศษได้ง่าย อัตราความล้มเหลวต่ำ การดำเนินงานรายวันที่สะดวก และคำแนะนำทางเทคนิคที่ครอบคลุมตลอดกระบวนการหลังการขาย
การรับรอง
CNSMT เชี่ยวชาญในการวิจัยและพัฒนาและการผลิตเตาหลอมความร้อน PCB แบบสายพานตาข่ายพร้อมการควบคุมอุณหภูมิแบบแบ่งส่วนและการปรับแต่งที่ไม่ได้มาตรฐาน อุปกรณ์มีการควบคุมอุณหภูมิที่แม่นยำ การทำงานที่มั่นคง และประสิทธิภาพด้านต้นทุนที่สูง
