เน้น
เครื่องบรรทุก PCB อัตโนมัติ
,เครื่องบรรทุก PCB สาย SMT
,ระบบบรรทุก PCB แบบอัตโนมัติเต็ม
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์CNSMT
-
ได้รับการรับรองCE-flipper machine-elevator
-
หมายเลขรุ่นHN-L10
-
จำนวนสั่งซื้อขั้นต่ำสามารถยอมรับเครื่องจักร 1 ชุดหรือคำสั่งผสมได้ การขนส่ง: โดยเป็นกลุ่มหรือคอนเทนเนอร์
-
ราคาโปร่ง
-
รายละเอียดการบรรจุกล่องส่งออกมาตรฐานและบรรจุภัณฑ์ไม้เนื้อแข็งที่แข็งแรงเป็นทั้งสองตัวเลือก
-
เวลาการส่งมอบ1-2 วันทำการ
-
เงื่อนไขการชำระเงินL/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram

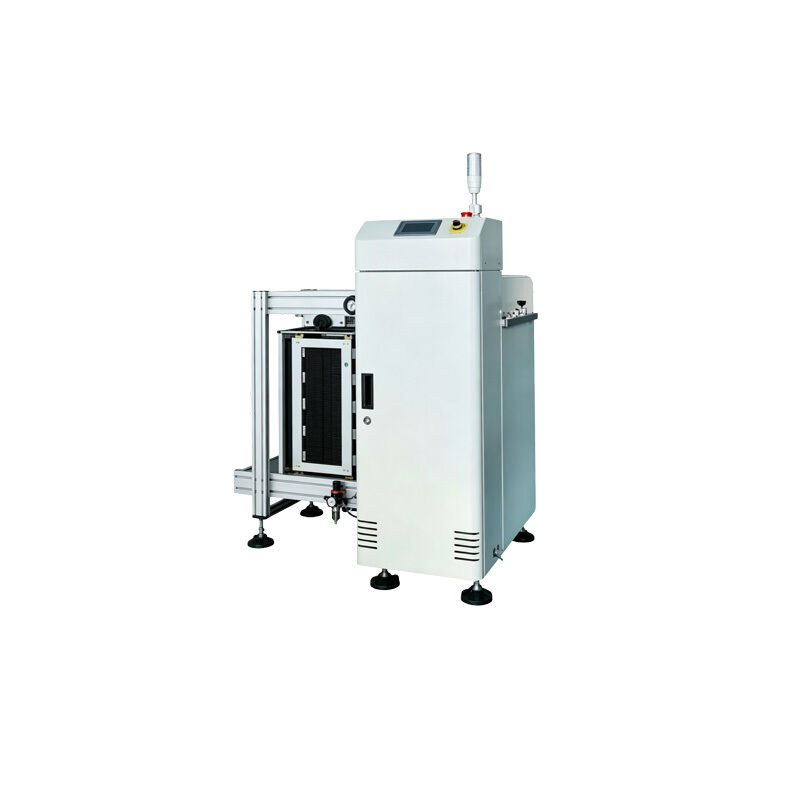

เครื่องบรรทุก PCB แบบอัตโนมัติเต็ม
PCB ตัวโหลดอัตโนมัติเต็มรูปแบบ
อุปกรณ์อัตโนมัติขั้นสูงสำหรับสายการผลิต SMT ออกแบบมาเพื่อการจัดการและการป้อน PCB ที่มีประสิทธิภาพ
ขอบเขตการใช้งาน
เหมาะสำหรับสายการผลิตการเคลือบ SMT มีทั้งขนาดเฟรมใหญ่และเล็กเพื่อรองรับความต้องการในการผลิตที่หลากหลาย
คุณสมบัติที่สำคัญ
- PLC + ระบบควบคุมหน้าจอสัมผัสพร้อมการแสดงเมนูที่ใช้งานง่าย
- การตรวจจับความผิดปกติด้วยระบบเสียงและสัญญาณไฟ
- ติดตั้งพอร์ตสัญญาณการสื่อสาร SMEMA เพื่อการบูรณาการที่ราบรื่น
ฟิลด์แอปพลิเคชัน
เครื่องโหลด PCB อัตโนมัติเต็มรูปแบบรองรับอุตสาหกรรมหลายประเภท รวมถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค 3C อุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์ แหล่งจ่ายไฟควบคุมทางอุตสาหกรรม อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ บ้านอัจฉริยะด้านความปลอดภัย และแผงเซลล์แสงอาทิตย์พลังงานใหม่ โดยผสานรวมกับการติดตั้งบนพื้นผิว SMT, ปลั๊กอิน DIP, การตรวจสอบ AOI, กระบวนการ PCB และสายการผลิตการทดสอบผลิตภัณฑ์สำเร็จรูป เชื่อมต่อกับเครื่องพิมพ์และอุปกรณ์ยึดพื้นผิวได้อย่างราบรื่นเพื่อให้สามารถดำเนินการป้อน PCB อัตโนมัติได้
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | เครื่องเฟรมเล็ก | เครื่องเฟรมใหญ่ |
|---|---|---|
| ทิศทางการทำงานและพื้นที่ขอบ PCB | ซ้าย → ขวา (มาตรฐาน), ขวา → ซ้าย (ไม่จำเป็น); ขอบกระบวนการ PCBA ≥ 5 มม | ซ้าย → ขวา (มาตรฐาน), ขวา → ซ้าย (ไม่จำเป็น); ขอบกระบวนการ PCBA ≥ 5 มม |
| ความสูงในการลำเลียงและความสูงของส่วนประกอบสูงสุด | 920 ± 20 มม. น้อยกว่า 45 มม. (ปรับแต่งได้) | 920 ± 20 มม. น้อยกว่า 45 มม. (ปรับแต่งได้) |
| ระบบส่งกำลัง | โซ่วิศวกรรมไนลอนแบนสีดำ | |
| การกำหนดค่ามอเตอร์ | มอเตอร์ความเร็วคงที่ 3 ตัว + มอเตอร์เบรก 1 ตัว | |
| ขนาดกรอบวัสดุ | 355×320×565 มม | 535×530×565 มม |
| ขนาด PCB สูงสุด | ย50×ก50 - ย330×ก250 มม | ย50×ก50 - ย525×ก460 มม |
| กลไกการยก | บอลสกรูพร้อมแท่นยกในตัวอะลูมิเนียมหล่อ | |
| ขนาดโดยรวม (ส่ง/รับ) | ส่ง: 1330×780×1200 มม รับ: 1750×780×1200 มม |
ส่ง: 1800×1120×1350 มม รับ: 2520×1120×1350 มม |
| ข้อกำหนดด้านพลังงาน | ความดันอากาศ≥0.4Mpa, แหล่งจ่ายไฟ 220V 50-60Hz | |
| การใช้พลังงานและน้ำหนัก | 0.5KW, คงที่240กก | 0.5KW, คงที่290กก |
| ระบบควบคุม | PLC + หน้าจอสัมผัสควบคุมการแสดงผล, พอร์ตสื่อสาร SMEMA | |
ตัวโหลดอัตโนมัติของแผงวงจร SMT เป็นอุปกรณ์อัตโนมัติที่จำเป็นสำหรับสายการผลิต SMT เครื่องป้อน PCB แบบพิเศษนี้ทำให้กระบวนการป้อนแผงวงจรเป็นอัตโนมัติ ปรับให้เข้ากับเครื่องพิมพ์แบบบัดกรีได้อย่างสมบูรณ์แบบ และเชื่อมต่อกับอุปกรณ์การผลิต SMT ได้อย่างราบรื่น เพื่อให้เกิดการป้อน PCB อย่างต่อเนื่องและไร้คนควบคุม
ด้วยการทำงานที่มั่นคงและการจัดตำแหน่งที่แม่นยำ เครื่องป้อน PCB เข้ามาแทนที่การโหลดแบบแมนนวลได้อย่างมีประสิทธิภาพ ขจัดข้อผิดพลาดในการปฏิบัติงานและความเสียหายจากไฟฟ้าสถิต ในขณะเดียวกันก็ปรับปรุงประสิทธิภาพของสายการผลิตอย่างมีนัยสำคัญ ระบบรองรับการผลิตแผงวงจรมาตรฐานจำนวนมาก และสามารถปรับแต่งให้เหมาะกับข้อกำหนดการป้อน PCB อัตโนมัติที่ไม่ได้มาตรฐาน รองรับบอร์ด PCB ขนาดพิเศษและไม่สม่ำเสมอต่างๆ พร้อมความสามารถในการปรับตัวที่แข็งแกร่ง
โมเดลของเราครอบคลุมรูปแบบตัวโหลด SMT PCB แบบบูรณาการหลัก โดยผสมผสานฟังก์ชันการโหลด การรับ และการป้อนบอร์ดอัตโนมัติในโครงสร้างที่กะทัดรัด อุปกรณ์นี้รองรับการเปลี่ยนไลน์และการดีบักอย่างรวดเร็ว ทำให้เหมาะสำหรับสายการผลิต SMT ในอุตสาหกรรมต่างๆ รวมถึงอุปกรณ์อิเล็กทรอนิกส์ 3C อุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์ การควบคุมทางอุตสาหกรรม และการใช้งานทางการแพทย์
ข้อควรระวังด้านความปลอดภัย
- อย่าเอื้อมมือเข้าไปในบริเวณป้อนกระดาษระหว่างการทำงาน
- ทำความคุ้นเคยกับตำแหน่งของปุ่มหยุดฉุกเฉิน
- การบำรุงรักษาจำเป็นต้องปิดเครื่อง
- ห้ามดัดแปลงอุปกรณ์โดยไม่ได้รับอนุญาตโดยเด็ดขาด
- จำเป็นต้องมีการตรวจสอบอุปกรณ์เสริมเป็นประจำ
บริการหลังการขาย
- รับประกันเครื่องสมบูรณ์
- การแก้ไขข้อบกพร่องและการฝึกอบรมนอกสถานที่ฟรี
- การสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวันและการถามตอบ
- ความช่วยเหลือในการแก้ไขปัญหาอย่างรวดเร็ว
- การจัดหาชิ้นส่วนดั้งเดิมจากโรงงานในระยะยาว
ความคิดเห็นของลูกค้า
ลูกค้ารายงานว่าตัวโหลด SMT PCB อัตโนมัติของ CNSMT ทำงานได้อย่างเสถียรและเชื่อมต่อกับเครื่องพิมพ์แบบบัดกรีได้ดี ซึ่งช่วยปรับปรุงประสิทธิภาพการป้อนได้อย่างมาก การออกแบบที่ไม่ได้มาตรฐานแบบกำหนดเองนั้นเข้ากับสายการผลิตได้อย่างลงตัว ทีมงานหลังการขายให้การตอบสนองที่รวดเร็วและการทดสอบการใช้งานนอกสถานที่อย่างทันท่วงที ประสิทธิภาพด้านต้นทุนที่ดีเยี่ยมได้นำไปสู่ความร่วมมือระยะยาวและการซื้อซ้ำเพื่อขยายกำลังการผลิต
คำถามที่พบบ่อย
- ความไม่แน่นอนของกระดาษแข็งและแผ่นดูด:เกิดจากการรั่วของถ้วยดูด การบิดงอของบอร์ด หรือการเบี่ยงเบนการตั้งค่าพารามิเตอร์ความสูง ส่งผลให้มีการดูดเปล่าหรือการดูดหลายแผ่น
- การจัดตำแหน่งที่ไม่ถูกต้องและการเบี่ยงเบนการป้อน:เนื่องจากสายพานหลวม ระยะห่างรางนำทางผิดปกติ เซ็นเซอร์สกปรก หรือการป้อนเครื่องพิมพ์ไม่ตรงแนว
- การเริ่ม/หยุดการทำงานผิดปกติ:เป็นผลมาจากความล้มเหลวในการเหนี่ยวนำโฟโตอิเล็กทริก ความกดอากาศไม่เพียงพอ หรือการหยุดทำงานโดยไม่ทราบสาเหตุ/การส่งแผงเปล่าอย่างต่อเนื่อง
- ยกพูดติดอ่างและเสียงผิดปกติ:เกิดจากการขาดการหล่อลื่นในสกรู ฝุ่นสะสมบนรางนำ หรือโหลดมอเตอร์ยกมากเกินไป
การรับรอง
CNSMT เชี่ยวชาญในการผลิตตัวโหลด SMT PCB อัตโนมัติ รวมถึงเครื่องจัดการบอร์ด SMT เครื่องป้อนการจับคู่เครื่องพิมพ์ อุปกรณ์ที่ไม่ได้มาตรฐานที่ปรับแต่งเอง และโมเดลการขนถ่ายแบบบูรณาการ เครื่องจักรของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรม 3C อิเล็กทรอนิกส์ยานยนต์ และอุตสาหกรรมการควบคุมทางอุตสาหกรรม ซึ่งจำหน่ายทั่วโลกด้วยราคาที่แข่งขันได้ เราให้บริการหลังการขายที่ครบถ้วนและโซลูชันที่ปรับแต่งตามความต้องการสำหรับผู้ผลิต SMT
