เน้น
เครื่องหมุน PCB อัตโนมัติ SMT
,เครื่องยกสายประกอบ PCB
,อุปกรณ์หมุนแผ่นวงจร SMT
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์CNSMT
-
ได้รับการรับรองCE-flipper machine-elevator
-
หมายเลขรุ่นHN-L450-F180
-
จำนวนสั่งซื้อขั้นต่ำสามารถยอมรับเครื่องจักร 1 ชุดหรือคำสั่งผสมได้ การขนส่ง: โดยเป็นกลุ่มหรือคอนเทนเนอร์
-
ราคาโปร่ง
-
รายละเอียดการบรรจุกล่องส่งออกมาตรฐานและบรรจุภัณฑ์ไม้เนื้อแข็งที่แข็งแรงเป็นทั้งสองตัวเลือก
-
เวลาการส่งมอบ1-2 วันทำการ
-
เงื่อนไขการชำระเงินL/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram

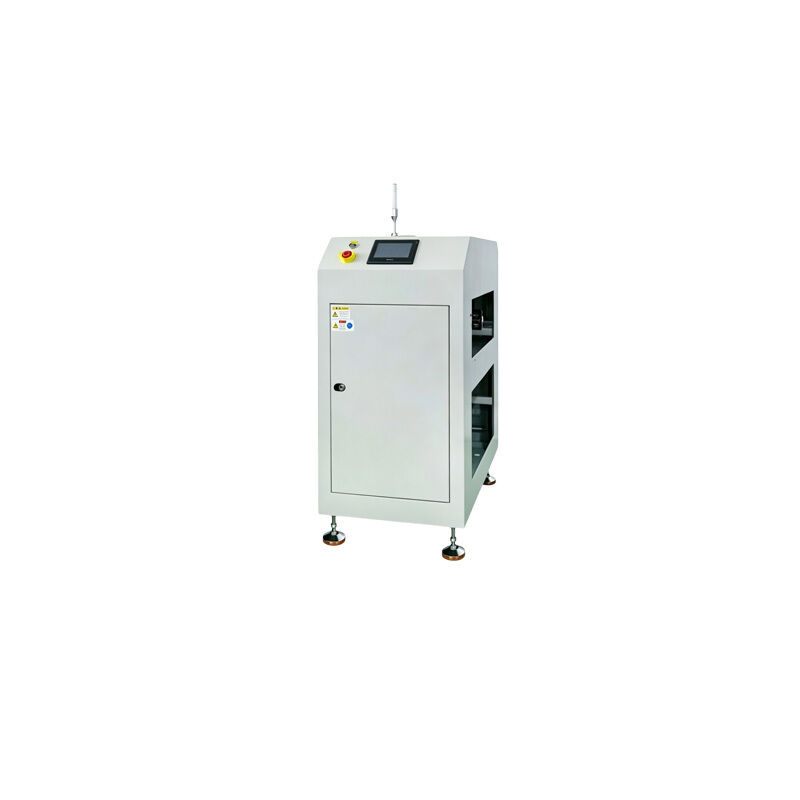

เครื่องยกอัตโนมัติ SMT บอร์ดวงจร / เส้นประกอบ PCB เครื่องพลิกอัตโนมัติ
SMT เครื่องยกวงจรอัตโนมัติ/สายประกอบ PCB เครื่องพลิก
อุปกรณ์อัตโนมัติที่ทันสมัยที่ออกแบบมาสําหรับสายการผลิต SMT, ให้บริการการยก PCB ที่มีประสิทธิภาพและแก้ไขการพลิกสําหรับกระบวนการผลิตอิเล็กทรอนิกส์
พื้นที่ใช้งาน
- ใช้ได้กับสายการผลิตเคลือบ SMT และสายการผลิตอุปกรณ์ที่ไม่ใช่มาตรฐาน
ลักษณะสําคัญ
- PLC + การควบคุมจอสัมผัสด้วยเสียงผิดพลาดและแสงเตือนและแสดงเมนู
- อุปกรณ์พร้อมกับ SMEMA สายการสื่อสารสัญญาณ
สนามการใช้งาน
- สายการผลิต SMT patch สําหรับการให้อาหาร PCB, การยกและการหมุนเวียนบอร์ดก่อน & หลังการผสมแบบ reflow
- PCB หลังการแปรรูป: การตรวจ AOI, การเคลือบตามความต้องการ, การใส่องค์ประกอบ
- อุตสาหกรรมพลังงานใหม่: PCB ที่เก็บพลังงาน การผลิตพวงจรไฟฟ้าและแผ่นวงจรแบตเตอรี่
- สายประกอบอัตโนมัติบอร์ดวงจรควบคุมอุตสาหกรรมและเครื่องใช้ในบ้าน
รายละเอียดเทคนิค
| รายละเอียด | เครื่องยกอัตโนมัติ HN-L450 | HN-F180 เครื่องพลิกอัตโนมัติ |
|---|---|---|
| ทิศทางการทํางานและพื้นที่ขอบ PCB | ข้างซ้าย L <--> ขวา R; ขอบกระบวนการ PCBA ≥ 5mm | |
| ความสูงในการขนส่งและความสูงสูงสูงสุดของส่วนประกอบ | 920 ± 20mm: 100mm เหนือและ 90mm ใต้พื้นผิวโซ่ | |
| ความเร็วในการส่ง | 2-5m/นาที | 8-13m/min |
| วิธีการปรับขนาดของมอเตอร์และอัมพลิทูด์ | เครื่องยนต์ stepper ความกว้างของสายไฟฟ้าปรับปรับความกว้างของ amplitude 50-460mm | |
| ประเภทของไดรฟ์ | การยกเครื่องยนต์ + การขับขี่โซ่ | มอเตอร์+เข็มขัดขับเคลื่อนร่วม |
| การกระแทกของอุปกรณ์ | ความสูงในการยก 450 มม. | หัน 180° |
| ขนาดรวม | L640*W1000*H1350 (มิลลิเมตร) | L640*W1100*H1350 (มิลลิเมตร) |
| ความดันอากาศของอุปกรณ์และไฟฟ้า | ≥0.4Mpa, AC220V 50-60Hz | |
| การใช้พลังงานรวมและน้ําหนักของอุปกรณ์ | 00.8KW ประมาณ 180Kg | |
| รูปแบบการควบคุมและพอร์ตการสื่อสาร | PLC + หน้าจอสัมผัส สนามสัญญาณสื่อสาร SMEMA | |
โรงงานของเราเชี่ยวชาญในการจําหน่ายเครื่องยกอัตโนมัติ PCB อุปกรณ์ยกแผ่นวงจร เครื่องยกและลดของ SMT รวมถึงเครื่องหมุนอัตโนมัติ PCBเครื่องปั่นแผ่นวงจรเราเป็นเครื่องมือช่วยอัตโนมัติหลักที่สนับสนุนเส้นประกอบ SMT
เครื่องหมุน PCB อัตโนมัติถูกออกแบบเป็นพิเศษสําหรับกระบวนการผลิตแผ่นวงจร เหมาะสําหรับแผ่นวงจร PCB แบบปกติและไม่มาตรฐานต่างๆใช้กันอย่างแพร่หลายใน SMT อิเล็กทรอนิกส์, การทดสอบ, การประกอบ, การเคลือบและกระบวนการอื่น ๆ
อุปกรณ์ยก PCB ทํางานได้เรียบร้อย และมีความสูงในการยกที่ปรับได้ ซึ่งสามารถทําการโอนวัสดุในสายการผลิต SMT ได้อย่างมีประสิทธิภาพเชื่อมโยงกระบวนการผลิตต่างๆ ได้อย่างมีประสิทธิภาพ, และป้องกันการชนกระดานและความเสียหาย อุปกรณ์การพลิก SMT ที่สนับสนุนสามารถสําเร็จการแปลงพลิกของแผ่นวงจรอย่างรวดเร็วตอบสนองความต้องการการผลิตของการติดตั้งพื้นที่สองด้านและการตรวจสอบสองด้าน, และปรับปรุงระดับอัตโนมัติของสายการผลิตอย่างมาก
อุปกรณ์ทั้งหมดใช้งานง่าย มีความสอดคล้องสูง และมีอัตราการล้มเหลวต่ํา มันสนับสนุนการ dock กับสายประกอบอัตโนมัติ และสามารถปรับเปลี่ยนกับรุ่นที่ไม่ใช่มาตรฐานตามความต้องการอุปกรณ์มีประสิทธิภาพสูงมีคุณภาพที่มั่นคง และได้รับความนิยมในตลาดในประเทศและต่างประเทศและการสนับสนุนทางเทคนิคเพื่อช่วยให้บริษัทลดต้นทุนและเพิ่มประสิทธิภาพ.
ข้อควรระวังในการใช้
อุปกรณ์ต้องติดพื้นตาม และทํางานในแรงดันปริมาตรฐาน การบีบอุ่น การยกแรงและการพลิกถูกห้ามอย่างเข้มงวดห้ามไปถึงและสัมผัสส่วนของเครื่องขับขี่.บุคลากรที่ไม่ใช่เทคนิคไม่ได้รับอนุญาตที่จะแยกแยกหรือปรับปรุงปริมาตรการโดยไม่มีอนุญาตและการตรวจสอบของอากาศและวงจรไฟฟ้ายังจําเป็น.
การรับประกันการบํารุงรักษาหลังการขาย
การรับประกันเครื่องจักรครบถ้วน การบํารุงรักษาฟรีสําหรับความผิดพลาดที่ไม่ใช่ของมนุษย์ ความผิดพลาดสามารถถูกสืบสวนและนําทางจากไกลอย่างรวดเร็ว และปัญหาที่ยากลําบากสามารถถูกแก้ไขในสถานที่ราคาค่าใช้จ่ายตลอดชีวิต ให้อุปกรณ์เสริมโรงงานเดิม, การสนับสนุนทางเทคนิคกระบวนการทั้งหมด การปรับขนาดอุปกรณ์ และบริการติดตามหลังการขาย
ความคิดเห็นจากลูกค้าและการสื่อสารหลังการขาย
เครื่องยกและเครื่องพับ PCB ใช้งานได้เรียบร้อย และเพิ่มประสิทธิภาพการผลิตด้วยอัตราการล้มเหลวต่ําคุณภาพที่น่าเชื่อถือและการสนับสนุนที่รอบคอบได้รับความพึงพอใจสูงของลูกค้าและการสั่งซื้อซ้ํา.
คํา ถาม ที่ ถาม บ่อย
- อุปกรณ์จะเข้ากันได้กับบอร์ด PCB และสายการผลิตไหน?
บอร์ดวงจร SMT ทั่วไป, PCB พลังงานใหม่, และบอร์ดวงจรควบคุมอุตสาหกรรมสามารถเชื่อมต่อกับสายการประกอบ SMT มาตรฐาน, สนับสนุนเครื่องติดตั้งและรุ่นที่ไม่มาตรฐานตามความต้องการและปรับปรุงให้เข้ากับการผลิตแผ่นพานานานหลายรายละเอียด. - ถ้าอุปกรณ์ติด และการยก/พลิกไม่เรียบร้อย ผมควรทําอย่างไร?
ก่อนอื่น หยุดเครื่อง และตัดพลังงาน เพื่อตรวจสอบการอ้วนของบอร์ด การสะสมฝุ่น และการยับยั้งในส่วนการส่ง และการตั้งค่าปารามิเตอร์ที่ไม่ถูกต้องความผิดพลาดง่าย ๆ สามารถนําทางไกลในการแก้ไขและปัญหาที่ซับซ้อน สามารถจัดให้ช่างเข้ามาตรวจสอบได้ - อุปกรณ์สามารถปรับความเร็วและความสูงได้หรือไม่
การสนับสนุนการควบคุมความเร็ว การปรับความสูง การเริ่มต้นหยุดเวลา ปริมาตรสามารถตั้งค่าได้ด้วยจอสัมผัสเดียว การทํางานง่าย ปรับตัวให้กับจังหวะการผลิตของกระบวนการที่แตกต่างกัน - วิธีการรับประกันหลังการขายและอุปกรณ์เสริม
การรับประกันเครื่องจักรครบถ้วน การบํารุงรักษาฟรี และการเปลี่ยนเครื่องสําหรับความผิดพลาดที่ไม่ใช่ของมนุษย์และบริการที่ปรึกษาด้านการบํารุงรักษาประจํา.
การรับรอง
CNSMT มีความเชี่ยวชาญในการผลิตเครื่องยก PCB อัตโนมัติ SMT และเครื่องหมุนเวียน. อุปกรณ์ที่ทนทานและมั่นคงเหมาะกับ SMT, การตรวจสอบและกระบวนการเคลือบ. ผลิตภัณฑ์ที่มีประหยัดขายดีทั่วโลก.เราให้บริการหลังการขายครบครัน รวมถึงการใช้งาน การฝึกอบรม และการบํารุงรักษา
