เครื่องเคลือบ SMT ความแม่นยำสูง
,เครื่องเคลือบทั้งกระดานสำหรับ SMT
,เครื่องเคลือบเส้น SMT พร้อมการรับประกัน
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์CNSMT
-
ได้รับการรับรองCE- Precision Coating
-
หมายเลขรุ่นHN-วิสัยทัศน์1
-
จำนวนสั่งซื้อขั้นต่ำสามารถยอมรับเครื่องจักร 1 ชุดหรือคำสั่งผสมได้ การขนส่ง: โดยเป็นกลุ่มหรือคอนเทนเนอร์
-
ราคาโปร่ง
-
รายละเอียดการบรรจุกล่องส่งออกมาตรฐานและบรรจุภัณฑ์ไม้เนื้อแข็งที่แข็งแรงเป็นทั้งสองตัวเลือก
-
เวลาการส่งมอบ1-2 วันทำการ
-
เงื่อนไขการชำระเงินL/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram

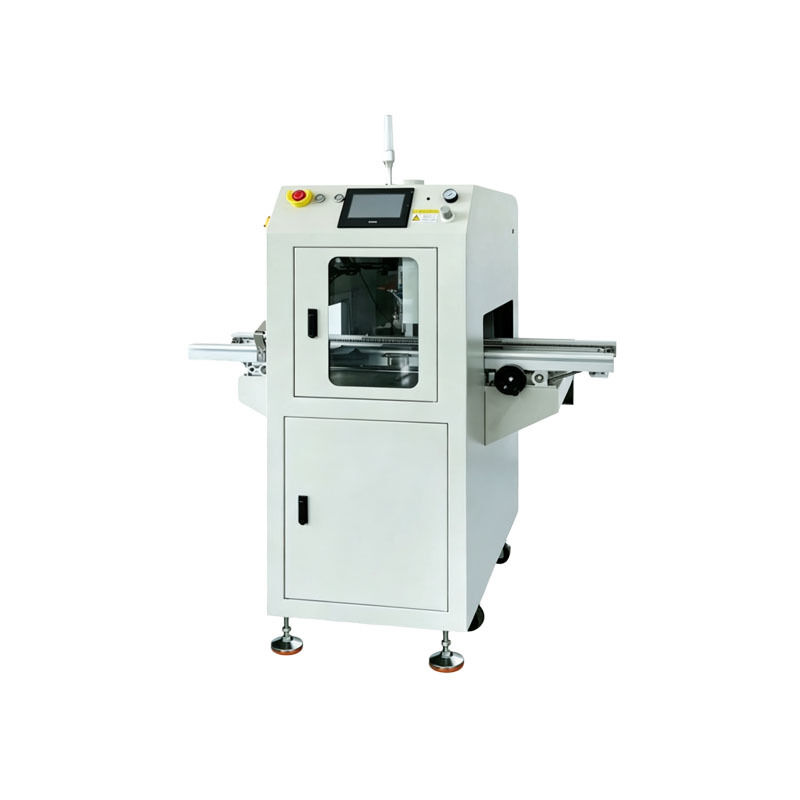

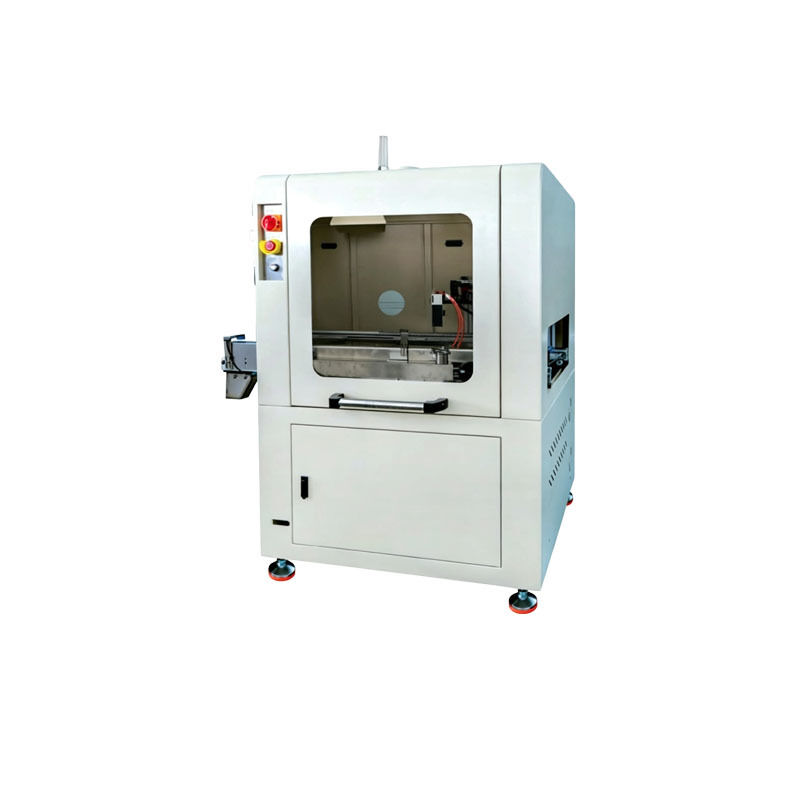

เครื่องเคลือบทั้งกระดานที่มีความแม่นยำสูง
เครื่องเคลือบกระดาษทั้งแผ่นความแม่นยําสูง
พื้นที่ใช้งาน
เหมาะสําหรับการใช้งานเคลือบหลายอุตสาหกรรมรวมถึง:
- การฉีดผิวผสมผสมบนพื้นผิวส่วนประกอบทั้งหมด
- การฉีดแผ่นแผ่นหลายแผ่นในพื้นที่ใหญ่
- การฉีดผิวผสมผสมผสมของแผ่นแสงโรงงาน
- จอจอ LED ขนาดใหญ่
ลักษณะของอุปกรณ์ V1/V1S
- วาล์วควบคุมความดันแม่นยําสูง สําหรับการปรับความดันอากาศ atomization ที่แม่นยํา
- เส้นทางขนส่งจากวัสดุแบบเปิดที่มีโซ่เหล็กไร้ขัดพิเศษและสายลวดทนการสวมใส่เพื่ออายุการใช้งานที่ยืดหยุ่น
- กลไกการส่งแบบสองแบบสําหรับการปรับความยาวของรั้ว เพื่อรับประกันความมั่นคงระยะยาว
- กระจกหน้าลมที่ทางเข้า/ทางออกของรางที่มีช่องออกอิสระ เพื่อปรับปรุงสภาพแวดล้อมโรงงาน
- เครื่องเตือนเสียงและแสงที่ผิดพลาด พร้อมอินเตอร์เฟซการแสดงเมนูที่ง่ายต่อผู้ใช้
ฟังก์ชันแบบเลือก
การตรวจจับความจุของสีที่ฉลาด การทําความสะอาดวาล์วอัตโนมัติ การทําความสะอาดโซ่อัตโนมัติ (มีให้บริการสําหรับ Vision1S เท่านั้น)
รายละเอียดเทคนิค
| ประเภท | โครงการ | HN-Vision1 | HN-Vision1S |
|---|---|---|---|
| ปริมาตรการเคลือบ | การเดินทางแกน Y และความสูงสูงสูงสุดของส่วนประกอบ | Y = 420mm; 70mm เหนือและ 70mm ใต้พื้นผิวโซ่ | |
| พื้นที่ขอบ PCB และความกว้างของเคลือบเดียว | ขอบกระบวนการ PCBA ≥ 5 มม: 2-30 มม (กระบวนการกระบวนการเล็ก, กระบวนการกระบวนการใหญ่) | ||
| รูปแบบการขับขี่แกน Y | มอเตอร์ขั้น + โมดูลเข็มขัด | มอเตอร์เซอร์โว + โมดูลเข็มขัด | |
| ความเร็วในการขับเคลื่อนสูงสุดในแกน Y | 600 มม/วินาที | ||
| ระบบขนส่ง | แนวทางทํางาน | ซ้าย L - ขวา R (มาตรฐาน) (ขวา R - ซ้าย L เป็นตัวเลือก) | |
| ความสูงและความเร็วในการขนส่ง | 920±20mm; 2-13m/min | ||
| วิธีการปรับขนาดของมอเตอร์และอัมพลิทูด์ | มอเตอร์ความเร็วที่ปรับได้, จัดจอดิจิตอลความเร็ว; ปรับความกว้างของร่องทางด้วยมือ, ความกว้างการปรับระดับขนาด 50-460mm | ||
| ระบบการปรับปรุงซองฉีด | การจัดวางวาล์ว | ปรับปรุง 1 วาล์วฉีด | |
| ปรับความดันอากาศ atomizing | วาล์วควบคุมความดันแม่น + เครื่องวัดกลไกดิจิตอล | ||

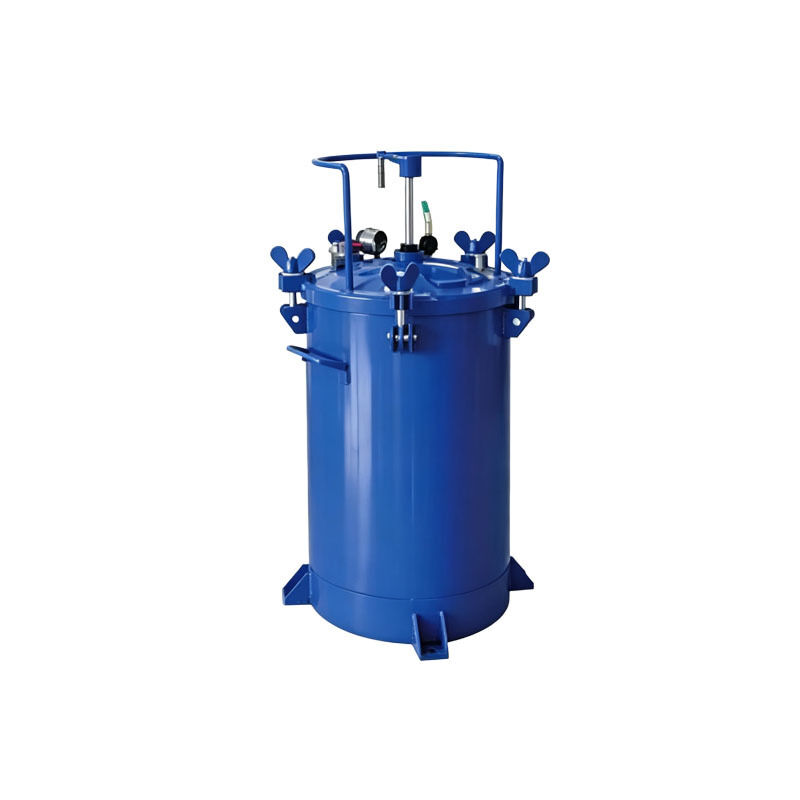

| ระบบอาหาร | อุปกรณ์พร้อมกับถังอุปทานกาวดัน 10L และถังทําความสะอาดจากสแตนเลส 2L | ||
| ความต้องการของสถานที่อุปกรณ์ | ขนาด | L1060*W930*H1700 ((มม) | L1060*W1000*H1700 ((มม) |
| น้ําหนักของอุปกรณ์ | ประมาณ 320 กิโลกรัม | ประมาณ 480 กิโลกรัม | |
| ความดันอากาศของอุปกรณ์ | ≥0.4Mpa | ||
| ความต้องการปริมาณอากาศออก | 900m2/h กว้างของช่องออกอากาศคือ 100mm | 900m2/h กว้างช่องออก 150mm * 1 | |
| พลังงานของอุปกรณ์และการบริโภคพลังงานทั้งหมด | AC220V 50-60Hz 1.2KW | ||
| วิธีควบคุม | PLC + หน้าจอสัมผัส | ||
เครื่องเคลือบแผ่น PCB ทั้งหมด
เครื่องเคลือบแผ่น PCB ทั้งหมดเป็นอุปกรณ์การประมวลผลสามหลักอัตโนมัติที่ออกแบบเป็นพิเศษเพื่อการป้องกันแผ่นวงจรอย่างครบวงจรเรียกว่าเครื่องเคลือบแผ่นวงจรทั้งแผ่น หรือเครื่องฉีดแผ่น PCB ทั้งแผ่น, มันถูกใช้อย่างแพร่หลายในการผลิตป้องกันชุดสําหรับ SMT การผลิตอิเล็กทรอนิกส์, การควบคุมอุตสาหกรรม, พลังงานใหม่, และอุตสาหกรรมเครื่องใช้ในบ้าน.
อุปกรณ์ฉลาดนี้แทนกระบวนการทาสีมือและการท่วมแบบดั้งเดิม โดยให้การฉีดครบวงจร PCB ทั้งหมดมันกําจัดข้อจํากัดของการฉีดในพื้นที่และบรรลุการเคลือบพื้นผิวกระดาษแบบเรียบร้อย, พื้นผิวส่วนประกอบ และช่องว่างของปินในทุกทิศทาง
เทคโนโลยีการเคลือบความแม่นยํา
โดยพึ่งพาการควบคุมการฉีดด้วยความแม่นยําสูง อุปกรณ์สามารถปรับปริมาณคลอม ความเร็วในการฉีด และผลการกระจายอากาศได้อย่างแม่นยําวิธีนี้จะทําให้ความหนาของเคลือบที่เหมือนกันในขณะที่กําจัดปัญหาของเคลือบที่พลาด, การสะสมกาว และความหนาไม่เท่ากัน
ฟิล์มป้องกันสามแบบที่หนาแน่นและมั่นคงที่เกิดจากการผลิต ให้ความทนทานต่อความชื้น, การกันความร้อน, การป้องกันการกัดกรอง, การป้องกันหมอกเกลือ และการป้องกันการแก่ตัวการปรับปรุงความมั่นคงและอายุการใช้งานของสินค้าอิเล็กทรอนิกส์ให้ดีขึ้นอย่างมาก.
ความเหมาะสมของวัสดุและอัตโนมัติ
ด้วยความสามารถในการปรับปรุงที่แข็งแกร่ง อุปกรณ์สามารถใช้งานกับสีสามประการแบบปกติหลายชนิด เช่น แอคริลิก, โพลีอุเรธาน และซิลิโคนมันตอบสนองความต้องการการฉีดสําหรับเคลือบความแน่นที่แตกต่างกันและความต้องการการป้องกันสําหรับทั้งบอร์ดวงจรธรรมดาและความแม่นยํา.
การสนับสนุนการดําเนินงานชุดต่อเนื่องด้วยระดับอัตโนมัติสูง ทําให้กําจัดการเคลือบซ้ําด้วยมือ ปรับปรุงประสิทธิภาพการผลิตให้ดีขึ้นอย่างมากในขณะที่ลดค่าแรงงานและการสูญเสียการเคลือบ
ข้อดีทางการดําเนินงาน
เครื่องเคลือบแผ่น PCB ทั้งหมดมีลักษณะการทํางานที่มั่นคง การควบคุมง่าย การบํารุงรักษาที่สะดวก และความเป็นไปทั่วไปที่แข็งแรงมันสามารถบูรณาการกับสายการผลิตอัตโนมัติ หรือทํางานเป็นอิสระเป็นเครื่องจักรเดียวทําให้มันเหมาะสมสําหรับโรงงานแปรรูปขนาดเล็กและบริษัทผลิตอิเล็กทรอนิกส์ขนาดใหญ่ที่ปรับปรุงเทคโนโลยีการป้องกันแผ่นวงจรของพวกเขา
ตู้ขนส่งและระบบติดตามการจําหน่ายกาว

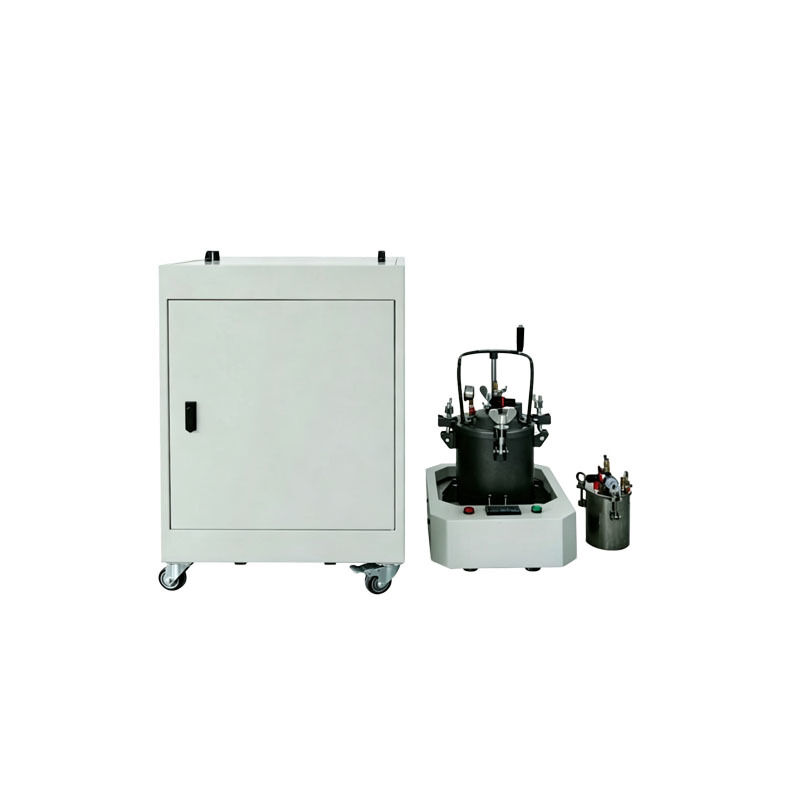

ระบบการจําหน่ายกาว
