เน้น
YAMAHA YRM20 SRV มาสเตอร์บอร์ด
,YAMAHA อะไหล่เมนบอร์ด
,YRM20 ประกอบเมนบอร์ด
-
สถานที่กำเนิดญี่ปุ่น
-
ชื่อแบรนด์YAMAHA
-
ได้รับการรับรองCE-KME-M4530-B01
-
หมายเลขรุ่นKME-M4530-B01
-
จำนวนสั่งซื้อขั้นต่ำสามารถยอมรับเครื่องจักร 1 ชุดหรือคำสั่งผสมได้ การขนส่ง: โดยเป็นกลุ่มหรือคอนเทนเนอร์
-
ราคาโปร่ง
-
รายละเอียดการบรรจุกล่องส่งออกมาตรฐานและบรรจุภัณฑ์ไม้เนื้อแข็งที่แข็งแรงเป็นทั้งสองตัวเลือก
-
เวลาการส่งมอบ1-2 วันทำการ
-
เงื่อนไขการชำระเงินL/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram

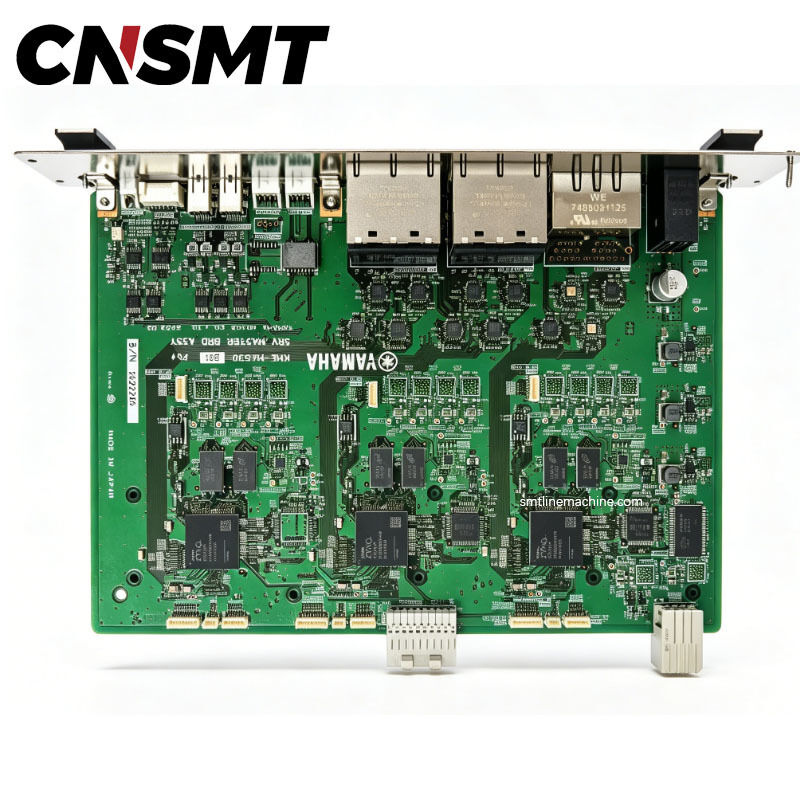

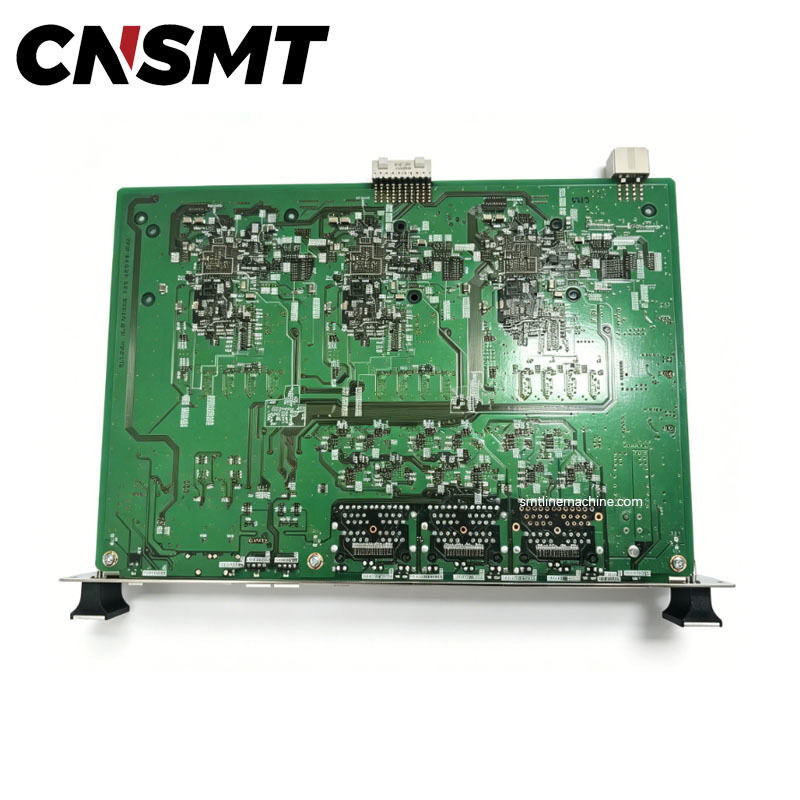

KME-M4530-B01 SRV MASTER BRD ASSY สําหรับ YAMAHA YRM20
KME-M4530-B01 SRV MASTER BRD ASSY สำหรับ YAMAHA YRM20
หมายเลขชิ้นส่วน:KME-M4530-B01
ชื่อสินค้า:SRV MASTER BRD ASSY (ชุดบอร์ดเซอร์โวมาสเตอร์)
เครื่องที่รองรับ:YAMAHA YRM20 เครื่องคัดแยกและวางหัวโรตารีความเร็วสูง
หมวดหมู่สินค้า:ชิ้นส่วนอะไหล่ PCB ควบคุมการเคลื่อนไหวหลักสำหรับ SMT Mounter
ชื่อสินค้า:SRV MASTER BRD ASSY (ชุดบอร์ดเซอร์โวมาสเตอร์)
เครื่องที่รองรับ:YAMAHA YRM20 เครื่องคัดแยกและวางหัวโรตารีความเร็วสูง
หมวดหมู่สินค้า:ชิ้นส่วนอะไหล่ PCB ควบคุมการเคลื่อนไหวหลักสำหรับ SMT Mounter
ภาพรวมผลิตภัณฑ์
บอร์ดหลักเซอร์โว KME-M4530-B01 ทำหน้าที่เป็นแกนควบคุมการเคลื่อนไหวส่วนกลางสำหรับเครื่องจัดวาง Yamaha YRM20 ออกแบบมาเป็นโมดูลปลั๊กอิน CPCI โดยจะติดตั้งโดยตรงบนแบ็คเพลนของเครื่องเพื่อประสานการดำเนินการเคลื่อนไหวทั้งหมด
ฟังก์ชั่นที่สำคัญ
- รับคำสั่งการเคลื่อนไหวจากบอร์ดยูนิตระบบและคำนวณวิถีการประมาณค่า
- กระจายสัญญาณควบคุมบัสไปยังแกนเซอร์โวทั้งหมด รวมถึงแกน Z/R ของหัวโรตารี
- ประสานรางสายพานลำเลียง แกนขับเคลื่อนของตัวป้อน และการทำงานของแกนกำหนดตำแหน่ง
- สร้างการสื่อสารข้อมูลแบบเรียลไทม์ผ่านพอร์ตอีเธอร์เน็ตอุตสาหกรรมหลายพอร์ต
- รวบรวมข้อมูลตำแหน่งตัวเข้ารหัส กระแส และข้อมูลป้อนกลับโหลดเพื่อการวางตำแหน่งวงปิดที่มีความแม่นยำสูง
- ตรวจสอบการทำงานที่ผิดปกติ รวมถึงการโอเวอร์โหลด การสูญเสียขั้นตอน และการขาดการเชื่อมต่อการสื่อสาร
- ประสานการกำหนดตำแหน่งการมองเห็น ตัวเปลี่ยนหัวฉีด และการดำเนินการถ่ายโอนบอร์ด
สถานการณ์การเปลี่ยนทั่วไป
- ความล้มเหลวในการเริ่มต้นเซอร์โวเมื่อเริ่มต้นระบบ
- ข้อผิดพลาดการรีเซ็ตตำแหน่งหลักและสัญญาณเตือนแกน
- การชดเชยตำแหน่งที่รุนแรงและการปฏิเสธส่วนประกอบบ่อยครั้ง
- การสูญเสียขั้นตอนที่ความเร็วการทำงานสูง
- ข้อผิดพลาดในการสื่อสารของเซอร์โวบัส
- ความกระวนกระวายใจของแกนหรือการเคลื่อนไหวที่ไม่สามารถควบคุมได้
- บอร์ดเสื่อมสภาพ, IC เสียหาย หรือพอร์ตเสียหาย
ข้อดีของการจัดหา
CNSMT มีบอร์ดหลักเซอร์โว KME-M4530-B01 ที่ได้รับการตกแต่งใหม่และผ่านการทดสอบอย่างสมบูรณ์ บอร์ดที่ใช้ทั้งหมดผ่านการทดสอบที่ครอบคลุม รวมถึงการทดสอบอายุการใช้งานในการเปิดเครื่อง การตรวจสอบความต่อเนื่องของพอร์ตอีเธอร์เน็ต และการตรวจสอบการทำงานของการเชื่อมต่อเซอร์โวก่อนจัดส่ง เรานำเสนอโซลูชันการเปลี่ยนแบบปลั๊กแอนด์เพลย์พร้อมกับการรองรับชิ้นส่วนอะไหล่ YRM20 ซีรีส์ที่สมบูรณ์
รายการชิ้นส่วนที่เกี่ยวข้อง
| เลขที่ | หมายเลขชิ้นส่วน | คำอธิบาย |
|---|---|---|
| 1 | KMX-M5109-00 | จอแอลซีดี 12.1 ทัช |
| 2 | KMX-M4899-00 | เอสไอจี ชุดทาวเวอร์ |
| 3 | KKE-M4899-10 | ชุดไฟ 1 ชุด |
| 4 | KKE-M4899-20 | ชุดไฟ 1 ชุด |
| 5 | เคเคอี-M4899-30 | ชุดไฟ 1 ชุด |
| 6 | เคเคอี-M4899-40 | ชุดไฟ 1 ชุด |
| 7 | KKE-M4899-50 | ชุดไฟ 1 ชุด |
| 8 | KKE-M4899-60 | ชุดไฟ 1 ชุด |
| 9 | KKE-M4899-70 | ชุดไฟ 1 ชุด |
| 10 | KKE-M4899-80 | ชุดไฟ 1 ชุด |
| 11 | KKE-M4899-90 | ชุดไฟ 1 ชุด |
| 12 | KKE-M4899-A0 | ชุดไฟ 1 ชุด |
| 13 | เคเคอี-M4899-B0 | ชุดไฟ 1 ชุด |
| 14 | KMX-M1390-00 | ชุดพัก LCD |
| 15 | KMX-M65N5-00 | HNS ใช้งานอยู่ |
| 16 | KMX-M65N5-10 | HNS พร้อมแล้ว |
| 17 | KMX-M65N5-20 | HNS เริ่มต้น |
| 18 | KMX-M65N5-30 | HNS หยุด YM |
| 19 | KMX-M65N5-40 | HNS,ข้อผิดพลาด.CLR.YM |
| 20 | KMX-M65N5-50 | HNS รีเซ็ต |
| 21 | KMX-M65N5-60 | HNS หยุด CE |
| 22 | KMX-M65N5-70 | HNS,ข้อผิดพลาด.CLR.CE |
| 23 | KMX-M1385-A0 | ชุดไฟผิดพลาด |
| 24 | KMX-M1385-B0 | ชุดไฟผิดพลาด |
| 25 | KME-M4207-A0 | ชุดหน่วยความจำ USB |
| 26 | KLW-M65NA-A0 | เลือก 1A ASSY |
| 27 | KMX-M5136-00 | HNS EMG SW |
| 28 | KMX-M5183-00 | ซีล เปิด/ปิดแคลมป์ |
KME-M4530-B01 SRV MASTER BRD ASSY, Yamaha YRM20 บอร์ดหลักเซอร์โว, YRM20 บอร์ดควบคุมเซอร์โวหลัก
เปลี่ยน KME-M4530-B01 servo master board สำหรับ Yamaha YRM20 mounter, KME-M4530-B01 Motion Control หลักประกอบบอร์ด
บอร์ดควบคุมเซอร์โวเครื่องรับและวาง SMT, บอร์ดหลักเซอร์โว CPCI, บอร์ดควบคุมการเคลื่อนไหวของแกนเครื่องวางตำแหน่ง
อะไหล่ Yamaha YRM20, แผงวงจรเมานท์ซีรีส์ YRM, บอร์ดควบคุมหัวโรตารีของ Yamaha
เปลี่ยน KME-M4530-B01 servo master board สำหรับ Yamaha YRM20 mounter, KME-M4530-B01 Motion Control หลักประกอบบอร์ด
บอร์ดควบคุมเซอร์โวเครื่องรับและวาง SMT, บอร์ดหลักเซอร์โว CPCI, บอร์ดควบคุมการเคลื่อนไหวของแกนเครื่องวางตำแหน่ง
อะไหล่ Yamaha YRM20, แผงวงจรเมานท์ซีรีส์ YRM, บอร์ดควบคุมหัวโรตารีของ Yamaha
