KHW-M712M-00X บล็อคยึดมอเตอร์แกน Z เครื่อง SMT Yamaha YG100R ทำจากอะลูมิเนียม

KHW-M712M-00X บล็อกอะลูมิเนียมมอเตอร์แกน Z เครื่อง Yamaha YG100R SMT

KHW-M712M-00X ขายึดมอเตอร์แกน Z อะลูมิเนียม – เครื่อง Yamaha YG100R SMT

ภาพรวม

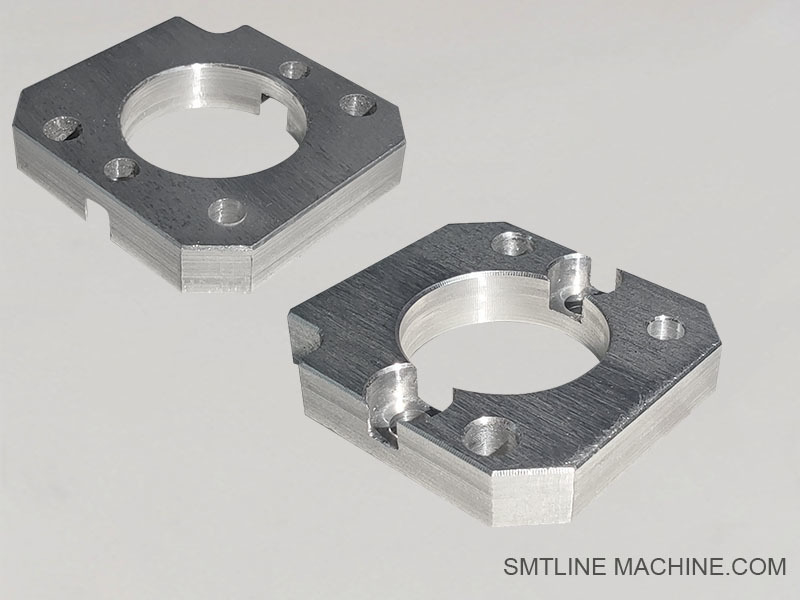

KHW-M712M-00X เป็นขายึดมอเตอร์แกน Z ที่ทำจากอะลูมิเนียมกลึงอย่างแม่นยำ ออกแบบมาสำหรับใช้ในเครื่อง Yamaha YG100R pick-and-place ขายึดนี้ยึดมอเตอร์แกน Z เข้ากับหัววางหรือระบบ gantry เพื่อให้มั่นใจถึงความเสถียร การเคลื่อนที่ในแนวตั้งที่แม่นยำ และการจัดตำแหน่งในระหว่างการวางส่วนประกอบด้วยความเร็วสูง

คุณสมบัติหลัก

หมายเลขชิ้นส่วน: KHW-M712M-00X
ความเข้ากันได้ของเครื่อง: เครื่อง Yamaha YG100R SMT
ฟังก์ชัน:

ติดตั้งและจัดตำแหน่งมอเตอร์แกน Z (แกนแนวตั้ง)
รับประกันความเสถียรทางกลไกในระหว่างการเคลื่อนที่ขึ้น/ลงของหัวฉีด
ช่วยลดการสั่นสะเทือนและข้อผิดพลาดในการวางตำแหน่ง
วัสดุ: อะลูมิเนียมอัลลอยด์น้ำหนักเบาและมีความแข็งแรงสูง
การออกแบบ: กลึง CNC อย่างแม่นยำพร้อมรูยึดและช่องเสียบอินเทอร์เฟซมอเตอร์
ผิวสำเร็จ: ชุบอะโนไดซ์หรือผ่านการบำบัดป้องกันการกัดกร่อน (แตกต่างกันไปตามชุด)

การใช้งาน

รองรับมอเตอร์แกน Z ที่รับผิดชอบในการยก/ลดหัวฉีดรับ
รักษาความแข็งแกร่งของโครงสร้างภายใต้สภาวะการรับน้ำหนักแบบไดนามิก
ใช้ในการบำรุงรักษา การปรับปรุง หรือการซ่อมแซมหัวเครื่องของ Yamaha YG100R series

หมายเหตุการติดตั้ง

ต้องติดตั้งด้วยแรงบิดที่เหมาะสมบนสกรูยึด
การจัดตำแหน่งกับเพลามอเตอร์และเซ็นเซอร์แกน Z เป็นสิ่งสำคัญสำหรับการทำงานที่แม่นยำ
แนะนำให้จับคู่กับมอเตอร์และตัวยึด Yamaha ดั้งเดิมเพื่อให้พอดีที่สุด

สรุป

ขายึดอะลูมิเนียม KHW-M712M-00X เป็นส่วนประกอบทางกลไกที่จำเป็นสำหรับระบบแกน Z ของเครื่อง Yamaha YG100R pick-and-place ให้การรองรับที่เชื่อถือได้และการจัดตำแหน่งที่แม่นยำสำหรับมอเตอร์แนวตั้ง ทำให้มั่นใจได้ถึงการวางส่วนประกอบที่ราบรื่นและแม่นยำในสภาพแวดล้อมการผลิต SMT ที่ต้องการ

อุปกรณ์เสริมที่เกี่ยวข้องสำหรับ KHW-M712M-00X (ขายึดมอเตอร์แกน Z)

หมายเหตุ:

อุปกรณ์เสริมเหล่านี้ช่วยให้มั่นใจได้ถึงการเคลื่อนที่ของแกน Z ที่แม่นยำ ซึ่งมีความสำคัญอย่างยิ่งต่อประสิทธิภาพการทำงานแบบ pick-and-place ที่แม่นยำ
ใช้ชิ้นส่วน Yamaha ของแท้เสมอเพื่อรักษาการจัดตำแหน่งทางกลไกและความน่าเชื่อถือ
หากคุณระบุประเภทหัว YG100R ของคุณ (เช่น แบบ gantry เดี่ยวหรือแบบหัวคู่) สามารถแนะนำหมายเลขชิ้นส่วนที่แน่นอนได้มากขึ้น

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – KHW-M712M-00X และชุดประกอบแกน Z (YG100R)

หมายเหตุ:

หมายเลขชิ้นส่วนเหล่านี้เป็นมาตรฐานสำหรับ Yamaha YG100R แต่รุ่นเฉพาะหรือการกำหนดค่าหัวอาจแตกต่างกันเล็กน้อย
ตรวจสอบซ้ำกับ BOM ของเครื่องหรือคู่มือการบำรุงรักษาเสมอเพื่อยืนยันความเข้ากันได้ของชิ้นส่วน
ขอแนะนำอย่างยิ่งให้ใช้ชิ้นส่วน Yamaha ดั้งเดิมเพื่อการจัดตำแหน่งและความทนทานที่แม่นยำ

คู่มือคำถามที่พบบ่อย — ขายึดมอเตอร์แกน Z KHW-M712M-00X (Yamaha YG100R)

1. KHW-M712M-00X ใช้ทำอะไร?

เป็นขายึดอะลูมิเนียมที่ติดตั้งและยึดมอเตอร์แกน Z บนหัววาง Yamaha YG100R ทำให้สามารถเคลื่อนที่ขึ้น/ลงของหัวฉีดได้อย่างแม่นยำในระหว่างการหยิบและวางส่วนประกอบ

2. เครื่องจักรใดบ้างที่ใช้ขายึดนี้?

ส่วนใหญ่ใช้ในเครื่อง Yamaha YG100R pick-and-place นอกจากนี้ยังอาจพบได้ในรุ่นที่คล้ายกันหรือหัวแบบกำหนดเองที่มีการออกแบบแกน Z แบบเดียวกัน

3. ฟังก์ชันของขายึดแกน Z คืออะไร?

ยึดมอเตอร์แกน Z ให้เข้าที่
รักษาการจัดตำแหน่งกับสกรูนำหรือบอลสกรู
รองรับการเคลื่อนที่ในแนวตั้งที่เสถียรและแม่นยำของชุดหัว/หัวฉีด

4. ทำจากวัสดุอะไร?

ทำจากอะลูมิเนียมอัลลอยด์กลึงอย่างแม่นยำ ให้ความแข็งแรงสูง น้ำหนักเบา และทนทานต่อการกัดกร่อน สิ่งนี้ทำให้มั่นใจได้ถึงความเสถียรโดยไม่เพิ่มภาระให้กับหัวมากเกินไป

5. ฉันจะรู้ได้อย่างไรว่าขายึดเสียหาย?

อาการทั่วไป ได้แก่:

มอเตอร์แกน Z หลวมหรือจัดตำแหน่งไม่ถูกต้อง
ความสูงของหัวฉีดไม่สม่ำเสมอหรือข้อผิดพลาดในการวางตำแหน่ง
รอยร้าวที่มองเห็นได้ การบิดงอ หรือรูสกรูที่หลุดบนขายึด

6. ฉันสามารถเปลี่ยนขายึดได้ด้วยตัวเองหรือไม่?

ได้ — หากคุณเป็นช่างเทคนิคที่ผ่านการฝึกอบรม การเปลี่ยนต้องใช้:

ถอดมอเตอร์แกน Z และสกรูนำ
ถอดขายึดเก่าและติดตั้งอันใหม่
จัดตำแหน่งมอเตอร์ใหม่และตรวจสอบการสอบเทียบหัวฉีด

7. ฉันควรตรวจสอบชิ้นส่วนอื่นๆ อะไรบ้างเมื่อเปลี่ยนขายึด?

มอเตอร์แกน Z (KHW-M7106-00)
ข้อต่อ (KHW-M7123-00)
สกรูนำหรือบอลสกรู (KHW-M7101-00)
เซ็นเซอร์แกน Z (KHW-M7109-00)
รางนำเชิงเส้น (KHW-M7103-00)
สกรูยึดและการจัดตำแหน่งเฟรม

8. จำเป็นต้องมีการสอบเทียบหลังการเปลี่ยนหรือไม่?

ใช่ หลังจากเปลี่ยนขายึดและประกอบมอเตอร์ใหม่แล้ว จะต้องปรับเทียบตำแหน่งแกน Z ใหม่โดยใช้อินเทอร์เฟซของเครื่อง Yamaha เพื่อให้แน่ใจว่าความสูงในการหยิบถูกต้อง

9. ฉันจะหาขายึดทดแทนได้จากที่ไหน?

สั่งซื้อจากตัวแทนจำหน่ายชิ้นส่วน SMT อย่างเป็นทางการของ Yamaha หรือตัวแทนจำหน่ายที่ได้รับอนุญาต ใช้ชิ้นส่วนดั้งเดิมเสมอเพื่อให้แน่ใจว่าพอดี ความแข็งแรงของวัสดุ และความเข้ากันได้ของเครื่อง
