KLF-M537F-A0 YSM10 YSM20R SMT เครื่องสูบสวิทช์เรลเล่ G9SA-321-T075

KLF-M537F-A0 YSM10 YSM20R สวิตช์ดูดเครื่อง SMT รีเลย์ G9SA-321-T075

KLF‑M537F‑A0 YSM10/YSM20R สวิตช์รับและวาง SMT รีเลย์ (Omron G9SA‑321‑T075)

ภาพรวม

KLF‑M537F‑A0 เป็นหน่วยรีเลย์ความปลอดภัยที่กำหนดไว้ซึ่งใช้ในเครื่องจักร Yamaha SMT (รุ่น YSM10, YSM20R) ซึ่งเป็นส่วนหนึ่งของวงจรควบคุมสวิตช์สุญญากาศ (รับและวาง) หน้าที่ของมันคือการให้ฟังก์ชันหน่วงเวลาปิด (OFF‑delay) ที่เชื่อถือได้และได้รับการรับรองความปลอดภัยเพื่อตอบสนองต่อการตรวจจับสุญญากาศหรืออินพุตหยุดฉุกเฉิน

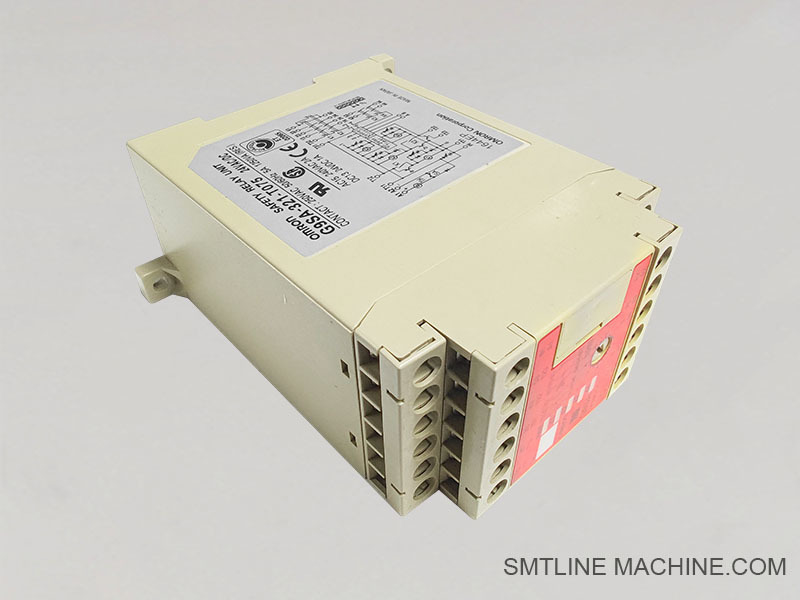

โมดูลรีเลย์หลักคือ Omron G9SA‑321‑T075 ซึ่งเป็นรีเลย์ความปลอดภัยขนาดกะทัดรัด ติดตั้งบนราง DIN พร้อมตัวจับเวลาหน่วงเวลาปิด 7.5 วินาที เข้ากันได้กับแหล่งจ่ายไฟ 24 VAC/DC และ 100–240 VAC

คุณสมบัติหลัก

รุ่น: Omron G9SA‑321‑T075
แหล่งจ่ายไฟ: 24 VAC/DC หรือ 100–240 VAC ([assets.omron.eu][1])
การกำหนดค่าหน้าสัมผัส:

เอาต์พุตความปลอดภัย 3 ตัว (NO) สำหรับการควบคุมหลัก
หน้าสัมผัสหน่วงเวลาปิดคู่ (DPST‑NO) พร้อมหน่วงเวลาสูงสุด 7.5 วินาที ([assets.omron.eu][1])
หน้าสัมผัส NC เสริม 1 ตัว
ช่วงเวลา: 0.5 วินาที ถึง 7.5 วินาที ตั้งค่าจากโรงงานเป็น 7.5 วินาที ([Cloudinary][2])
พิกัด:

ความสามารถในการสลับสูงสุด 5 A (250 VAC / 30 VDC)
เวลาตอบสนองที่รวดเร็ว (10 ms) และความต้านทานหน้าสัมผัสต่ำ (≤100 mΩ) ([Mouser Electronics][3])
การรับรอง: เป็นไปตามมาตรฐาน EN/BG, ได้รับการอนุมัติ UL/CSA
การออกแบบ:

ติดตั้งบนราง DIN หรือแบบสกรู
ความกว้าง 45 มม. ขนาดกะทัดรัด
ทนต่อการสั่นสะเทือนและแรงกระแทก เหมาะสำหรับการใช้งานในอุตสาหกรรม ([Cloudinary][2])

การใช้งานทั่วไป

ใช้การหน่วงเวลาปิดอย่างปลอดภัยสำหรับสวิตช์รับและวางสุญญากาศบนเครื่องจักร SMT:

ตรวจสอบให้แน่ใจว่ามอเตอร์สุญญากาศยังคงทำงานอยู่เป็นระยะเวลาสั้นๆ หลังจากสูญเสียสุญญากาศหรือหยุดฉุกเฉิน ทำให้สามารถส่งคืนหัวฉีดได้อย่างปลอดภัย
ตรวจสอบอินพุตวงจรความปลอดภัย (เช่น เซ็นเซอร์ สวิตช์จำกัด) ก่อนตัดไฟไปยังแอคทูเอเตอร์
ทำหน้าที่เป็นรีเลย์ความปลอดภัยในระบบควบคุมสุญญากาศ YSM10/YSM20R พร้อมการหน่วงเวลาที่ควบคุมได้

แนวคิดการทำงาน

เมื่อสัญญาณสุญญากาศหรือข้อผิดพลาดถูกปิดใช้งาน ตัวจับเวลาหน่วงเวลาปิดจะจ่ายไฟนานถึง 7.5 วินาที ทำให้สามารถปิดเครื่องได้อย่างควบคุม
หน้าสัมผัสจะเปิดหลังจากหมดเวลาหน่วงเวลาหรือผ่านการรีเซ็ตฉุกเฉิน/ด้วยตนเอง ขึ้นอยู่กับการกำหนดค่าอินพุต

ประโยชน์

เพิ่มความปลอดภัยของเครื่องจักรโดยป้องกันการปิดระบบสุญญากาศอย่างกะทันหัน
ตัวจับเวลาขนาดกะทัดรัดที่กำหนดค่าจากโรงงานหลีกเลี่ยงการเดินสายภายนอก
เป็นไปตามมาตรฐานความปลอดภัยในอุตสาหกรรมและช่วยลดภาระในการออกแบบ

บทสรุป

ใช้ในชุดควบคุม KLF‑M537F‑A0 สำหรับเครื่องจักร Yamaha YSM10/YSM20R SMT รีเลย์ความปลอดภัย Omron G9SA‑321‑T075 ช่วยให้มั่นใจได้ถึงการทำงานที่ควบคุมและปลอดภัยของระบบรับและวางสุญญากาศโดยให้ฟังก์ชันหน่วงเวลาปิดที่เชื่อถือได้และเป็นไปตามข้อกำหนดด้านความปลอดภัยในอุตสาหกรรม

อุปกรณ์เสริมที่เกี่ยวข้องสำหรับรีเลย์ KLF-M537F-A0 / G9SA-321-T075

หมายเหตุ:

การเดินสายไฟและตรรกะการควบคุมทั้งหมดควรเป็นไปตามการออกแบบวงจร YSM10/YSM20R ของ Yamaha และมาตรฐานการเดินสายไฟรีเลย์ของ Omron
ขอแนะนำให้ใช้ชิ้นส่วนของแท้เพื่อให้เข้ากันได้อย่างสมบูรณ์และการรับรองความปลอดภัย
โมดูลรีเลย์ควรเปลี่ยนหรือให้บริการโดยบุคลากรที่ผ่านการฝึกอบรมเท่านั้น

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – ชุดรีเลย์ KLF-M537F-A0 / G9SA-321-T075

หมายเหตุ:

ตรวจสอบความเข้ากันได้กับรุ่นเครื่องจักร YSM10 หรือ YSM20R ของคุณเสมอ
ใช้ชิ้นส่วนของแท้ของ Yamaha และ Omron เพื่อให้มั่นใจถึงประสิทธิภาพด้านความปลอดภัยที่เหมาะสมและการปฏิบัติตามการรับรอง
สำหรับ BOM ที่ตรงกันหรือเค้าโครงตู้ไฟฟ้า หมายเลขชิ้นส่วนอาจแตกต่างกันเล็กน้อยตามการกำหนดค่า

คู่มือคำถามที่พบบ่อย — KLF-M537F-A0 (พร้อม Omron G9SA-321-T075)

ฟังก์ชัน: การควบคุมสุญญากาศและรีเลย์ความปลอดภัยหน่วงเวลาปิดฉุกเฉิน

1. KLF-M537F-A0 ใช้ทำอะไร?

เป็นโมดูลรีเลย์ความปลอดภัยที่รวมอยู่ในเครื่องจักรรับและวาง Yamaha YSM10 และ YSM20R ควบคุมระบบรับและวางสุญญากาศด้วยฟังก์ชันหน่วงเวลาปิดและรองรับตรรกะหยุดฉุกเฉินโดยใช้รีเลย์ Omron G9SA-321-T075

2. รีเลย์ G9SA-321-T075 ทำอะไร?

เป็นรีเลย์ความปลอดภัย 3 ขั้วพร้อมหน่วงเวลาปิด 7.5 วินาที หลังจากได้รับสัญญาณหยุด (เช่น การสูญเสียสุญญากาศหรือหยุดฉุกเฉิน) จะจ่ายไฟในระยะเวลาสั้นๆ เพื่อให้เครื่องจักรตอบสนองได้อย่างปลอดภัย เช่น การดึงหัวฉีดกลับก่อนที่จะปิดสุญญากาศ

3. โมดูลนี้ได้รับการรับรองความปลอดภัยหรือไม่?

ใช่ รีเลย์ G9SA เป็นไปตามมาตรฐาน EN ISO 13849-1 (PLe) และ IEC/EN 60204-1 นอกจากนี้ยังได้รับการรับรอง UL/CSA ทำให้เหมาะสำหรับการใช้งานด้านความปลอดภัยในอุตสาหกรรม

4. ต้องใช้แหล่งจ่ายไฟอะไร?

รองรับทั้ง 24 VDC, 24 VAC หรือ 100–240 VAC ขึ้นอยู่กับการกำหนดค่าการเดินสายไฟ ตรวจสอบแหล่งจ่ายไฟของเครื่องจักรของคุณเสมอก่อนทำการเปลี่ยน

5. ฉันสามารถปรับตัวจับเวลาบนรีเลย์ได้หรือไม่?

ไม่ได้ G9SA-321-T075 เป็นรุ่นหน่วงเวลา 7.5 วินาทีที่แก้ไขจากโรงงาน รุ่น G9SA อื่นๆ มีตัวเลือกการปรับเวลาได้ แต่หน่วยนี้ได้รับการแก้ไขตามข้อกำหนดการออกแบบของ Yamaha

6. จะเกิดอะไรขึ้นหากรีเลย์ล้มเหลว?

หากหน้าสัมผัสรีเลย์สึกหรอหรือตัวจับเวลาหน่วงเวลาทำงานผิดปกติ การควบคุมสุญญากาศอาจทำงานโดยคาดเดาไม่ได้ หรือฟังก์ชันความปลอดภัยอาจไม่ทำงานอย่างถูกต้อง ขอแนะนำให้เปลี่ยนทันทีโดยใช้ชิ้นส่วนของแท้

7. ฉันจะเปลี่ยนรีเลย์ได้อย่างไร?

ปิดเครื่องจักร SMT และแยกตู้ควบคุม
ถอดรีเลย์ที่ติดตั้งบนราง DIN (พร้อมซ็อกเก็ตฐาน ถ้ามี)
ใส่ G9SA-321-T075 ใหม่ลงในซ็อกเก็ตและยืนยันการเชื่อมต่อขั้วต่อที่แน่นหนา
รีสตาร์ทเครื่องจักรและตรวจสอบฟังก์ชันการควบคุมสุญญากาศ

8. ฉันจะหาอะไหล่ได้ที่ไหน?

จากตัวแทนจำหน่ายอะไหล่ Yamaha SMT หรือซัพพลายเออร์ที่ได้รับการรับรองจาก Omron ตรวจสอบให้แน่ใจว่าหมายเลขชิ้นส่วน G9SA-321-T075 ตรงกันทุกประการ

9. รีเลย์นี้สามารถใช้แทนรุ่นอื่นได้หรือไม่?

ไม่ได้ ใช้เฉพาะ G9SA-321-T075 หรือทางเลือกที่ได้รับการอนุมัติจาก Yamaha เท่านั้น การใช้เวลาหน่วงเวลาหรือการกำหนดค่าหน้าสัมผัสที่แตกต่างกันอาจส่งผลกระทบต่อตรรกะความปลอดภัยของเครื่องจักร
