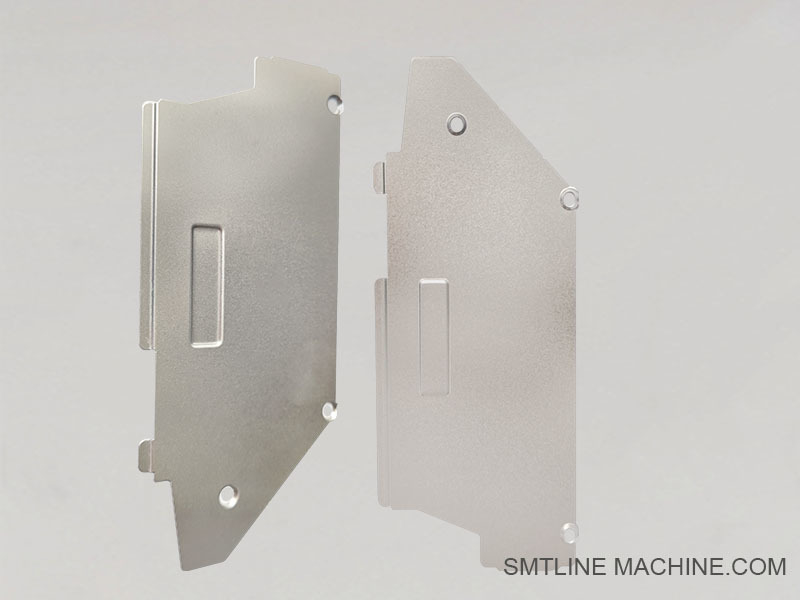

KLJ-MC1A2-00ZS8MM-72MM กล่องการปกป้องมอเตอร์

ฝาครอบป้องกันมอเตอร์กล่องวงจร KLJ-MC1A2-00ZS8MM-72MM

บทนำผลิตภัณฑ์ – KLJ-MC1A2-00

ฝาครอบป้องกันมอเตอร์สำหรับกล่อง PCB ของ ZS Feeder (ช่วง 8 มม.–72 มม.)
ใช้ใน Yamaha SMT ZS-Series Feeders

ภาพรวม

KLJ-MC1A2-00 เป็นฝาครอบป้องกันมอเตอร์ที่ออกแบบมาเพื่อป้องกันแผงวงจรและส่วนมอเตอร์ของ Yamaha ZS-series feeders ใช้ได้กับ ZS feeders ที่มีความกว้างของเทปตั้งแต่ 8 มม. ถึง 72 มม.

ฝาครอบนี้ช่วยให้มั่นใจได้ว่า PCB ภายใน, มอเตอร์ขับเคลื่อน และสายไฟได้รับการปกป้องจากฝุ่น, เศษผง และความเสียหายทางกายภาพ ซึ่งช่วยเพิ่มความน่าเชื่อถือของ feeder และยืดอายุการใช้งานของส่วนประกอบ

คุณสมบัติหลัก

อะไหล่ OEM สำหรับ Yamaha ZS feeders (8 มม.–72 มม.)
ปกป้องมอเตอร์และ PCB จากความเสียหายจากสิ่งแวดล้อม
โครงสร้างพลาสติกน้ำหนักเบาแต่ทนทาน
ติดตั้งแบบ snap-fit หรือขันสกรูเพื่อการบำรุงรักษาที่รวดเร็ว
รับประกันความปลอดภัยและความเสถียรในการทำงานของหน่วย feeder

การใช้งาน

ติดตั้งเหนือแผงวงจรและส่วนมอเตอร์ขับเคลื่อนของตัว feeder ZS ฝาครอบนี้มีความสำคัญในสภาพแวดล้อมที่มีฝุ่นมากหรือมีการโหลด/ขนถ่ายเทปบ่อยครั้ง

รุ่นที่เข้ากันได้

Yamaha ZS Feeders ที่มีความกว้าง 8 มม., 12 มม., 16 มม., 24 มม., 32 มม., 44 มม., 56 มม. และ 72 มม.:

KW1-M4500-011 / 015 / 035 / 045 / 055 / 065 / 075 / 085, ฯลฯ

อุปกรณ์เสริมที่เกี่ยวข้อง – KLJ-MC1A2-00

(ฝาครอบป้องกันมอเตอร์สำหรับกล่อง PCB ของ ZS Feeder, 8 มม.–72 มม.)

1. ตัวเครื่อง Feeder ที่เข้ากันได้

ฝาครอบติดตั้งบนตัวเครื่องหลักของ feeders ต่อไปนี้:

KW1-M4500-011 – ZS 8mm feeder
KW1-M4500-015 – ZS 12mm feeder
KW1-M4500-035 – ZS 16mm feeder
KW1-M4500-045 – ZS 24mm feeder
KW1-M4500-055 – ZS 32mm feeder
KW1-M4500-065 – ZS 44mm feeder
KW1-M4500-075 – ZS 56mm feeder
KW1-M4500-085 – ZS 72mm feeder

2. กล่องแผงวงจร (ตัวเรือน PCB)

KLJ-MC1A1-00 – ฐานกล่อง PCB ที่เก็บแผงควบคุมและชุดประกอบมอเตอร์ ซึ่งฝาครอบ KLJ-MC1A2-00 ติดอยู่

3. ชุดขับมอเตอร์

KHY-M9162-A0 หรือ KHJ-MC200-00 – ชุดมอเตอร์สเต็ปเปอร์ภายในกล่อง PCB ซึ่งได้รับการปกป้องโดยฝาครอบนี้

4. สกรู / ตัวยึด

91312-03004 – สกรู M3 ที่ใช้ยึดฝาครอบ
KGS-M3696-00 – สปริงล็อคหรือคลิป (ใช้ในบางรุ่นสำหรับการติดตั้งแบบไม่ต้องใช้เครื่องมือ)

5. ปะเก็น / ซีล (ถ้าจำเป็น)

ใช้สำหรับการป้องกันฝุ่นในสภาพแวดล้อมที่มีความบริสุทธิ์สูง (อุปกรณ์เสริม)

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – KLJ-MC1A2-00

(ฝาครอบป้องกันมอเตอร์สำหรับกล่อง PCB ของ Yamaha ZS Feeder)

ส่วนหลัก

KLJ-MC1A2-00 — ฝาครอบป้องกันมอเตอร์/กล่อง PCB ของ ZS Feeder ขนาด 8–72 มม.

ZS Feeders ที่เข้ากันได้

นี่คือรุ่น feeder ที่ฝาครอบป้องกันรองรับ:

KW1-M4500-011 — ZS 8mm feeder
KW1-M4500-015 — ZS 12mm feeder
KW1-M4500-035 — ZS 16mm feeder
KW1-M4500-045 — ZS 24mm feeder
KW1-M4500-055 — ZS 32mm feeder
KW1-M4500-065 — ZS 44mm feeder
KW1-M4500-075 — ZS 56mm feeder
KW1-M4500-085 — ZS 72mm feeder

ส่วนประกอบที่เกี่ยวข้อง

KLJ-MC1A1-00 — ฐานกล่อง PCB (อินเทอร์เฟซการติดตั้งสำหรับฝาครอบป้องกัน)
KHY-M9162-A0 / KHJ-MC200-00 — มอเตอร์สเต็ปเปอร์ของ Feeder
91312-03004 — สกรูยึด M3
KGS-M3696-00 — คลิป/สปริงล็อค

คู่มือคำถามที่พบบ่อย – KLJ-MC1A2-00

(ฝาครอบป้องกันมอเตอร์และ PCB สำหรับ Yamaha ZS 8mm–72mm Feeders)

1. วัตถุประสงค์ของฝาครอบ KLJ-MC1A2-00 คืออะไร?

เพื่อป้องกันมอเตอร์และแผงวงจร (PCB) ของ Yamaha ZS feeders จากฝุ่น, เศษผง และการสัมผัสโดยไม่ได้ตั้งใจ ซึ่งช่วยยืดอายุการใช้งานของ feeder และรักษาประสิทธิภาพการทำงานที่เสถียร

2. ฝาครอบนี้เข้ากันได้กับรุ่น feeder ใดบ้าง?

เข้ากันได้กับ Yamaha ZS series feeders ทั้งหมดตั้งแต่ 8 มม. ถึง 72 มม. รวมถึง:

KW1-M4500-011 / 015 / 035 / 045 / 055 / 065 / 075 / 085

3. ฝาครอบจำเป็นสำหรับการทำงานหรือไม่?

ใช่ การใช้งานโดยไม่มีฝาครอบอาจทำให้ชิ้นส่วนอิเล็กทรอนิกส์และชิ้นส่วนมอเตอร์ที่บอบบางสัมผัสกับความเสียหายหรือการปนเปื้อน ซึ่งนำไปสู่การทำงานผิดปกติของ feeder หรืออายุการใช้งานที่ลดลง

4. ฝาครอบสามารถใช้แทนกันได้ระหว่างความกว้างของ ZS feeder ที่แตกต่างกันหรือไม่?

ใช่ KLJ-MC1A2-00 ได้รับการออกแบบมาให้พอดีกับช่วง ZS 8–72 มม.

5. ฝาครอบทำจากวัสดุอะไร?

พลาสติกวิศวกรรมที่ทนทานและน้ำหนักเบา ทนทานต่อการคายประจุไฟฟ้าสถิต การสึกหรอ และแรงกระแทกเล็กน้อย

6. ติดตั้งกับ feeder อย่างไร?

โดยทั่วไปจะติดด้วยสกรู M3 (เช่น 91312-03004) หรือตัวล็อคคลิป (เช่น KGS-M3696-00) ขึ้นอยู่กับรุ่น

7. ควรเปลี่ยนฝาครอบป้องกันเมื่อใด?

หากแตกร้าว, เสียรูป หรือไม่พอดีอย่างแน่นหนาอีกต่อไป
หากเสียหายระหว่างการบำรุงรักษาหรือ feeder ตก
หากหายไป—ควรเปลี่ยนเสมอเพื่อหลีกเลี่ยงการเปิดเผยส่วนประกอบภายใน

8. การเปลี่ยนฝาครอบต้องมีการปรับเทียบ feeder ใหม่หรือไม่?

ไม่ ฝาครอบเป็นเพียงองค์ประกอบป้องกันเท่านั้นและไม่มีผลต่อการจัดตำแหน่งหรือการปรับเทียบ feeder

9. ชิ้นส่วนนี้สามารถใช้กับ feeders ที่ไม่ใช่ ZS ได้หรือไม่?

ไม่ได้ ได้รับการออกแบบมาโดยเฉพาะสำหรับ Yamaha ZS-series feeders และไม่เข้ากันได้กับ SS, FT หรือประเภท feeder อื่นๆ

10. ฉันจะซื้อ KLJ-MC1A2-00 ได้ที่ไหน?

จากตัวแทนจำหน่ายอะไหล่ Yamaha SMT ที่ได้รับอนุญาตหรือซัพพลายเออร์ SMT ที่เชื่อถือได้ของบุคคลที่สาม ตรวจสอบหมายเลขชิ้นส่วนก่อนทำการสั่งซื้อเสมอ
