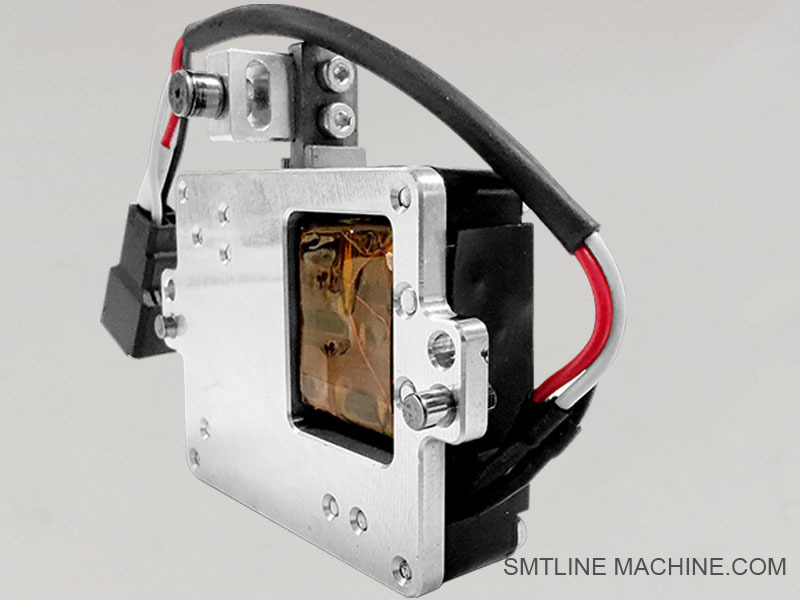

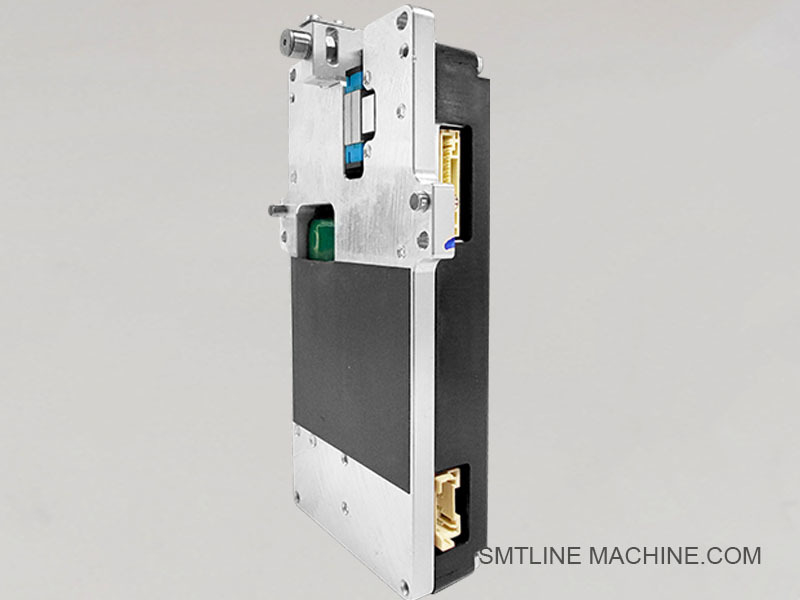

มอเตอร์ Yamaha YSM40


มอเตอร์ Yamaha YSM40




บทนำผลิตภัณฑ์ – ชุดประกอบมอเตอร์ Yamaha YSM40 (เซอร์โวมอเตอร์/สเต็ปเปอร์มอเตอร์)
ชุดประกอบมอเตอร์ YSM40 หมายถึง เซอร์โวมอเตอร์ประสิทธิภาพสูงที่ใช้ในระบบ Yamaha YSM40 pick-and-place ซึ่งจำเป็นสำหรับการขับเคลื่อนแกนต่างๆ เช่น X (โครงสร้าง), Y (แท่น), Z (หัวหยิบ/ยก) และการหมุนแบบหมุน มอเตอร์เหล่านี้ให้ความเร็ว ความแม่นยำ และการซิงโครไนซ์ที่จำเป็นสำหรับการผลิต SMT ความเร็วสูงพิเศษ
คุณสมบัติหลัก
เซอร์โวมอเตอร์แรงบิดสูงพร้อมการเร่งความเร็วที่รวดเร็ว—รองรับความเร็วในการวางสูงสุดถึง 200,000 CPH เมื่อจับคู่กับหัว RS ([Yamaha Motor Global Site]
การควบคุมการเคลื่อนที่ที่แม่นยำพร้อมความสามารถในการทำซ้ำตำแหน่ง ±25 μm (25 μm sigma)&x20;
ปรับให้เหมาะสมสำหรับการทำงานแบบหัวคู่หรือหัวสี่หัว ทำให้สามารถหยิบและวางได้พร้อมกัน
ระบบป้อนกลับตำแหน่งด้วยเลเซอร์ในตัวหรือระบบเข้ารหัสสำหรับการวาง PCB และส่วนประกอบที่แม่นยำ
ออกแบบมาเพื่อลดผลกระทบต่อส่วนประกอบที่ละเอียดอ่อนให้น้อยที่สุด ด้วยการออกแบบ X-beam และหัวแบบน้ำหนักเบาของ Yamaha
ประสิทธิภาพและการบูรณาการ
มอเตอร์ช่วยให้สามารถกำหนดค่า 4-beam, 4-head ที่มีความหนาแน่นสูงและรวดเร็วเป็นพิเศษ ในขณะที่ยังคงมีขนาดเครื่องที่กะทัดรัด ([Yamaha Motor Global Site][1])
บูรณาการอย่างเต็มที่เข้ากับแพลตฟอร์มควบคุมการเคลื่อนที่ของ Yamaha ทำให้มั่นใจได้ถึงการประสานงานที่ซิงโครไนซ์กับตัวป้อน ZS, หัวหมุน/หลาย (MU/RS/FL) และระบบวิสัยทัศน์
รองรับการทำงานอย่างต่อเนื่องด้วยการวินิจฉัยหัวฉีด/ตัวป้อนแบบเรียลไทม์และการกู้คืนอัตโนมัติ ลดเวลาหยุดทำงาน, [Yamaha Motor Global Site][1])
ไฮไลท์ทางเทคนิค
การประสานงานของเซอร์โวและแกนช่วยให้สามารถควบคุมการเคลื่อนที่หลายครั้งพร้อมกันภายในกรอบกว้าง 1 เมตร ([Yamaha Motor Global Site][1])
บูรณาการกับหัว RS (Revolutionary Speed), MU (Multi-Function) และ FL (Flexible) ของ Yamaha—มอเตอร์ขับเคลื่อนทั้งแขนหมุนและแกนเชิงเส้น
ออกแบบมาสำหรับสาย SMT ที่มีรอบการทำงานสูง พร้อมข้อมูลจำเพาะที่สร้างขึ้นเพื่อให้ใช้งานได้ ~96%
การใช้งานทั่วไป
การผลิต SMT ปริมาณมากและหลากหลาย, การประกอบอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการการวางที่รวดเร็วและแม่นยำ
ขนาด PCB ตั้งแต่ 50 × 50 มม. ถึง 700 × 460 มม. ([Yamaha Motor Global Site][1],
ครอบคลุมขนาดส่วนประกอบตั้งแต่ชิป 0201 μm ไปจนถึงอุปกรณ์รูปร่างแปลกๆ ขนาด 45 × 100 มม.&x20;










อุปกรณ์เสริมที่เกี่ยวข้อง – ชุดประกอบมอเตอร์ Yamaha YSM40
1. หน่วยเข้ารหัสมอเตอร์
ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับตำแหน่งและความเร็วของมอเตอร์สำหรับการควบคุมการเคลื่อนที่ที่แม่นยำ จำเป็นสำหรับการทำงานแบบวงปิด
2. โมดูลไดรเวอร์มอเตอร์
ควบคุมกำลัง ทิศทาง และแรงบิดของเซอร์โวมอเตอร์หรือสเต็ปเปอร์มอเตอร์ สื่อสารกับตัวควบคุมหลัก
3. สายพานไทม์มิ่ง / สายพานขับ
ถ่ายโอนการเคลื่อนที่จากเพลามอเตอร์ไปยังแท่นเชิงเส้นหรือหัวโดยใช้สายพานยางที่มีฟันที่จับคู่กันอย่างแม่นยำ
4. ชุดรอก
ติดตั้งบนเพลามอเตอร์และใช้กับสายพานไทม์มิ่ง ช่วยให้มั่นใจได้ถึงการหมุนแบบซิงโครไนซ์โดยมีการลื่นไถลน้อยที่สุด
5. ชุดรางเชิงเส้นแกน Z
ทำงานร่วมกับมอเตอร์แกน Z เพื่อนำทางการเคลื่อนที่ในแนวตั้งของหัวฉีด ช่วยให้มั่นใจได้ถึงการเคลื่อนที่เชิงเส้นที่ราบรื่นและแม่นยำ
6. พัดลมระบายความร้อน / ฮีทซิงค์
กระจายความร้อนจากมอเตอร์และโมดูลไดรเวอร์ ช่วยป้องกันความร้อนสูงเกินไประหว่างการผลิตเป็นเวลานาน
7. ขายึดมอเตอร์
ยึดมอเตอร์เข้ากับโครงหรือโครงสร้างที่เคลื่อนที่ได้ กลึงอย่างแม่นยำเพื่อป้องกันการจัดตำแหน่งที่ไม่ถูกต้องหรือการสั่นสะเทือน
8. สายสัญญาณมอเตอร์ / สายเข้ารหัส
ส่งสัญญาณควบคุมระหว่างมอเตอร์และตัวควบคุม/ไดรเวอร์ รวมถึงสายไฟและสายป้อนกลับตำแหน่ง
9. สปริงแกน Z / โช้คอัพ
ปกป้องแกน Z และส่วนประกอบจากแรงกระแทกในระหว่างการเคลื่อนที่ลง ลดการสึกหรอของมอเตอร์และหัวฉีด
10. ชุดเกียร์หมุนหัว
เชื่อมต่อมอเตอร์แกน R กับหัวฉีดหมุน แปลงแรงบิดของมอเตอร์ให้เป็นการเคลื่อนที่เชิงมุมที่ควบคุม
หมายเหตุ:
ประเภทอุปกรณ์เสริมอาจแตกต่างกันไปขึ้นอยู่กับรุ่นหัววาง (RS, MU, FL ฯลฯ)
แนะนำให้ใช้ชิ้นส่วน Yamaha ดั้งเดิมเพื่อให้แน่ใจว่าเข้ากันได้อย่างสมบูรณ์และความปลอดภัยของเครื่องจักร










หมายเลขชิ้นส่วนที่เกี่ยวข้อง – มอเตอร์ Yamaha YSM40 และอุปกรณ์เสริม
ชุดประกอบมอเตอร์:
KHJ-M9166-00X – เซอร์โวมอเตอร์แกน X สำหรับ YSM40
KHJ-M9167-00X – เซอร์โวมอเตอร์แกน Y
KHJ-M9168-00X – มอเตอร์ยกแกน Z
KHJ-M9169-00X – มอเตอร์หมุนแกน R (สำหรับการหมุนหัวฉีด)
ไดรเวอร์มอเตอร์และตัวเข้ารหัส:
KHJ-M9110-00X – โมดูลไดรเวอร์มอเตอร์สำหรับเซอร์โวมอเตอร์ X/Y
KHJ-M9131-00X – หน่วยเข้ารหัส (แบบหมุนหรือแบบเชิงเส้น) สำหรับการป้อนกลับตำแหน่ง
อุปกรณ์เสริมทางกล:
KHJ-M9170-00X – สายพานไทม์มิ่ง (การส่งสัญญาณ X/Y)
KHJ-M9171-00X – ชุดรอกสำหรับระบบสายพานไทม์มิ่ง
KHJ-M9172-00X – ชุดรางเชิงเส้นและชุดประกอบแคร่แกน Z
KHJ-M9173-00X – โช้คอัพหรือบัฟเฟอร์สปริงแกน Z
KHJ-M9174-00X – ชุดเกียร์หมุนหัวฉีดสำหรับมอเตอร์แกน R
KHJ-M9175-00X – ขายึดสำหรับฐานมอเตอร์หรือโครงหัว
สายเคเบิลและไฟฟ้า:
KHJ-M9180-00X – สายสัญญาณมอเตอร์ (พร้อมสายเข้ารหัสแบบมีฉนวน)
KHJ-M9181-00X – สายเข้ารหัสแบบยืดหยุ่นแกน Z
KHJ-M9182-00X – สายไฟสำหรับอินเทอร์เฟซไดรเวอร์-to-มอเตอร์
หมายเหตุ:
คำต่อท้าย “00X” อาจเปลี่ยนแปลงได้ขึ้นอยู่กับการแก้ไขหรือการกำหนดค่าเครื่องจักร
สำหรับหัววาง FL / MU / RS ประเภทมอเตอร์และหมายเลขชิ้นส่วนเฉพาะอาจแตกต่างกันเล็กน้อย
ตรวจสอบความเข้ากันได้กับหมายเลขซีเรียลเครื่องจักรหรือผ่านคู่มือบริการ Yamaha เสมอ





คู่มือคำถามที่พบบ่อย – ระบบมอเตอร์ Yamaha YSM40
1. มอเตอร์อะไรบ้างที่ใช้ใน Yamaha YSM40?
YSM40 ใช้เซอร์โวมอเตอร์ความเร็วสูงบนแกน X, Y, Z และ R มอเตอร์เหล่านี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการทำงานแบบหยิบและวางความเร็วสูงพิเศษพร้อมการควบคุมและการป้อนกลับที่แม่นยำ
2. มอเตอร์แต่ละตัวควบคุมอะไร?
มอเตอร์แกน X – เคลื่อนโครงสร้างไปด้านข้าง
มอเตอร์แกน Y – ควบคุมการเคลื่อนที่ไปมาของหัว
มอเตอร์แกน Z – ควบคุมการเคลื่อนที่ในแนวตั้งของหัวฉีด
มอเตอร์แกน R – หมุนหัวฉีดเพื่อจัดตำแหน่งส่วนประกอบ
3. อะไรที่ทำให้มอเตอร์เหล่านี้พิเศษ?
มอเตอร์ YSM40 คือ:
แรงบิดสูงและกะทัดรัด
ติดตั้งตัวเข้ารหัสในตัวหรือภายนอกสำหรับการควบคุมแบบวงปิด
ปรับให้เหมาะสมสำหรับการเร่งความเร็ว/ลดความเร็วที่รวดเร็วเพื่อให้ได้ถึง 200,000 CPH
4. อาการเสียของมอเตอร์ทั่วไปคืออะไร?
แกนไม่เคลื่อนที่หรือสั่น
การจัดตำแหน่งหัววางไม่ถูกต้อง
รหัสเตือน เช่น "กระแสไฟเกินของมอเตอร์," "ข้อผิดพลาดของเซอร์โว," หรือ "การป้อนกลับของตัวเข้ารหัสสูญหาย"
5. สามารถเปลี่ยนมอเตอร์ได้ทีละตัวหรือไม่?
ใช่ มอเตอร์ YSM40 ทั้งหมดเป็นแบบโมดูลาร์และสามารถเปลี่ยนได้ทีละตัว สิ่งสำคัญคือต้องใช้หมายเลขชิ้นส่วนที่ถูกต้องและปฏิบัติตามขั้นตอนการสอบเทียบหลังการเปลี่ยน
6. อุปกรณ์เสริมอะไรบ้างที่จำเป็นสำหรับการเปลี่ยนมอเตอร์?
สายเข้ารหัส
ขายึดหรือฐาน
พัดลมระบายความร้อนหรือฮีทซิงค์
สายพานไทม์มิ่งและรอก (หากสึกหรอ)
โมดูลไดรเวอร์ (หากเสียหาย)
7. ฉันจะระบุหมายเลขชิ้นส่วนที่ถูกต้องสำหรับมอเตอร์ได้อย่างไร?
มอเตอร์แต่ละตัวมีหมายเลขชิ้นส่วน KHJ-M91xx-00X ที่ไม่ซ้ำกัน คุณสามารถตรวจสอบได้:
คู่มือบริการ Yamaha
ป้ายชิ้นส่วนบนมอเตอร์
แผ่นการกำหนดค่าเครื่องจักรของคุณ
8. ควรใช้มาตรการป้องกันอะไรบ้างในระหว่างการเปลี่ยน?
ปิดเครื่องและปล่อยระบบก่อนทำการเปลี่ยน
หลีกเลี่ยงการสัมผัสขั้วต่อตัวเข้ารหัสด้วยมือเปล่า (ความเสียหายจากไฟฟ้าสถิต)
ตรวจสอบให้แน่ใจว่ามีการจัดตำแหน่งที่เหมาะสมเมื่อติดตั้งมอเตอร์ใหม่
ทำการวางและสอบเทียบการทดสอบหลังการเปลี่ยน
9. ควรบำรุงรักษาหรือเปลี่ยนมอเตอร์บ่อยแค่ไหน?
มอเตอร์ Yamaha ได้รับการออกแบบมาให้มีอายุการใช้งานยาวนาน แต่ควร:
ตรวจสอบด้วยสายตาเป็นรายเดือน
หล่อลื่น/ทำความสะอาดหากสัมผัสกับฝุ่นหรือฟลักซ์
เปลี่ยนหลังจากใช้งานไปแล้ว 20,000+ ชั่วโมง หากประสิทธิภาพลดลงหรือการสั่นสะเทือนเพิ่มขึ้น
10. ฉันจะหาเอกสารทางเทคนิคหรือการสนับสนุนได้ที่ไหน?
คู่มืออย่างเป็นทางการของ Yamaha
ผู้ให้บริการด้านบริการ SMT ที่ได้รับอนุญาต
ฉันสามารถช่วยคุณค้นหาคู่มือ PDF, มุมมองแบบแยกส่วน หรือไดอะแกรมชิ้นส่วนได้ตามคำขอ
