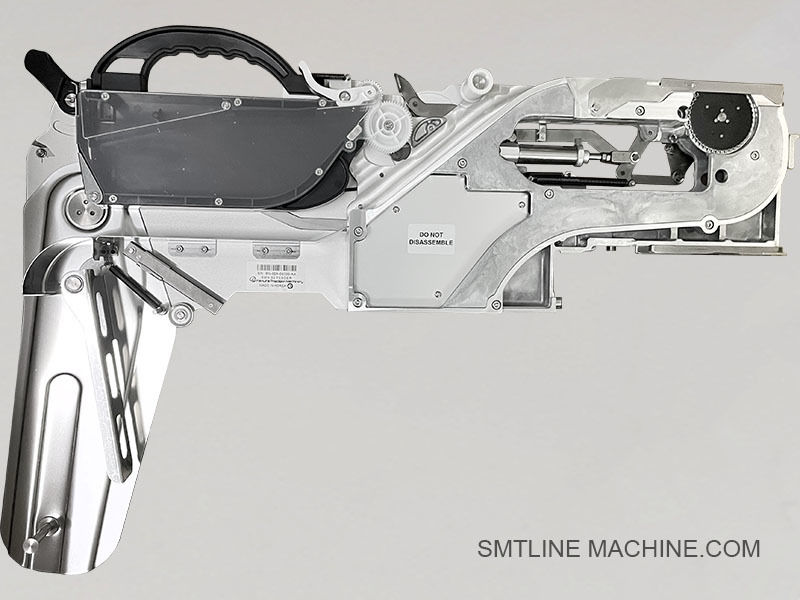

ซัมซุง พนูเมติก ฟีเดอร์ 32 มิลลิเมตร

Samsung Pneumatic Feeder 32 มม.

การแนะนำผลิตภัณฑ์ - Samsung 32mm Pneumatic Feeder

เครื่องป้อนนิวเมติก Samsung 32mm เป็นเครื่องป้อนเทปส่วนประกอบที่ขับเคลื่อนด้วยอากาศที่ออกแบบมาเพื่อจัดหาส่วนประกอบอิเล็กทรอนิกส์ขนาดใหญ่และหนักไปยังเครื่องวางตำแหน่ง SMT SMT Samsung CP-Series มันใช้อากาศอัดเพื่อควบคุมกลไกการจัดทำดัชนีเทปเพื่อให้มั่นใจว่าการให้อาหารความเร็วสูงที่แม่นยำและความเร็วสูงสำหรับเทปพาหะกว้าง 32 มม.

คุณสมบัติที่สำคัญ

การทำงานของลม: ใช้อากาศอัดเพื่อเลื่อนเทปทีละขั้นตอน
ออกแบบมาสำหรับส่วนประกอบ SMD ขนาดใหญ่เช่น:

พลัง ICS
หม้อแปลงไฟฟ้า
ตัวเชื่อมต่อ
ตัวเหนี่ยวนำป้องกัน
เข้ากันได้กับเครื่อง Samsung CP-Series รวมถึง CP40, CP45, CP60
รองรับการให้อาหารที่รวดเร็วและมั่นคงในสภาพแวดล้อมการผลิตที่มีปริมาณมาก
การก่อสร้างที่เข้มงวดเพื่อความทนทานและความมั่นคงในระยะยาว

ข้อกำหนดทางเทคนิค
ความกว้างของเทป: 32 มม.
วิธีไดรฟ์: นิวเมติก (กลไกกระบอกสูบอากาศ)
สนามให้อาหาร: ปรับได้ (โดยทั่วไป 8, 12 หรือ 16 มม. ขั้นตอน)
แหล่งจ่ายไฟ: ต้องมีอากาศอัด (แนะนำ 0.4–0.6 MPa)
ความเข้ากันได้ขนาดของรีล: มาตรฐาน 13” และ 15” วงล้อ

แอปพลิเคชัน

ใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่น:

อุปกรณ์อิเล็กทรอนิกส์ยานยนต์
โมดูลพลังงาน
PCBs ควบคุมอุตสาหกรรม
เหมาะอย่างยิ่งสำหรับการวางส่วนประกอบขนาดใหญ่ที่ต้องใช้เทปที่กว้างขึ้นและแรงป้อนที่มั่นคง

ความเข้ากันได้

เข้ากันได้อย่างเต็มที่กับแพลตฟอร์มเครื่องป้อนลม Samsung CP-Series:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
ซีรีย์ CP60

อุปกรณ์เสริมที่เกี่ยวข้อง - เครื่องป้อนลม Samsung 32 มม.

1. ส่วนประกอบเชิงกล

รถไฟคู่มือเทปขนาด 32 มม.
ทำให้มั่นใจได้ว่าการจัดแนวเทปกว้างที่มีเสถียรภาพในระหว่างการให้อาหาร
ช่วยป้องกันการบิดเบือนหรือการเยื้องศูนย์ของส่วนประกอบขนาดใหญ่

ฝาครอบตัวคั่นเทป / ชุดพุชเชอร์
ลอกกลับและถือเทปปกเพื่อเปิดเผยส่วนประกอบ
อาจมีขนาดใหญ่กว่าและเสริมสำหรับเทปกว้าง

แผ่นปก
ถือเทปส่วนประกอบไว้เพื่อความก้าวหน้าที่ราบรื่น

พินล็อคตัวป้อน / ลูกบิดล็อค
กลไกที่ยึดตัวป้อนไปยังรางธนาคารป้อน

เพลาที่ถือม้วน / วงเล็บ
ถือรีลเทปส่วนประกอบ 13” หรือ 15” อย่างแน่นหนา

2. ส่วนประกอบนิวเมติก

กระบอกสูบอากาศขนาดใหญ่
ขับเคลื่อนจังหวะการป้อนเทปสำหรับเทปกว้าง 32 มม.
งานหนักกว่า 8 มม. หรือ 12 มม.

Air Push Rod / Slide Linkage
เชื่อมต่อการเคลื่อนที่ของกระบอกสูบกับเกียร์เทป

กลับสปริง
รีเซ็ตกลไกหลังจากแต่ละจังหวะอาหาร

เครื่องเชื่อมต่อท่ออากาศ / ตัวเชื่อมต่อท่อ
push-to-connect หรือ treaded fittings สำหรับอินพุตอากาศ

ท่อไอเสียไอเสีย / silencer (ไม่บังคับ)
ลดเสียงรบกวนด้วยลมในระหว่างการปล่อยอากาศ

3. เครื่องมือทดสอบและบำรุงรักษา

จิ๊กการปรับเทียบ
ใช้ในการทดสอบและปรับการกระทำแบบออฟไลน์

กล่องทดสอบด้วยตนเอง
ช่วยให้ช่างเทคนิคจำลองการให้อาหารด้วยอากาศอัด

แร็คเก็บ / รถเข็นตัวป้อน
จัดระเบียบและจัดเก็บเครื่องป้อนกว้างอย่างปลอดภัย

การทำความสะอาดแปรง / เครื่องมือ
ใช้ในการทำความสะอาดเส้นทางเทปและกลไกภายใน

หมายเหตุ

อุปกรณ์เสริมจำนวนมากถูกแชร์กับตัวป้อนนิวเมติกขนาด 24 มม. และ 44 มม. แต่มีขนาดแตกต่างกันเล็กน้อย
รางนำทางทั้งหมดกระบอกสูบอากาศและวงเล็บจะต้องตรงกับประเภทเฟรมป้อน 32 มม. เพื่อให้แน่ใจว่าประสิทธิภาพที่เหมาะสม

หมายเลขชิ้นส่วนที่เกี่ยวข้อง - Samsung 32mm Pneumatic Feeder (ไม่มีตาราง)

ส่วนประกอบเชิงกล

J66021004A - รางนำเทป 32 มม. สำหรับจัดตำแหน่งและรองรับเส้นทางเทปกว้าง
J66011005A - ชุดประกอบเทปแบบเร่งเร้าที่ออกแบบมาสำหรับการยกและแยกเทปฝาครอบบนเทป 32 มม.
J66031013A - แผ่นปกบนเสริมเพื่อรองรับแรงดันเทปที่กว้างขึ้น
J70613008A - พินล็อคตัวป้อนหรือปุ่มล็อคสำหรับการติดตั้งตัวป้อนไปยังเครื่อง
J66031019A - วงเล็บเพลารีลหรือตัวยึดรีลเพื่อรองรับม้วนเทปส่วนประกอบ 13” หรือ 15”
J66031023A - แผ่นสปริงที่หนีบหรือแผ่นสปริงแรงดึงรักษาความดันเทปและการจัดแนวที่สอดคล้องกัน

ส่วนประกอบลม

J70541006A-กระบอกสูบอากาศ (ประเภทเจาะใหญ่) ให้แรงในการจัดทำดัชนีเทปหนัก 32 มม.
J70631011a - ก้านดันอากาศหรือสไลด์ลิงก์เชื่อมต่อกระบอกสูบกับกลไกล่วงหน้าเทป
J90651008A-Return Spring (หนัก) ใช้เพื่อรีเซ็ตตัวเลื่อนของตัวป้อนหลังจากแต่ละรอบ
J70631015A-ขั้วต่อท่ออากาศ, แบบรวดเร็วหรือแบบพุชกับการเชื่อมต่อสำหรับสายนิวเมติก
J70631012A - ตัวยึดเมาท์ทรงกระบอกถือกระบอกสูบอากาศอยู่ในตำแหน่งภายในตัวป้อน

เครื่องมือทดสอบและการบำรุงรักษา

J13013001A-จิ๊กการปรับเทียบเครื่องป้อนสำหรับการทดสอบและจัดตำแหน่งเครื่องป้อนออกจากเครื่อง
J13014002A - กล่องทดสอบตัวป้อนด้วยตนเองจำลองฟีดอากาศด้วยตนเองเพื่อตรวจสอบการทำงาน
J13012003A - ชั้นวางที่เก็บข้อมูลหรือรถเข็นสำหรับองค์กรป้อนที่ปลอดภัย
J13014004A - ชุดประกอบรีลย้อนกลับของเทป, อุปกรณ์เสริมสำหรับรวบรวมเทปฝาครอบที่ใช้แล้ว

คู่มือคำถามที่พบบ่อย - Samsung 32mm Pneumatic Feeder

1. เครื่องป้อนนิวเมติก Samsung 32 มม. ใช้สำหรับอะไร?

เครื่องป้อนนิวเมติก Samsung 32 มม. ใช้ในการป้อนส่วนประกอบที่ติดตั้งพื้นผิวขนาดใหญ่เช่น Power ICS รีเลย์ตัวเชื่อมต่อและตัวเหนี่ยวนำที่ป้องกัน-ติดตั้งบนเทปพาหะกว้าง 32 มม. ลงในเครื่อง SMT SMT Samsung CP-Series

2. เข้ากันได้กับเครื่องจักรใด

ตัวป้อนนี้เข้ากันได้กับเครื่องเลือก Samsung และสถานที่ต่อไปนี้ที่ใช้เครื่องป้อนนิวเมติก:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
ซีรีย์ CP60

3. เครื่องป้อนทำงานอย่างไร?

มันใช้กระบอกสูบที่ขับเคลื่อนด้วยอากาศเพื่อเลื่อนเทปส่วนประกอบทีละขั้นตอน กระบอกสูบอากาศเคลื่อนที่แท่งผลักที่ขับเคลื่อนเกียร์ความก้าวหน้าของเทปเผยให้เห็นส่วนประกอบถัดไปสำหรับการรับ

4. จำเป็นต้องใช้แรงดันอากาศอะไร?

แรงดันการทำงานที่แนะนำคือ 0.4 ถึง 0.6 MPa (4–6 บาร์)
ความดันต่ำอาจทำให้การให้อาหารไม่สมบูรณ์; แรงดันสูงสามารถนำไปสู่การสึกหรอเชิงกลหรือการแตกของเทป

5. เทปและส่วนประกอบประเภทใดที่สามารถจัดการได้?

ความกว้างของเทป: 32 มม.
ประเภทส่วนประกอบ:

เซมิคอนดักเตอร์พลังงาน
ตัวเก็บประจุขนาดใหญ่
หม้อแปลงไฟฟ้า
ขั้วต่อปัจจุบัน
แพ็คเกจรีเลย์
เทปประเภท: เทปพาหะพลาสติกนูนที่มีหรือไม่มีการย้อนกลับของเทปปก

6. ปัญหาทั่วไปและคำแนะนำการแก้ไขปัญหาคืออะไร?

เทปไม่ให้อาหาร
ตรวจสอบความดันอากาศต่ำหรือกระบอกสูบอากาศที่เสียหาย

ปิดเทปไม่ลอกอย่างถูกต้อง
ตรวจสอบและเปลี่ยนเครื่องผลักเทปฝาครอบหรือสปริงแรงตึง

ตัวป้อนไม่ล็อคเป็นเครื่องจักร
ตรวจสอบพินล็อคหรือสลักยึดเพื่อรับความเสียหาย

ตัวป้อนกลับมาอย่างช้าๆหรือติด
ทำความสะอาดสไลด์เชื่อมโยงและตรวจสอบสปริงกลับ

การรั่วไหลของอากาศ
แทนที่ขั้วต่อหรือซีลหลอดอากาศที่สึกหรอ

7. ส่วนใดที่ต้องเปลี่ยนบ่อยครั้ง?

ถังอากาศ (J70541006A)
Return Spring (J90651008A)
Cover Tape Pusher (J66011005a)
Tape Guide Rail (J66021004A)
พินล็อคตัวป้อน (J70613008A)
ตัวเชื่อมต่ออากาศ (J70631015A)

8. จะทดสอบตัวป้อนได้อย่างไร?

ใช้จิ๊กทดสอบตัวป้อน (J13013001A) หรือกล่องทดสอบตัวป้อนด้วยตนเอง (J13014002A) เพื่อตรวจสอบจังหวะอากาศและความก้าวหน้าของเทปนอกเครื่อง SMT

9. รองรับการย้อนกลับของเทปปกหรือไม่?

การกำหนดค่าบางอย่างอาจรองรับการย้อนกลับของเทปปกเพิ่มเติมโดยใช้ Rewind Reel (เช่น J13014004a) แต่ขึ้นอยู่กับรุ่นรุ่น

10. ตารางการบำรุงรักษาที่แนะนำคืออะไร?

ทุกวัน: ระเบิดฝุ่นตรวจสอบการจัดตำแหน่งเทป
รายสัปดาห์: ตรวจสอบการรั่วไหลของอากาศทำความสะอาดชิ้นส่วนที่เคลื่อนไหว
รายเดือน: การหล่อลื่นข้อต่อเชิงกลและตรวจสอบความตึงเครียดในฤดูใบไม้ผลิ
รายไตรมาส: แทนที่ชิ้นส่วนที่สึกหรอและทดสอบด้วยจิ๊กเพื่อความแม่นยำ
