เครื่องป้อนลม Samsung 12 มม. ความแม่นยำสูงสำหรับการวางส่วนประกอบ

ซัมซุง ปนูมาติก ฟีเดอร์ 12 มม.

การนําเสนอผลิตภัณฑ์

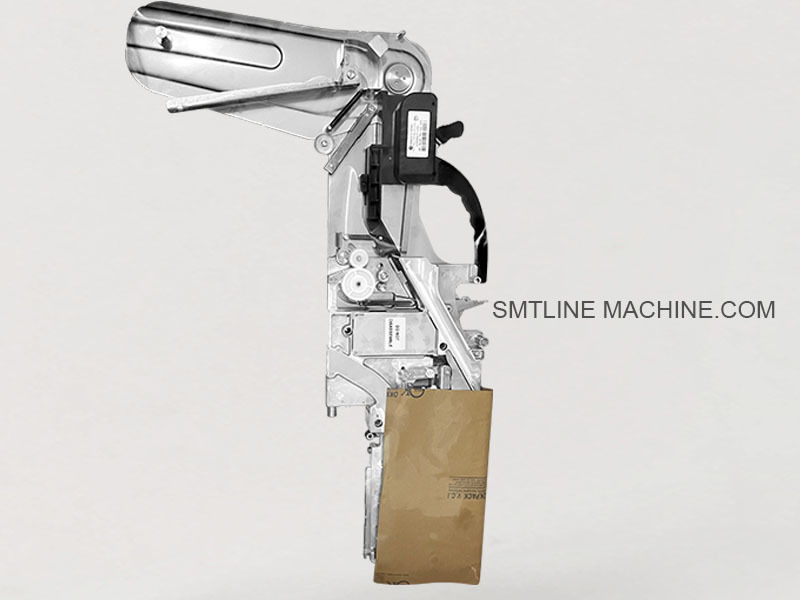

Samsung 12mm Pneumatic Feeder เป็นเครื่องให้อาหารเทปที่เชื่อถือได้และขับด้วยอากาศที่ออกแบบมาเพื่อให้บริการส่วนประกอบติดตั้งบนพื้นผิวจากเทปบรรทุก 12 มม.มันถูกใช้อย่างแพร่หลายในแพลตฟอร์มรุ่นเก่า เช่น CP40, CP45 และ CP60 ที่พึ่งพาเทคโนโลยีเครื่องปนูเมติก

ลักษณะสําคัญ

การทํางานแบบปนูเมทิก: ใช้อากาศดันในการขับเคลื่อนการเคลื่อนย้ายเทป
รองรับกับเทปพ่วง 12 มิลลิเมตร เหมาะสําหรับการให้อาหารส่วนประกอบ passive ใหญ่, ICs เล็กหรืออุปกรณ์พลังงาน
เหมาะสําหรับเครื่องจักรรุ่นแรกของ Samsung CP-series
ให้บริการการระบุความเร็วสูงและตําแหน่งส่วนประกอบที่มั่นคง
การออกแบบเครื่องกลที่แข็งแกร่ง มีความต้องการในการบํารุงรักษาอย่างน้อย

รายละเอียด

ความกว้างเทป: 12 มม.
ประเภทการขับเคลื่อน: ปนูเมติก (กล่องอากาศ)
ความสูงของส่วนประกอบ: ปรับได้ (โดยทั่วไป 4 มม, 8 มม, หรือ 12 มม)
แหล่งพลังงาน: อากาศดัน (โดยทั่วไป 0.4 ∼ 0.6 MPa)
วิธีการให้อาหาร: การระดมอากาศเป็นขั้นตอน
รีล สนับสนุน: สูงสุด 13 "/15" รีลมาตรฐาน

การใช้งาน

เหมาะสําหรับการจําหน่ายส่วนประกอบขนาดใหญ่ เช่น

ไดโอเดสและ MOSFETs
เครื่องประกอบไฟฟ้า
รีเล่ขนาดเล็ก
ส่วนประกอบชิป 1206 และ 1210
ใช้ทั่วไปในสภาพแวดล้อมการผลิต SMT จํานวนมากสําหรับ:

อิเล็กทรอนิกส์ผู้บริโภค
PCB สําหรับรถยนต์
บอร์ด LED

ความเหมาะสม

ทํางานกับแพลตฟอร์ม Samsung pneumatic feeder รวมถึง:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
ซีรี่ย์ CP60

อุปกรณ์เสริมที่เกี่ยวข้อง Samsung 12mm Pneumatic Feeder

1องค์ประกอบเครื่องจักรกล

สายทางนําเทป (สายทางเทป / สายทางนํา)
รับประกันการให้อาหารที่เรียบร้อยและแม่นยําของเทปส่วนประกอบ 12 มิลลิเมตร

เครื่องกดเทปปิด / เครื่องแยก
ยกและแยกเทปปิด เพื่อเปิดเผยส่วนประกอบสําหรับการรับ

พล็อตปกด้านบน / แคลม
จับเทปไว้ในที่ของมัน และป้องกันมันจากการยกระหว่างการก้าวหน้า

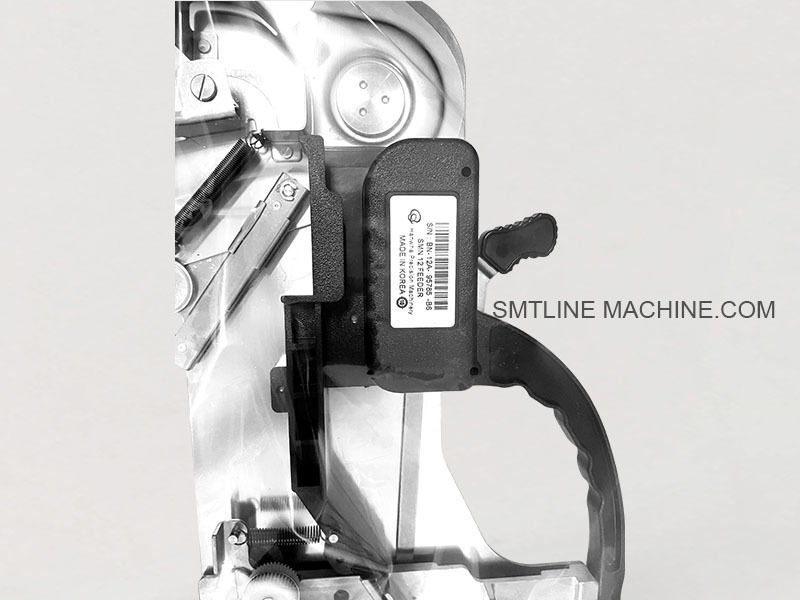

หมุนล็อคเครื่องอาหาร / ปุ่ม
ปิดเครื่องอาหารเข้าช่องเครื่องอาหาร (ตัวอย่างเช่นล็อคล็อคหรือปินปลดเร็ว)

ตัวถือม้วน / หมุนสปูลเทป
จับม้วนส่วนประกอบ (โดยทั่วไป 13 ′′ หรือ 15 ′′) ในตําแหน่งในการปลดลม

2องค์ประกอบปนูเมติก

ซิลินเดอร์อากาศ (เครื่องขับเคลื่อนอาหาร)
ให้การเคลื่อนไหวเชิงเส้น เพื่อนําเทปไปข้างหน้า

สายดันอากาศ / การเชื่อมโยงสไลเดอร์
ส่งการเคลื่อนไหวจากกระบอกอากาศไปยังกลไกการเคลื่อนไหวเทป

กลับฤดูใบไม้ผลิ
ทําการรีเซ็ตกลไกสไลเดอร์ หลังจากการเคลื่อนที่ทุกครั้ง

เครื่องเชื่อมท่ออากาศ / เครื่องเชื่อมเร็ว
อนุญาตให้เชื่อมต่อกับอุปกรณ์อัดอากาศ

เครื่องปิดเสียง หรือ เครื่องปิดเสียง (ไม่จํากัด)
ลดเสียงเสียงอากาศระหว่างการอากาศ

3อุปกรณ์บํารุงรักษาและทดสอบ

เครื่องปรับระดับเครื่องอาหาร / เครื่องปรับระดับ
ใช้ในการทดสอบและปรับสภาพเครื่องให้อาหารภายนอกเครื่อง

กล่องทดสอบมือ
ให้การควบคุมอากาศด้วยมือ สําหรับการทดสอบการให้อาหารนอกเครื่อง

เครื่องแปรงทําความสะอาดเครื่องเลี้ยง
กําจัดฝุ่นและเศษขยะจากรถเลื่อนและส่วนเคลื่อนที่

รากเก็บอาหาร
สําหรับการจัดเก็บที่เรียบร้อยของเครื่องให้อาหารหลายเครื่องเมื่อไม่ใช้งาน

ส่วนเหล่านี้มีความสําคัญในการรับประกัน

การให้อาหารด้วยเทปเรียบ
การจัดตั้งที่เหมาะสม
การรับส่วนประกอบที่น่าเชื่อถือ
การติดตั้ง/ถอดออกง่ายในระหว่างการผลิต

จํานวนชิ้นที่เกี่ยวข้อง Samsung 12mm Pneumatic Feeder (ภาษาอังกฤษ)

1องค์ประกอบเครื่องจักรกล

2องค์ประกอบปนูเมติก

3. เครื่องมือทดสอบและบํารุงรักษา

จํานวนชิ้นส่วนนี้ครอบคลุมชิ้นส่วนที่เปลี่ยนและรับรองโดยทั่วไปที่สุดในระบบอาหารเทปปนิวเมติก Samsung ขนาด 12 มิลลิเมตร เพื่อรับประกันผลประกอบการที่คงที่ในการผลิต SMT

คู่มือ FAQ Samsung 12mm เครื่องปนูเมติก

1. Samsung 12mm Pneumatic Feeder ใช้สําหรับอะไร?

มันถูกออกแบบมาเพื่อให้อาหารเทปพับขนาด 12 มิลลิเมตร ที่มีส่วนประกอบติดอยู่บนพื้นผิว เช่น แทนขนาดใหญ่, เครื่องประกอบความเข้มแข็ง, IC ขนาดเล็กและอุปกรณ์พลังงานในเครื่อง SMT ซีรี่ย์ CP ของ Samsung โดยใช้อากาศดันสําหรับการขยายเทป.

2เครื่อง SMT ไหนที่เข้ากันได้กับเครื่องเลี้ยงนี้?

สอดคล้องกับแพลตฟอร์ม Samsung pneumatic feeder รวมถึง:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
ซีรี่ย์ CP60

รุ่นเหล่านี้ใช้เครื่องให้อาหารแบบปนูเมติก แทนที่จะใช้ไฟฟ้า

3เครื่องเลี้ยงทํางานยังไง

เครื่องให้อาหารใช้กระบอกอากาศดันเพื่อชี้เทปไปข้างหน้าอย่างชritt-by-step โดยเปิดส่วนประกอบต่อไปเพื่อรับโดยหัววางเครื่อง

4ความดันอากาศที่ต้องการคืออะไร?

ความดันในการทํางานทั่วไปคือ 0.4 ถึง 0.6 MPa (4 Bar) ความดันอากาศที่เหมาะสมเป็นสิ่งสําคัญ

5มันรองรับชนิดเทปและขนาดอะไร

ความกว้างของเทป: 12 มม.
เทปส่วนประกอบ: เทปพลาสติกหรือกระดาษที่ระบาย
ส่วนประกอบทั่วไป: เครื่องต่อรองชิปขนาดใหญ่ (1206, 1210), ไดโอเดส, รีเล่ขนาดเล็ก, เครื่องประกอบไฟฟ้า

6. มีปัญหาและคําแนะนําในการแก้ปัญหาอะไรบ้าง?

7อะไหล่ไหนที่ต้องการเปลี่ยน

กระปุกอากาศ (J70541004A)
หนุนกลับ (J90651007A)
สายทางนําเทป (J66021002A)
เครื่องกดเทปปิด (J66011003A)
ปิ้นล็อค / ปุ่ม (J70613008A)
เครื่องเชื่อมท่ออากาศ (J70631015A)

8ผมทดสอบหรือปรับขนาดเครื่องให้อาหารได้อย่างไร?

ใช้เครื่องปรับระดับเครื่องให้อาหาร (J13013001A) หรือกล่องทดสอบมือ (J13014002A) เพื่อจําลองวงจรการให้อาหารและตรวจสอบการเคลื่อนไหวเทปที่เหมาะสมภายนอกเครื่อง SMT

9มันรองรับเทปปิดลวดกลับหรือไม่

รีลลับเทปปิดแบบเลือก (ตัวอย่างเช่น J13014004A) อาจมี แต่ไม่ใช่มาตรฐานในทุกรุ่น

10โปรแกรมการบํารุงรักษาที่แนะนําคืออะไร?

ทุกวัน: ทําความสะอาดเส้นทางเทป ตรวจสอบขยะ
ทุกสัปดาห์: ตรวจสอบความดันอากาศและหลอด, ตรวจสอบสปริงและส่วนย้าย
รายเดือน: กรองกล่องกรองกรองกรองกรองกรองกรองกรอง
รายไตรมาส: ทําการตรวจสอบเต็มรูปแบบ และสร้างใหม่ หากจําเป็น
