1009 ตัวป้อนลม Samsung ขนาด 08 มม. น้ำหนักเบา 0.79 กก. สำหรับเครื่องติดตั้งเพื่อการทำงานที่ราบรื่น

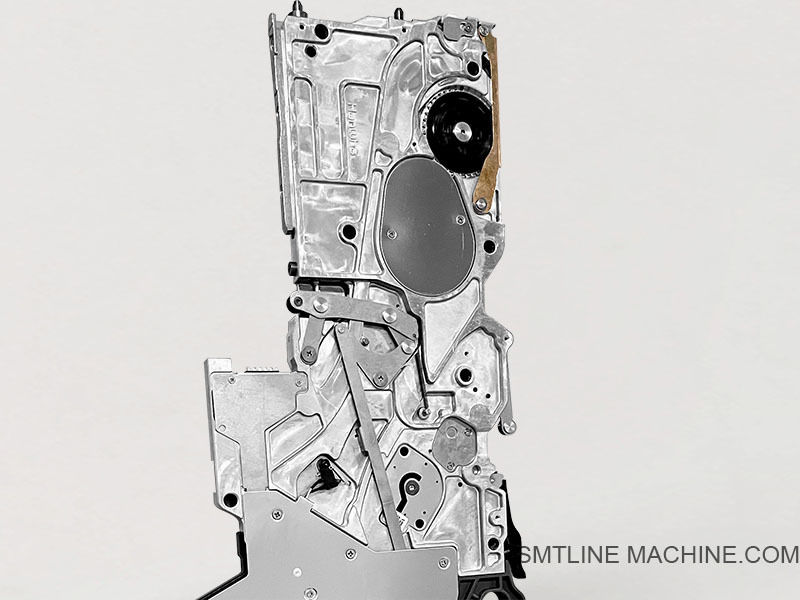

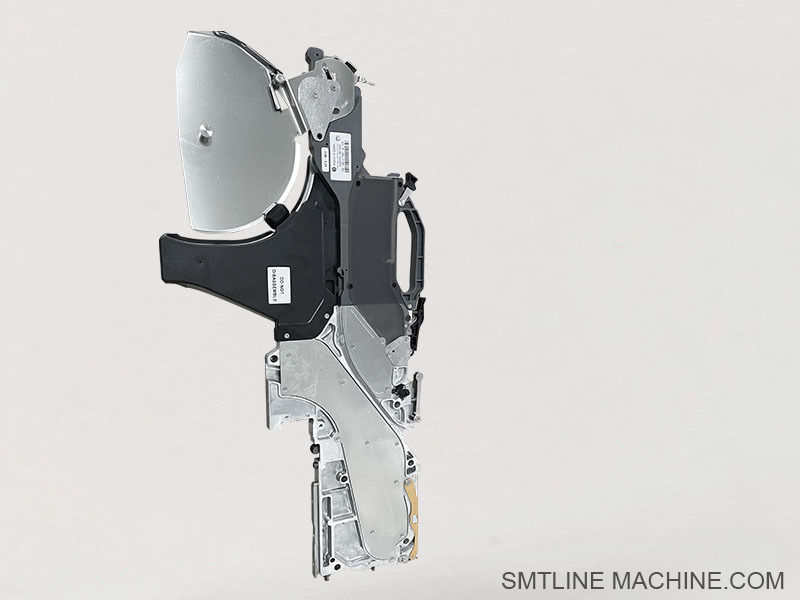

Samsung Pneumatic Feeder 08 มม.

บทนำผลิตภัณฑ์ – Samsung 8 มม. Pneumatic Feeder

Samsung 8 มม. Pneumatic Feeder เป็นตัวป้อนเทปมาตรฐานที่ออกแบบมาเพื่อใช้กับเครื่อง Samsung SMT pick-and-place โดยเฉพาะอย่างยิ่งรุ่นแรกๆ เช่น CP40, CP45, CP60 ทำงานโดยใช้ลมอัดเพื่อเลื่อนเทปส่วนประกอบ และโดยทั่วไปจะใช้สำหรับส่วนประกอบแบบพาสซีฟในรูปแบบเทปนูนหรือกระดาษขนาด 8 มม.

คุณสมบัติหลัก

ระบบขับเคลื่อนด้วยลม: ใช้แรงดันอากาศในการจัดทำดัชนีเทป ขจัดชิ้นส่วนมอเตอร์กลไก
เข้ากันได้กับความกว้างของเทป 8 มม. เหมาะอย่างยิ่งสำหรับการป้อนตัวต้านทาน ตัวเก็บประจุ และ IC ขนาดเล็ก
ใช้งานได้กับ Samsung CP series (CP40/CP45/CP60) และรุ่นอื่นๆ ที่เข้ากันได้กับระบบลม
ออกแบบมาสำหรับการป้อนด้วยความเร็วสูงพร้อมการจัดตำแหน่งที่สม่ำเสมอ
โหลดและขนถ่ายม้วนเทปได้ง่ายสำหรับการเปลี่ยนแปลงอย่างรวดเร็ว

ข้อมูลจำเพาะทั่วไป

ความกว้างของเทป: 8 มม. (ช่องทางเดียว)
ประเภทไดรฟ์: นิวเมติก (กลไกกระบอกสูบลม)
ความเร็วในการป้อน: การจัดทำดัชนีความเร็วสูงสำหรับการผลิตจำนวนมาก
การติดตั้ง: ช่องเสียบแถวตัวป้อนมาตรฐานสำหรับซีรีส์ CP
ประเภทส่วนประกอบ: 0402, 0603, 0805, LED และ IC ขนาดเล็ก

แอปพลิเคชัน

ใช้ในสายการผลิต SMT ปริมาณมากเพื่อป้อนส่วนประกอบชิปทั่วไป
เหมาะสำหรับเครื่อง Samsung รุ่นแรกๆ ที่ไม่รองรับตัวป้อนไฟฟ้า
พบได้ทั่วไปในอุตสาหกรรมต่างๆ เช่น อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ยานยนต์ LED และโทรคมนาคม

อุปกรณ์เสริมเพิ่มเติม

กลไกตัวดันเทปปิด
รางนำเทปและชุดสปริง
ขั้วต่อท่ออากาศและอะแดปเตอร์แถวตัวป้อน
จิ๊กสอบเทียบและทดสอบสำหรับการตั้งค่าตัวป้อน CP

อุปกรณ์เสริมที่เกี่ยวข้อง – Samsung 8 มม. Pneumatic Feeder

1. ส่วนประกอบทางกล

รางนำเทป
นำเทปส่วนประกอบเข้าสู่เส้นทางตัวป้อน
รหัสชิ้นส่วน: มักจะเป็นเฉพาะตัวป้อน – ตรวจสอบความเข้ากันได้ของซีรีส์ CP8

ตัวแยก/ตัวดันเทปปิด
ยกและแยกเทปปิดเพื่อให้ส่วนประกอบถูกเปิดเผยสำหรับการหยิบขึ้นมา

แผ่นฐานตัวป้อน / โครงตัวเรือน
โครงสร้างรองรับที่ยึดกลไกเทปและกระบอกสูบลม

หมุดล็อคตัวป้อน / ชุดหนีบ
ยึดตัวป้อนเข้ากับรางแถวตัวป้อนบนเครื่อง SMT

สปริงหนีบเทป / สปริงแรงดึง
รักษาแรงดึงเทปที่เหมาะสมและป้องกันการเลื่อนของเทป

2. ส่วนประกอบนิวเมติก

กระบอกสูบลม
ขับเคลื่อนกลไกการเลื่อนเทป
โดยปกติจะเป็นกระบอกสูบแบบทำงานสองทางหรือแบบทำงานทางเดียวขนาดเล็ก เฉพาะรุ่นตัวป้อน

โซลินอยด์วาล์ว (สำหรับบางประเภทแถว)
ควบคุมการจ่ายอากาศเปิด/ปิดให้กับตัวป้อนแต่ละตัว (ภายนอกหน่วยตัวป้อน)

ขั้วต่อท่ออากาศ / ข้อต่อ
ข้อต่อแบบกดเพื่อเชื่อมต่อมาตรฐานสำหรับการป้อนอากาศอัด

ท่อเก็บเสียง
ลดเสียงรบกวนจากการปล่อยอากาศและป้องกันกระบอกสูบ

3. เครื่องมือทดสอบและบำรุงรักษา

จิ๊กสอบเทียบตัวป้อน (สำหรับซีรีส์ CP)
ใช้สำหรับการทดสอบการเลื่อนเทปและการจัดตำแหน่งจังหวะนอกเครื่อง

เครื่องมือหนีบสปริง
ช่วยในการเปลี่ยนสปริงตัวป้อนภายในอย่างปลอดภัย

ตัวควบคุมแรงดันอากาศ
ควบคุมแรงดันอากาศขาเข้าให้ตรงกับข้อมูลจำเพาะของตัวป้อน (โดยทั่วไป 0.4–0.6 MPa)

4. อุปกรณ์เสริมเบ็ดเตล็ด

ชั้นวางจัดเก็บตัวป้อน
รถเข็นตัวป้อนหรือชั้นวางจัดเก็บที่ปลอดภัย ESD สำหรับการจัดระเบียบตัวป้อนในระหว่างเวลาที่ไม่ได้ใช้งาน

อะแดปเตอร์ที่วางม้วน
สำหรับการติดตั้งม้วนเทปอย่างแน่นหนาบนตัวป้อน

เครื่องม้วนเทปเสียกลับ (อุปกรณ์เสริม ถ้าได้รับการสนับสนุน)
กลไกในการม้วนและรวบรวมเทปปิดที่เสียในระหว่างการป้อน

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – Samsung 8 มม. Pneumatic Feeder

1. ส่วนประกอบทางกล

2. ส่วนประกอบนิวเมติก

3. การสอบเทียบและเครื่องมือ

4. อุปกรณ์เสริมเบ็ดเตล็ด

หมายเหตุ: หมายเลขชิ้นส่วนที่แน่นอนอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับรุ่นและชุดของตัวป้อนซีรีส์ CP ของคุณ (เช่น CP45, CP40L, CP60) ตรวจสอบป้ายบนตัวเครื่องตัวป้อนเสมอเพื่อความเข้ากันได้อย่างสมบูรณ์

คู่มือคำถามที่พบบ่อย – Samsung 8 มม. Pneumatic Feeder

1. Samsung 8 มม. Pneumatic Feeder ใช้ทำอะไร?

ได้รับการออกแบบมาเพื่อป้อนเทปขนส่งขนาด 8 มม. ที่มีส่วนประกอบแบบติดตั้งบนพื้นผิว (เช่น ตัวต้านทาน 0402, 0603, 0805, ตัวเก็บประจุ, IC ขนาดเล็ก) ลงในเครื่อง Samsung CP-series SMT โดยใช้ลมอัดเพื่อเลื่อนเทป

2. เข้ากันได้กับเครื่อง SMT รุ่นใดบ้าง?

ตัวป้อนนี้เข้ากันได้กับรุ่นต่อไปนี้:

Samsung CP40, CP45, CP60
บางรุ่นของ CP45FV และ CP40L

เครื่องเหล่านี้ต้องการตัวป้อนชนิดนิวเมติก ไม่ใช่ไฟฟ้า

3. ทำงานอย่างไร?

ตัวป้อนใช้กระบอกสูบที่ขับเคลื่อนด้วยลมอัดเพื่อจัดทำดัชนีเทปไปข้างหน้า เทปจะเลื่อนไปข้างหน้าหนึ่งระยะต่อรอบการวาง ซึ่งจะเปิดเผยส่วนประกอบถัดไปสำหรับการหยิบขึ้นมาโดยหัววาง

4. แรงดันอากาศที่ต้องการสำหรับการทำงานคืออะไร?

แรงดันใช้งานทั่วไป:
0.4 ถึง 0.6 MPa (4–6 bar)
ต่ำเกินไป = การป้อนล้มเหลว
สูงเกินไป = การจัดตำแหน่งส่วนประกอบผิดพลาดหรือเทปเสียหาย

5. รองรับเทปประเภทใดบ้าง?

ความกว้างของเทป: 8 มม.
ประเภทเทป: เทปพลาสติกหรือกระดาษแบบนูน
ประเภทส่วนประกอบ: ตัวต้านทานชิป ตัวเก็บประจุ LED สารกึ่งตัวนำขนาดเล็ก

6. ปัญหาทั่วไปและเคล็ดลับการแก้ไขปัญหาคืออะไร?

7. ชิ้นส่วนใดที่มักถูกเปลี่ยน?

กระบอกสูบลม – J70541004A
สปริงคืนตัว – J90651007A
รางนำเทป – J66021001A
ตัวดันเทปปิด – J66011003A
ลูกบิด/หมุดล็อค – J70613008A
ขั้วต่อท่อ – J70631015A

8. ฉันจะทดสอบตัวป้อนได้อย่างไร?

ใช้กล่องทดสอบตัวป้อนด้วยตนเอง (เช่น J13014002A) หรือจิ๊กสอบเทียบ (J13013001A) เพื่อจำลองการป้อนโดยไม่ต้องรันเครื่อง SMT เต็มรูปแบบ

9. รองรับการม้วนเทปปิดกลับหรือไม่?

การตั้งค่าบางอย่างอนุญาตให้ใช้ม้วนเทปปิดกลับ (เช่น J13014004A) แต่ตัวป้อนนิวเมติกแบบแรกๆ จำนวนมากไม่รองรับการม้วนกลับอัตโนมัติ

10. ควรทำการบำรุงรักษาบ่อยแค่ไหน?

ทุกวัน: เป่าฝุ่นออก ตรวจสอบเส้นทางเทป
ทุกสัปดาห์: ตรวจสอบการรั่วไหลของอากาศ ตรวจสอบสปริงและชิ้นส่วนที่เคลื่อนไหว
ทุกเดือน: หล่อลื่นกระบอกสูบลม เปลี่ยนชิ้นส่วนที่สึกหรอ
ทุกไตรมาส: ตรวจสอบและสร้างใหม่ทั้งหมดหากจำเป็น
