เครื่องให้อาหาร Samsung CWEF-YE32-V8 ความแม่นยําสูง เพื่อการวางส่วนประกอบอย่างมีประสิทธิภาพ

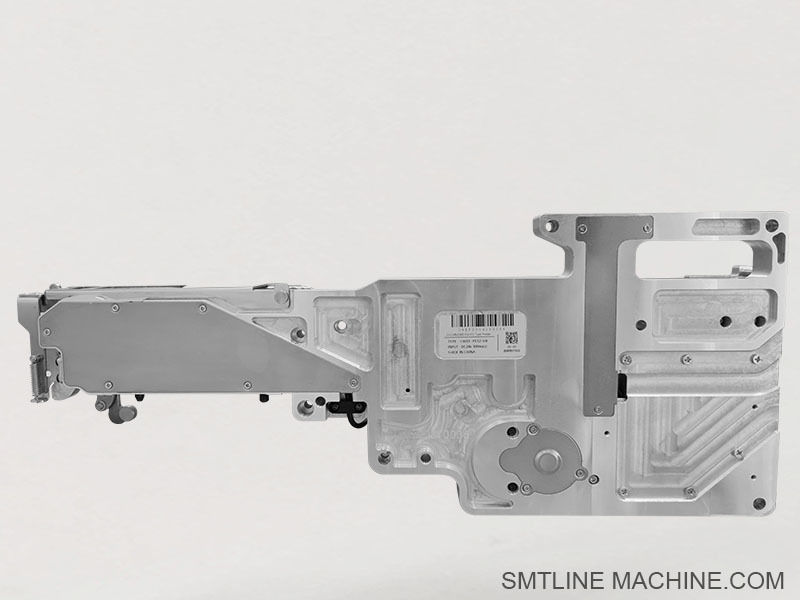

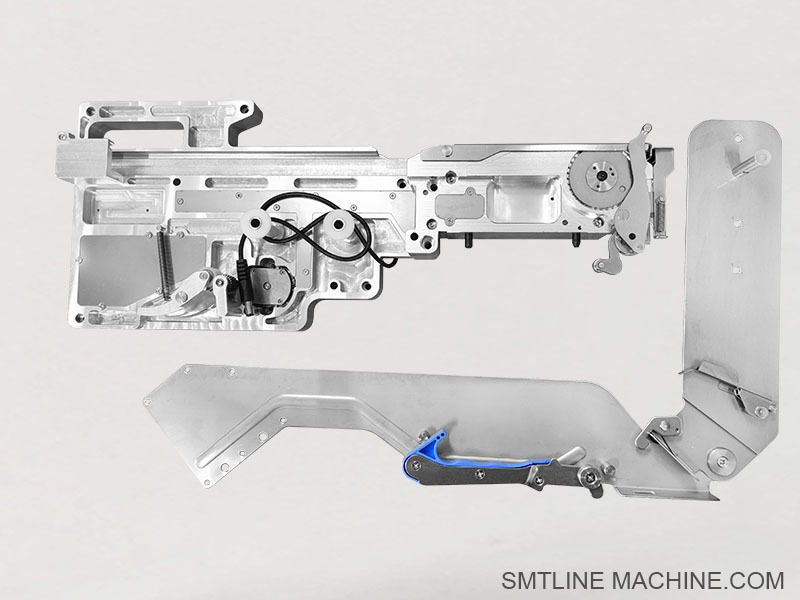

Samsung Feeder CWEF-YE32-V8

บทนำผลิตภัณฑ์ – Samsung CWEF-YE32-V8 Feeder

รุ่นที่เชื่อถือได้ของ Samsung 32 mm intelligent electric feeder – ออกแบบมาสำหรับสายการผลิต SMT ที่รวดเร็วและหลากหลาย โดยใช้แพลตฟอร์ม pick-and-place ของ Samsung / Hanwha (รุ่น SM, CP, DECAN, SME)

คุณสมบัติหลัก

การทำงานด้วยระบบไฟฟ้า ขจัดความต้องการอากาศอัด
รองรับเทปขนาด 32 มม. เหมาะสำหรับส่วนประกอบขนาดใหญ่และ IC ขนาดเล็ก
ใช้งานร่วมกับอินเทอร์เฟซคอนเนคเตอร์แบบ 4 หรือ 5 พิน ขึ้นอยู่กับรุ่นของเครื่อง
มอเตอร์, ตัวเข้ารหัส, และตรรกะเซ็นเซอร์ในตัว ช่วยให้การป้อนมีความแม่นยำและการตรวจจับข้อผิดพลาด
รองรับการสลับ feeder อย่างรวดเร็วและชุด feeder ความหนาแน่นสูง

ข้อมูลจำเพาะทั่วไป

ความกว้างของเทป: 32 มม. (มาตรฐานเลนเดียว)
ระบบขับเคลื่อน: มอเตอร์ภายใน + PCB ควบคุม (เฟิร์มแวร์ V8)
การติดตั้ง: เข้ากันได้กับชุด feeder ของ Samsung/Hanwha สำหรับเครื่อง SM/CP/SME/DECAN
คุณสมบัติ: การเลื่อนเทป, การตรวจจับปลาย/การมีอยู่ของเทป, การตอบสนองของมอเตอร์, การกรอกลับเทปปิดผนึก (อุปกรณ์เสริม)

การใช้งาน

ใช้สำหรับป้อนส่วนประกอบขนาดกลางถึงขนาดใหญ่ (ตัวเหนี่ยวนำชิป, ตัวเก็บประจุ, ขั้วต่อ, IC ขนาดเล็ก) ในสาย SMT ปริมาณมากบนแพลตฟอร์มเช่น:

SM421, SM471, SM482
CP series: CP40 / CP45 / CP60
DECAN S1/S2
สาย feeder ไฟฟ้า SME series

การบำรุงรักษาทั่วไปและอุปกรณ์เสริมที่เกี่ยวข้อง

อะไหล่หลักที่ใช้ร่วมกันกับ feeder ไฟฟ้าของ Samsung ที่คล้ายกัน ได้แก่:

รางนำเทป
ตัวดันเทปปิดผนึกและรีล
ชุดมอเตอร์และกระปุกเกียร์
PCB เซ็นเซอร์และบอร์ดเข้ารหัส
ชุดเซ็นเซอร์ปลายเทป
จิ๊กสอบเทียบสำหรับการทดสอบการจัดตำแหน่ง

อุปกรณ์เสริมที่เกี่ยวข้อง – Samsung CWEF-YE32-V8 Feeder

1. ส่วนประกอบทางกล

ชุดรางนำเทป
ช่วยให้การป้อนเทปขนาด 32 มม. เป็นไปอย่างราบรื่นและการวางตำแหน่งส่วนประกอบที่แม่นยำ

ตัวดันเทปปิดผนึก
ยกและแยกเทปปิดผนึกออกจากตัวนำเพื่อเปิดส่วนประกอบสำหรับการหยิบ

แผ่นปิดด้านบน / ชุดหนีบ
ยึดเทปส่วนประกอบให้อยู่กับที่เพื่อหลีกเลี่ยงการป้อนผิดพลาด

หมุดล็อค / ลูกบิดล็อค Feeder
ยึด feeder เข้ากับช่องชุด feeder ระหว่างการทำงานของเครื่อง

แผ่นปิดด้านข้าง Feeder
ปกป้องส่วนประกอบภายในและตัวเรือนมอเตอร์จากความเสียหายหรือเศษขยะ

2. ส่วนประกอบขับเคลื่อนและอิเล็กทรอนิกส์

ชุดมอเตอร์สเต็ปเปอร์
ขับเคลื่อนกลไกภายในของ feeder เพื่อเลื่อนเทปอย่างแม่นยำ

กระปุกเกียร์ / ชุดขับเคลื่อน
ถ่ายโอนแรงบิดจากมอเตอร์ไปยังกลไกการป้อนเทป

PCB ควบคุมหลัก
จัดการการควบคุมมอเตอร์ การสื่อสาร และอินพุต/เอาต์พุตเซ็นเซอร์

บอร์ดเซ็นเซอร์เทป (เซ็นเซอร์การมีอยู่และปลาย)
ตรวจจับการมีอยู่ของเทปและแจ้งเตือนเมื่อรีลหมดหรือมีการจัดตำแหน่งที่ไม่ถูกต้อง

สายสัญญาณ Feeder (4 พิน หรือ 5 พิน)
ให้สัญญาณไฟและควบคุมจากเครื่อง pick-and-place ไปยัง feeder

3. เครื่องมือสอบเทียบและการบำรุงรักษา

จิ๊กสอบเทียบ Feeder / อุปกรณ์ทดสอบ
ช่วยให้สามารถทดสอบ ปรับ และตรวจสอบประสิทธิภาพของ feeder นอกเครื่องได้

รีลกรอกลับเทป
รวบรวมขยะเทปปิดผนึกเพื่อการทำงานที่สะอาดและมีประสิทธิภาพ

แผ่นสปริง / แผ่นอัด
ใช้แรงกดเพื่อรักษาการจัดตำแหน่งเทประหว่างการป้อน

ตัวยึดรองรับรางนำเทป
รับประกันความแข็งแกร่งและความแม่นยำในเส้นทางเทป

4. การจัดเก็บและการจัดการ

ชั้นวาง / รถเข็นจัดเก็บ Feeder
ใช้เพื่อจัดระเบียบและจัดเก็บ feeder หลายตัวอย่างปลอดภัยเมื่อไม่ได้ใช้งาน

ถาด Feeder
ช่วยในการโหลด/ขนถ่ายอย่างเป็นระเบียบระหว่างการเปลี่ยน

อุปกรณ์เสริมเหล่านี้จำเป็นสำหรับการทำงาน การจัดตำแหน่ง และการบำรุงรักษา CWEF-YE32-V8 32mm electric feeder และมักใช้ร่วมกันในความกว้างของ feeder ไฟฟ้า Samsung อื่นๆ (8mm, 12mm, 24mm, ฯลฯ)

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – Samsung CWEF-YE32-V8 Electric Feeder

1. ส่วนประกอบทางกล

2. ส่วนประกอบไฟฟ้า / ไดรฟ์

3. เครื่องมือสอบเทียบ / บำรุงรักษา

ชิ้นส่วนเหล่านี้เป็นการเปลี่ยนโดยตรงหรือส่วนประกอบที่เข้ากันได้ซึ่งใช้กันทั่วไปใน feeder ไฟฟ้า Samsung/Hanwha SME-series รวมถึง CWEF-YE32-V8

คู่มือคำถามที่พบบ่อย – Samsung CWEF-YE32-V8 Electric Feeder

1. CWEF-YE32-V8 ใช้ทำอะไร?

CWEF-YE32-V8 เป็น feeder ไฟฟ้าอัจฉริยะขนาด 32 มม. ที่ใช้ในการจ่ายส่วนประกอบแบบติดตั้งบนพื้นผิวขนาดกลางถึงขนาดใหญ่ (เช่น ขั้วต่อ, IC, โมดูลพลังงาน) จากเทปตัวนำไปยังเครื่อง SMT เช่น SM, CP, DECAN และ SME series

2. เข้ากันได้กับเครื่อง SMT รุ่นใดบ้าง?

ใช้งานได้กับเครื่อง pick-and-place ของ Samsung/Hanwha ที่รองรับ feeder ไฟฟ้า รวมถึง:

SM Series: SM421, SM471, SM482
CP Series: CP45, CP60
DECAN Series: S1, S2
SME Series: ชุด feeder ที่รองรับ 4 พิน หรือ 5 พิน (ตรวจสอบรุ่นคอนเนคเตอร์)

3. อะไรคือความแตกต่างหลักระหว่างรุ่น V8 และรุ่น V7 เก่า?

รุ่น V8 มีเฟิร์มแวร์ภายในที่ได้รับการปรับปรุง รอบการป้อนที่เร็วขึ้น ประสิทธิภาพของมอเตอร์ที่เชื่อถือได้มากขึ้น และความเข้ากันได้ที่ดีขึ้นกับระบบ DECAN/SME ใหม่กว่า

4. เป็นแบบไฟฟ้าหรือแบบนิวเมติก?

เป็นแบบไฟฟ้าเต็มรูปแบบ หมายความว่าทำงานผ่านมอเตอร์ในตัวและตัวควบคุม PCB โดยไม่จำเป็นต้องใช้อากาศอัด

5. รองรับส่วนประกอบหรือเทปขนาดใด?

ความกว้างของเทป: 32 มม.
เหมาะสำหรับส่วนประกอบอิเล็กทรอนิกส์ขนาดใหญ่ เช่น:

IC ขนาดใหญ่
โมดูล RF
ขั้วต่อ
สารกึ่งตัวนำกำลัง

6. ปัญหาทั่วไปคืออะไรและจะแก้ไขปัญหาอย่างไร?

7. ชิ้นส่วนใดที่ถูกเปลี่ยนบ่อยที่สุด?

ชุดมอเตอร์ – J90551427A
กระปุกเกียร์ – J90651417A
PCB เซ็นเซอร์ – J67031002A
รางนำเทป – J66021001A
ตัวดันเทปปิดผนึก – J66011003A
PCB ควบคุม – J90851407A

8. ฉันจะสอบเทียบหรือทดสอบ feeder ได้อย่างไร?

ใช้จิ๊กสอบเทียบ Feeder (เช่น J13013001A) เพื่อตรวจสอบการเลื่อน การจัดตำแหน่ง และการตรวจจับข้อผิดพลาดของ feeder นอกเครื่อง SMT

9. รองรับการกรอกลับเทปปิดผนึกหรือไม่?

ใช่ สามารถติดตั้งรีลกรอกลับเทป (เช่น J13014004A) เพื่อจัดการขยะเทปปิดผนึกระหว่างการทำงาน

10. ฉันควรบำรุงรักษาบ่อยแค่ไหน?

การใช้งานเบา: ทำความสะอาดและตรวจสอบทุก 1–2 สัปดาห์
การใช้งานหนัก: ตรวจสอบหลังจากการใช้รีลหรือกะงานแต่ละครั้ง
รายไตรมาส: เปลี่ยนมอเตอร์หรือชิ้นส่วนทางกลที่สึกหรอขึ้นอยู่กับภาระงาน
