เครื่องให้อาหาร Samsung CWEF-YE8-V7 ที่มีความแม่นยําสําหรับการติดตั้งส่วนประกอบที่ประสิทธิภาพ

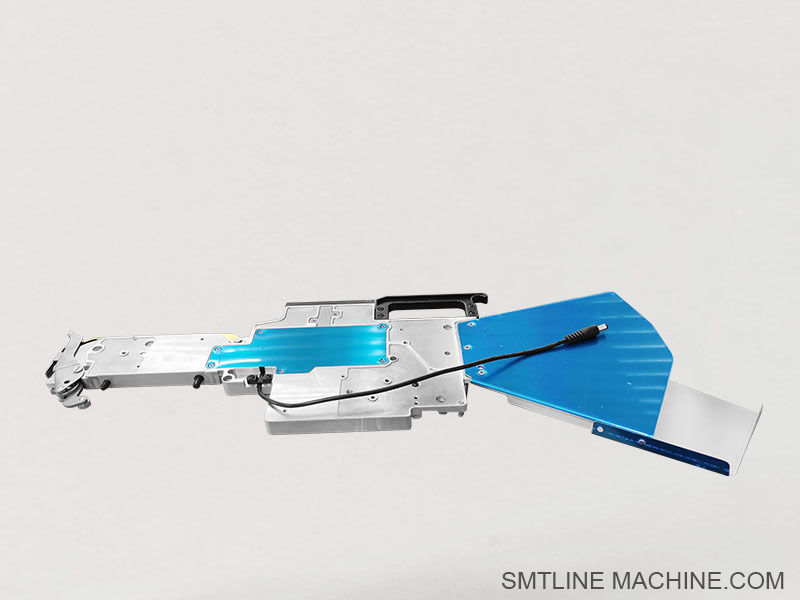

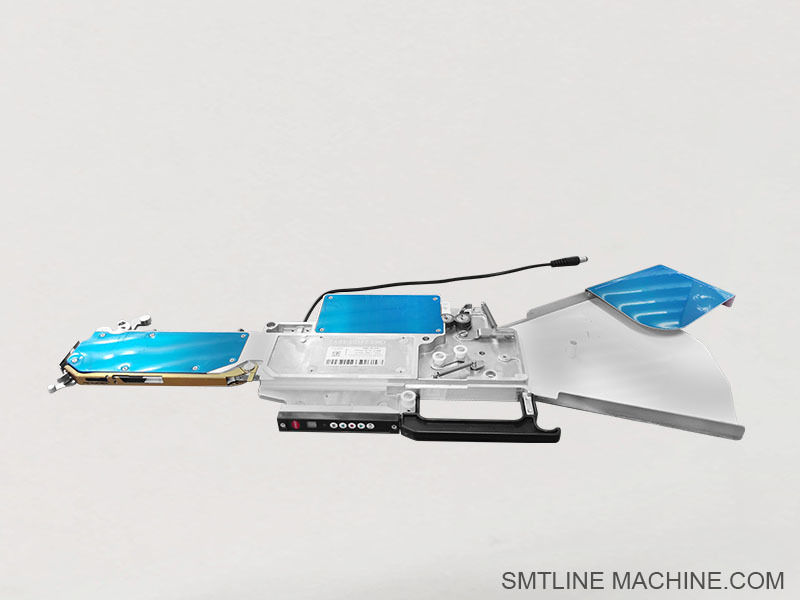

เครื่องป้อนอาหาร Samsung CWEF-YE8-V7

การนําเสนอผลิตภัณฑ์ Samsung CWEF-YE8-V7 Feeder

Samsung CWEF‐YE8‐V7 เป็นเครื่องให้อาหารไฟฟ้าขนาด 8 มิลลิเมตรที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อการบูรณาการอย่างต่อเนื่องกับเครื่อง SMT ของ Samsung/Hanwha (อุปกรณ์เช่น SM/CP/SE ซีรีส์)เครื่องให้อาหารที่ฉลาดนี้ ทําให้ลวดเทปสําหรับเครื่องต่อต้านชิปเคลื่อนที่ได้อย่างน่าเชื่อถือ, คอนเดเซนเตอร์ และส่วนประกอบเล็ก ๆ ที่ไม่ทํางานในการประกอบ SMT ความเร็วสูง

ลักษณะสําคัญ

ระบบขับเคลื่อนไฟฟ้ารับประกันการให้อาหารอย่างแม่นยํา ด้วยการตั้งค่าความสูงที่ปรับได้ ไม่จําเป็นต้องใช้อากาศแบบลม
ความเหมาะสมกับเทป 8 มิลลิเมตร, เฟอร์เมตมาตรฐานสําหรับส่วนประกอบชิปที่ใช้กันทั่วไป
ความเหมาะสม SME/SM/CP/Hanwha รองรับอย่างกว้างขวางในระบบนิเวศของแพลตฟอร์ม Pick-and-place ของ Samsung
การบูรณาการโคเดอร์และเซ็นเซอร์ที่เชื่อถือได้ ป้องกันการใส่เทปผิดพลาดและปรับปรุงความแม่นยําในการเลือกส่วนประกอบ
การสร้างที่คอมแพคและแข็งแกร่ง, ออกแบบเพื่อเข้ากับธนาคารอาหารที่อัดแน่นและสนับสนุนการเปลี่ยนเร็ว

รายละเอียดทั่วไป

ความกว้างของเทป: 8 mm (มาตรฐาน)
เครื่องขับเคลื่อนเครื่องอาหาร: มอเตอร์ไฟฟ้าที่มีไมโครคอนโทรลเลอร์บูรณาการ
อินเตอร์เฟซ: เครื่องเชื่อมแบบ Samsung/Hanwha SM/CP
การตั้งค่า Pin: ปกติมี 4 หรือ 5 pin
การติดตั้ง: เหมาะสมกับเร็กแคสเต็ต ECM มาตรฐานในสาย Samsung / Hanwha

การใช้งาน

ใช้ใน Samsung / Hanwha การประกอบพื้นผิวสําหรับปรับขนาดสูงและการวางความละเอียด
เหมาะสําหรับการแปรรูปชิปส่วน (0805, 0603, 1206) และ passivals ขนาดเล็ก
สนับสนุนการทํางานของผลิตภัณฑ์ที่มีผสมผสานสูงที่มีการเปลี่ยนเครื่องอาหารบ่อย ๆ เนื่องจากการออกแบบการลด / ถอนเร็ว

ความเหมาะสมและตัวเลือกการซื้อ

มักถูกขายเป็นของมือสองหรือซ่อมแซมผ่านผู้จําหน่ายอะไหล่ SMT ทดสอบพร้อมการรับประกัน
มีให้เลือกหลายแบบ: สไตล์เครื่องเชื่อม 4 ปิน / 5 ปิน บางแบบมีล็อกก์การควบคุม V7 ที่อัพเดท
มักมีในแบบ CP40 ขนาด 8 มิลลิเมตร, SM-series และ tray feed

อุปกรณ์เสริมที่เกี่ยวข้อง Samsung CWEF-YE8-V7 Feeder

1. อะไหล่เครื่องอาหาร

ช่องปิด / ช่องปิด
ใช้ในการจับเทปพกพาไว้อย่างมั่นคง และป้องกันการยับยั้งหรือยก

เทปนําทาง / แผ่นนําทาง
รับประกันการให้อาหารที่เรียบร้อยและแม่นยําของเทป 8 มม. ระหว่างการทํางานความเร็วสูง

การประกอบเครื่องกด / เครื่องกดเทป
รักษาความดันที่เหมาะสมและการจัดท่าของเทปปิดระหว่างการให้อาหาร

เครื่องตรวจจับเทป / เครื่องตรวจจับปลาย
สังเกตการมีหรือปลายของเทป; รับประกันการตรวจจับการเลือกส่วนประกอบที่แม่นยํา

2. เครื่องขับเคลื่อนและชิ้นส่วนเครื่องจักรกล

มอเตอร์อาหาร / รวมมอเตอร์ stepper
ให้พลังกับกลไกการให้อาหารภายใน (เครื่องให้อาหารไฟฟ้าใช้มอเตอร์ที่บูรณาการ)

ชุดเกียร์ / กล่องเกียร์
ส่งทอมป์จากมอเตอร์ไปยังรัดรัดรัด; อาจสกัดไปตามเวลา

อุปกรณ์อุดหนุน / กลมกลมปิน
ช่วยหมุนหรือรักษาความมั่นคงของลวดเทประหว่างการทํางาน

ปุ่มล็อค / คลิปติดตั้ง
ใช้ในการติดตั้งเครื่องให้อาหารกับธนาคารอาหารหรือสล็อตบนเครื่องรับและวาง

3. ส่วนประกอบไฟฟ้า

PCB ที่ให้อาหาร (บอร์ดควบคุม)
บริหารโลจิกการเคลื่อนไหว และสื่อสารกับอินเตอร์เฟซเครื่อง SMT

สายไฟ / เครื่องเชื่อม
เชื่อมต่อเครื่องให้อาหารกับสัญญาณควบคุมและเครื่องพลังงาน (มักเป็น 4-pin หรือ 5-pin ขึ้นอยู่กับรุ่น)

บอร์ดเซ็นเซอร์เครื่องอาหาร
ปรับปรุงการติดตามการเคลื่อนไหวของเทป, การปกปิดตําแหน่งเทป, หรือการตรวจสอบความผิดพลาด

4อุปกรณ์ปรับระดับและบํารุงรักษาเครื่องอาหาร

เครื่องปรับระดับเครื่องอาหาร / เครื่องติดตั้ง
ใช้ในการทดสอบและปรับขนาดเครื่องอาหารไฟฟ้านอกเครื่อง SMT

เครื่องบิดเทป / รีลเก็บเทป
เก็บเทปปกปิดระหว่างการให้อาหาร เพื่อป้องกันการแทรกแซงหรือซ้อน

ชุดทําความสะอาด / น้ํามันหล่อลื่น
สําหรับการบํารุงรักษาชิ้นส่วนเครื่องกล เช่น รอลเลอร์, เกียร์, และรถเลนนํา

5ราคการให้อาหาร / ที่เก็บของ

รถขนของเครื่องเลี้ยง
รถขนของเคลื่อนไหวสําหรับการจัดและจัดเก็บเครื่องเลี้ยงหลายตัว

ราคารับประทาน (ESD-safe)
ตัวถือเครื่องให้อาหารที่ปลอดภัยจากสแตติกสําหรับการบรรทุกและบรรจุ

จํานวนชิ้นที่เกี่ยวข้อง Samsung CWEF-YE8-V7 Feeder

1องค์ประกอบเครื่องจักรกล

J66021001A รางนําเทป
J66011003A ✅ องค์ประกอบเครื่องกดเทปปก
J70613008A ️ ปิงล็อค / ปุ่มล็อค
J66031011A ✅ องค์ประกอบปกด้านบน
J66031017A ✓ พล็อตปกด้าน

2. เครื่องขับเคลื่อนและส่วนประกอบไฟฟ้า

J90551427A √ รวมมอเตอร์เครื่องอาหาร
J90651417A หน่วยกล่องเกียร์ขับเคลื่อน
J91751403A √ เครื่องพับ / เครื่องจับ
J67031002A PCB เครื่องตรวจจับเทป
J90851407A √ บอร์ดควบคุมหลักของเครื่องอาหาร
J66011002A ✓ สายสัญญาณ / เครื่องเชื่อม

3อุปกรณ์ปรับระดับและบํารุงรักษา

J13013001A Jig Calibration Feeder / เครื่องทดสอบ
J67021010A ¢ การประกอบเซ็นเซอร์ปลายเทป
J66031013A รางปักเทปคู่นํา
J13014004A รางย้อนย้อนย้อนย้อนย้อนย้อนย้อนย้อน

4อุปกรณ์เสริมประสงค์และทั่วไป

J13012003A ราคารเก็บอาหาร (ESD Safe)
J25052013A มอเตอร์ลมลมเทปปกปิด
J66031022A รางสปริง (บราคเกตการกด)
J67041001A ∆ เครื่องตรวจจับ Encoder สําหรับการเคลื่อนไหวของเทป

คู่มือ FAQ Samsung CWEF-YE8-V7 ไฟฟู้ดไฟฟ้า

1เครื่องป้อนอาหาร CWEF-YE8-V7 ใช้สําหรับอะไร

เป็นเครื่องให้อาหารไฟฟ้าขนาด 8 มิลลิเมตรที่ใช้ในการจําหน่ายส่วนประกอบที่ติดตั้งบนพื้นผิว (โดยทั่วไป 0402, 0603, 0805, ฯลฯ) จากม้วนเทปไปยังเครื่องเก็บและวางของ Samsung / Hanwha เช่น SM, CP และ DECAN ซีรีส์

2มันเข้ากันได้กับเครื่องไหน

CWEF-YE8-V7 สามารถใช้งานได้กับแพลตฟอร์ม SMT ของ Samsung/Hanwha ได้หลายแบบ ได้แก่

SM320, SM421, SM471, SM482
CP40, CP45, CP60
DECAN S1/S2 และซีรีส์ SME
ตรวจสอบรายละเอียดของธนาคารอาหารของรุ่นของคุณ เพื่อให้แน่ใจว่ามีความสอดคล้อง (รุ่น 4 ปินหรือ 5 ปิน)

3เป็นไฟฟ้าหรือปนูเมติก?

เครื่องขับเคลื่อนด้วยไฟฟ้า โดยใช้มอเตอร์ที่ติดตั้งและเครื่องควบคุม PCB ไม่จําเป็นต้องใช้อากาศดัน ไม่เหมือนกับเครื่องให้อาหารแบบปนูเมติกเก่า

4มันรองรับขนาดส่วนประกอบอะไร

มันรองรับเทป 8 มิลลิเมตรมาตรฐาน ซึ่งมักจะใช้สําหรับส่วนประกอบเล็กๆ ที่ไม่ทํางาน เช่น

0402, 0603, 0805 เครื่องต่อรองและเครื่องประกอบความหนา
ICs หรือ LEDs ขนาดเล็กใน 8 มิลลิเมตรทับหรือเทปกระดาษ

5หน่วยอาหารทํางานและควบคุมอย่างไร?

เครื่องให้อาหารเชื่อมต่อกับเครื่องผ่านอินเตอร์เฟซไฟฟ้า 4 ปินหรือ 5 ปิน และถูกควบคุมโดยโปรแกรมของเครื่อง SMT

6อาการที่พบบ่อย คืออะไร?

การยับยั้งเทปหรือการให้อาหารผิดปกติ
เครื่องยนต์ไม่เคลื่อนย้ายเทป
ไม่มีการตอบสนองหรือการรับรู้จากเครื่อง
เทปปิดไม่เปลือกได้ถูกต้อง

มันอาจแสดงให้เห็นถึงปัญหาเกี่ยวกับมอเตอร์, เซ็นเซอร์, PCB หรือความผิดตรงทางกล

7อะไหล่ที่เปลี่ยนได้ทั่วไปคืออะไร?

สายทางนําเทป (J66021001A)
เครื่องยนต์ (J90551427A)
กล่องเกียร์ (J90651417A)
PCB เครื่องตรวจจับเทป (J67031002A)
เครื่องกดเทปปก (J66011003A)

8การบํารุงรักษาเครื่องให้อาหารอย่างไร?

ทําความสะอาดเส้นทางเทปเป็นประจําเพื่อหลีกเลี่ยงการสะสม
ตรวจสอบเครื่องมือและการทํางานของมอเตอร์ในช่วงเวลาหยุดทํางาน
เปลี่ยน อะไหล่ ที่ ทุบ หรือ ไม่ ตรง กัน ให้ ใหม่ ทันที
ใช้เครื่องปรับระดับการทดสอบการเคลื่อนไหวของ feeder ออฟไลน์

9มันรองรับเทปปิดลวดกลับหรือไม่

ใช่ มันสามารถติดตั้งแผ่นเทปปิด (ตัวอย่างเช่น J13014004A) เพื่อช่วยจัดการกับแผ่นเทปทิ้งอย่างสะอาดระหว่างการผลิต

10ผมสามารถระบุรุ่นหรือชนิดของเครื่องเชื่อมได้อย่างไร?

ตรวจสอบฉลากหรือเครื่องเชื่อมท้าย:

รุ่น 4 ปิน: รองรับเครื่องเก่า
เวอร์ชั่น 5 ปิน: รุ่นใหม่หรือระบบการตอบสนองที่พัฒนา
ยังมองหาเวอร์ชั่นฟอร์มแวร์หรือการระบุ "V7"
