ระบบตรวจสอบเหล็กเมช Yamaha YV100 ความแม่นยำสูงสำหรับการผลิต PCB

เครื่องตรวจสอบเครือเหล็ก Yamaha YV100ครับ
บริษัทของเราดําเนินการมา 11 ปี และแน่นอนจะเป็นตัวเลือกที่ดีที่สุดของคุณ ด้วยการรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

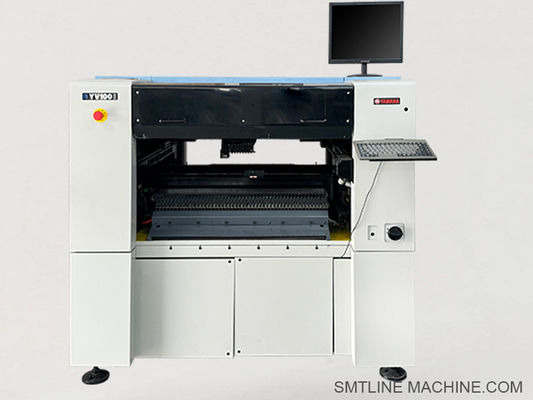

Yamaha YV100 Steel-Mesh (YV100X) การตรวจสอบ / เครื่องเลือกและวาง

ระดับความเร็วกลาง high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

เครื่องนี้เหมาะสําหรับการผลิตชุดขนาดกลาง และชุดอิเล็กทรอนิกส์ที่ซับซ้อน โดยเฉพาะอย่างยิ่งที่ความเร็วและความแม่นยํามีความสําคัญ

ลักษณะสําคัญ

การวางความเร็วกลาง: สูงสุด ~ 18,000 ส่วนประกอบ / ชั่วโมง (~ 0.2 วินาทีต่อชิป) และ ~ 2,100 QFPs / ชั่วโมง (~ 1.7 วินาทีต่อ QFP)
ความแม่นยําที่พิเศษ: ความแม่นยําการวาง ±0.05 mm (50 μm) ความแม่นยําการวาง ±0.03 mm (30 μm) ความซ้ําเต็ม
ระบบวงจรปิดแบบขับขี่คู่: รับประกันการควบคุมด้วยเครื่องยนต์ที่สม่ําเสมอและมีความน่าเชื่อถือสูง
ระดับองค์ประกอบที่กว้างขวาง: จากชิปขนาดเล็ก 0201 ถึง QFPs / BGAs / CSPs ขนาดใหญ่ 32 มม
มุมมองความละเอียดสูง: ใช้กล้องมวลภาพสองตัวเพื่อตรวจสอบการเลือกส่วนประกอบ, การจัดสรรและการตรวจสอบลูกผสม
การสนับสนุนสําหรับกระบอกพิเศษ: การออกแบบกระบอกบิน Yamaha ลดเวลาตาย, เหมาะสําหรับส่วนประกอบที่มีรูปร่างแปลกหรือมีความรู้สึก
การบูรณาการ SMT: รองรับกับเครื่องอาหารมาตรฐานขนาด 8 56 มิลลิเมตร, ตู้, ไม้, รูปแบบหลากหลาย; สื่อสารผ่านโปรโตคอล SMEMA

รายละเอียดเทคนิค

การจัดการ PCB: 50 × 50 mm ถึง 460 × 335 mm (บางแหล่งรายการความกว้างถึง 445 mm)
ความหนาของแผ่น: 0.4 ละ 3.0 มิลลิเมตร ([Shenzhen CN Technology Co. Ltd.][1])
ความแม่นยํา: ±0.1 มิลลิเมตรสําหรับชิปส่วน; ±0.08 มิลลิเมตรสําหรับ QFP/BGA ราง
ความเร็ว: ~ 18,000 CPH สําหรับส่วนประกอบเล็ก ~ 2,100 CPH สําหรับ QFPs ใหญ่
การสนับสนุนเครื่องอาหาร: สูงสุด 100 เครื่องอาหารเทปและ ~ 80 เครื่องอาหารแทรก
พลังงาน: 3 ขั้นตอน 220240/380 400 V, ~ 4 kVA ([บริษัทเชนเจน CN Technology Co. Ltd.][1])
ขนาด: ประมาณ 1.65 × 1.40 × 1.85 m; น้ําหนัก ~ 1.4 ∼ 1.6 ตัน
ความดันอากาศ: 0.55 MPa สําหรับระบบปนูเมติก

การใช้งาน

เหมาะสําหรับการผลิตชุดขนาดเล็กและกลาง อิเล็กทรอนิกส์ความแม่นยําสูง และการผลิตผสมสูง รวมถึงสาขาต่างๆ เช่น ออโต้, อุปกรณ์การแพทย์, อิเล็กทรอนิกส์ผู้บริโภคและระบบควบคุมอุตสาหกรรม.

ข้อดี

ความสามารถหลากหลาย: สามารถใช้เทป, ตู้, กระดาน และเครื่องให้อาหารจํานวนมาก
การตรวจสอบที่ติดตั้ง: กล้องถ่ายภาพหลายสายเพื่อตรวจสอบส่วนประกอบและตรวจพบความบกพร่อง
ประสิทธิภาพสูง: การออกแบบแบบโมดูลและการนําสายพัดไม่หยุด
ความสะดวกในการใช้งาน: อินเตอร์เฟสง่าย, กรอบ castings ทนทานสําหรับการบํารุงรักษาง่าย

อะไหล่และอุปกรณ์เสริมกล

ระยะเวลา / เข็มขัดขนส่ง (เช่นเข็มขัด Yamaha YV100)
หัวแอนเวียร์เซ็นเซอร์สําหรับการตรวจสอบการอยู่ของ PCB
เครื่องถือจม / กระดานจม เช่น KV8‐M7760‐00X (กระดานจม 76A) และ KV8‐M71S0‐50X (กระดานดูด) ([Alibaba][3])
มอเตอร์เซอร์โวและมอเตอร์แกน (X/Z) เช่น 90K55 ซีรีส์สําหรับ YV100II/X

องค์ประกอบไฟฟ้าและแวกุ๊ม

วาล์วซอลีนอยด์ระยะว่างและวาล์วระเหยที่ใช้ในการขับเคลื่อนจมน้ําและหัว
กล้อง CCD Multi‐Vision (ตัวอย่างเช่น KV8‐M7310‐00X, KV8‐M73A0‐30X) สําหรับการวางและตรวจสอบ

ระบบอากาศและลม

เครื่องดับและกระบอก (ตัวอย่างเช่น KG7‐M9165‐00X / KG7‐M9166‐00X สําหรับ Yamaha YV100II)
เครื่องกรองอากาศ / เซลโนอิดแวลล์สัมมนาสําหรับการควบคุมระยะว่างและลม

ส่วนโครงสร้างและการเคลื่อนไหว

เชือกลาก / เชือกสายไฟสําหรับการป้องกันสายไฟ
หมุนสปริง สปริงและตัวควบคุม เช่น KL3‐M1348‐10X และ K93‐M1388‐00X ที่ใช้ในการบํารุงรักษา
เครื่องดับกระบอก (ตัวอย่างเช่น KG7‐M9166‐00X, K40‐M7133‐00X) เพื่อการเคลื่อนไหวของหัวได้เรียบร้อย ([SMT Spare Parts Supplier]".

ชุดบํารุงรักษาและอุปกรณ์ใช้

อุปกรณ์กรอง เครื่องทําความสะอาด และกรองสูบถังเซรามิกสําหรับตรวจสอบและบํารุงรักษาหัวสูบถัง&x20;
อะไหล่แกน / กล่อง เช่น KV8-M712S-A0X / KV8-M713S-A0X ที่ใช้ในชุดแกน X/Y/Z

สรุปหมายเลขส่วนร่วม

เข็มขัด: Yamaha YV100 ระยะเวลา / เข็มขัดขนส่ง
เซนเซอร์: หัวเซนเซอร์คอนเวียร์ (เฉพาะรุ่น)
ช่อง / ไม้: KV8‐M7760‐00X (ช่อง 76A), ช่องดูด KV8‐M71S0‐50X ([Alibaba][3])
วาล์วและโซเลโนอิดระยะว่าง: KV7-M7171-10X ฯลฯ
กล้อง: KV8‐M7310‐00X, KV8‐M73A0‐30X กล้อง CCD
ซิลินเดอร์และดัมเปอร์: KG7‐M9165‐00X, KG7‐M9166‐00X

จํานวนชิ้นที่เกี่ยวข้อง

ช่องเจาะและส่วนดูด

KV8-M7760-00X ✅ ช่องเจาะ 76A (มุ่งหมายทั่วไป)
KV8-M7710-00X ️ ด้านปาก 71A
KV8-M7730-00X ✅ ด้านออก 73A
KV8-M71S0-50X │ องค์ประกอบสต๊อบระบายน้ําดูด
KV8-M71S0-A0X ✅ กล่องสต๊อปของกระปุก (กล่องความแม่นยํา)
KV8-M8870-00X │ องค์ประกอบแกนกระบอก

ระบบวิชั่น / กล้อง

KV8-M7310-00X หน่วยเลนส์กล้อง CCD
KV8-M73A0-30X กล้องมวลวิชั่น (การปรับ / ตรวจสอบ)
KHJ-MC10U-00 หน่วยแสงสําหรับระบบมองเห็น

ส่วนประกอบการเคลื่อนไหวและการขับเคลื่อน

K87-M9155-H0X ‡ YV100II มอเตอร์แกน X
KH1-M9161-00X มอเตอร์แกน Z
KHJ-M9266-00X √ เครื่องขับรถระบายอากาศ (เครื่องขับเคลื่อนปนูเมติก)
K87-M9195-00X ✅ เข็มขัดสําหรับการเคลื่อนไหวหัว

ส่วนอากาศ / ปนูเมติก

K46-M8527-COX ️ เครื่องกรองอากาศสําหรับหน่วยสูบ
K46-M8527-10X เครื่องผลิตแวก (สําหรับการดูดน้ํา)
KG7-M9166-00X ซิลินเดอร์ดัมเปอร์สําหรับหัว YV100
KHJ-M9165-00X ซิลินเดอร์อากาศขนาดเล็กสําหรับยก Z

ส่วนประกอบไฟฟ้าและเซ็นเซอร์

KV7-M91K3-00X เซ็นเซอร์ภาพในเครื่อง
K46-M8591-00X เซ็นเซอร์ความใกล้ชิด
KV7-M7171-10X วาล์วโซเลนอยด์ (สําหรับการสลับแอกระแส)
K46-M8527-10X ธาตุกรองสแตตติกสําหรับปั๊มสูบแอก

กรอบและเครื่องจักรกล

K46-M114B-00X การนําแกน (การสนับสนุนแกน Z)
KHJ-M1388-00X เครื่องยืดส้นสปริง
KL3-M1348-10X ️กลไกปิดกระจก
K46-M7133-00X คอนเซ็ปต์กระบอกยก

อาหาร / สารสรรพสินค้า

KHJ-MC400-000 หน่วยอินเตอร์เฟซของเครื่องอาหาร
KHJ-MD100-00 ฐานรองรับสํานักข่าว
K87-M91D0-H0X ∆ PCB เครื่องควบคุมเครื่องอาหาร

รายการนี้รวมถึงชิ้นส่วนที่ต้องการบ่อยสําหรับการบํารุงรักษา, การปรับปรุง, และการเปลี่ยนในเครื่องจักร Yamaha YV100/X/XG/II.

คู่มือ FAQ Yamaha YV100 เครื่องตรวจสอบเครือเหล็ก

1เครื่องตรวจสอบเครือเหล็ก YV100 ใช้สําหรับอะไร?

อุปกรณ์นี้เป็นระบบเลือกและวางที่ที่มีความสามารถในการตรวจสอบทางสายตาที่บูรณาการและการจดทะเบียนเครือเหล็ก ( stencil).

2อุปกรณ์นี้สามารถจัดการส่วนประกอบขนาดเล็กและขนาดใหญ่ได้หรือไม่

ใช่ มันสามารถวางส่วนประกอบที่หลากหลาย จากชิป 0201 ไปยัง QFP 32 มิลลิเมตร BGA และ CSP

3ความเร็วในการวางคืออะไร?

ความเร็วการวางแบบปกติคือ:

~ 18,000 CPH (ชิปต่อชั่วโมง) สําหรับส่วนประกอบมาตรฐาน
~ 2,100 CPH สําหรับ QFP ที่เสียงดี หรือ IC ที่ซับซ้อน

4การตรวจสอบแบบไหนที่สนับสนุน?

การจัดสรรปาสตาร์และสเตนซิล (เครือเหล็ก)
การมี/ไม่มีส่วนประกอบ
การยอมรับแบบเชื่อถือ
การตรวจสอบทิศทางและตําแหน่ง ผ่านกล้องมูลติวิชั่น

5มันรองรับการสื่อสาร SMEMA ไหม?

ใช่ ซีรีย์ YV100 เป็นที่สอดคล้องกับ SMEMA ได้อย่างเต็มที่ และสามารถสื่อสารกับคอนเวียร์ด้านบน / ด้านล่าง, เครื่องบรรทุก, หรือระบบ AOI

6มันสามารถใช้เครื่องให้อาหารแบบต่าง ๆ ได้หรือไม่

ใช่ มันรองรับ:

เครื่องเลี้ยงเทป (8 56 มม.)
เครื่องเลี้ยงจาน
เครื่องเลี้ยงไม้
เครื่องอาหารส่วนประกอบแบบหลากหลาย
นอกจากนี้ยังรองรับ Yamaha ไฟฟิตไฟฟ้าและปนูเมติก

7ขนาด PCB มันสามารถรับมือได้ขนาดไหน

มันจัดการ PCB จาก 50 × 50 มิลลิเมตรถึง 460 × 335 มิลลิเมตร, ด้วยช่วงความหนาของบอร์ด 0.4 ~ 3.0 มิลลิเมตร.

8ความแม่นยําในการวาง

ความแม่นยําการวางของชิป ± 0.05 mm
± 0.03 มิลลิเมตรการซ้ําสําหรับการติดตั้งความละเอียดสูง

9ต้องการการฝึกอบรมผู้ใช้เครื่องไหม

ใช่ ผู้ใช้งานควรได้รับการฝึก:

การเขียนโปรแกรม PCB (การสร้างแผนที่องค์ประกอบ การตั้งค่าแบบเชื่อถือ)
การเปลี่ยนจมูก
การปรับระดับเครื่องอาหาร
การบํารุงรักษาประจําวัน (ทําความสะอาดกรอง, ตรวจเชิงจุ)

10ภารกิจการบํารุงรักษาหลัก ๆ คืออะไร?

ทําความสะอาดและตรวจสอบจมน้ําและเครื่องกรองเป็นประจํา
เปลี่ยนเข็มขัดที่ใช้และส่วนแวกลื่น
ตรวจสอบการปรับรูปภาพและการปรับระดับ
ทําความสะอาดเซ็นเซอร์และดําเนินการทดสอบแกน Z

11อะไหล่สํารองที่พบบ่อยที่สุดคืออะไร

ช่องเจาะ (เช่น 71A, 76A)
เครื่องดูด
วาล์วระยะว่าง
เข็มขัดเวลา
เครื่องถ่ายภาพ CCD และชุดเลนส์
เครื่องตรวจจับภาพและซอลีนอยด์วาล์ว

12. มันรองรับ MES หรือการติดตามบาร์โค้ด?

รูปแบบบางรุ่นรองรับการสแกนบาร์โค้ดและการบูรณาการติดตามกับระบบ MES (ต้องการโมดูลหรืออินเตอร์เฟสเพิ่มเติม)
