เครื่องรุ่น XY-X250S สำหรับแผ่นล่างแบบรางคู่, เครื่องขนถ่าย PCB แบบรางคู่เพื่อการขนถ่าย PCB ที่ราบรื่น

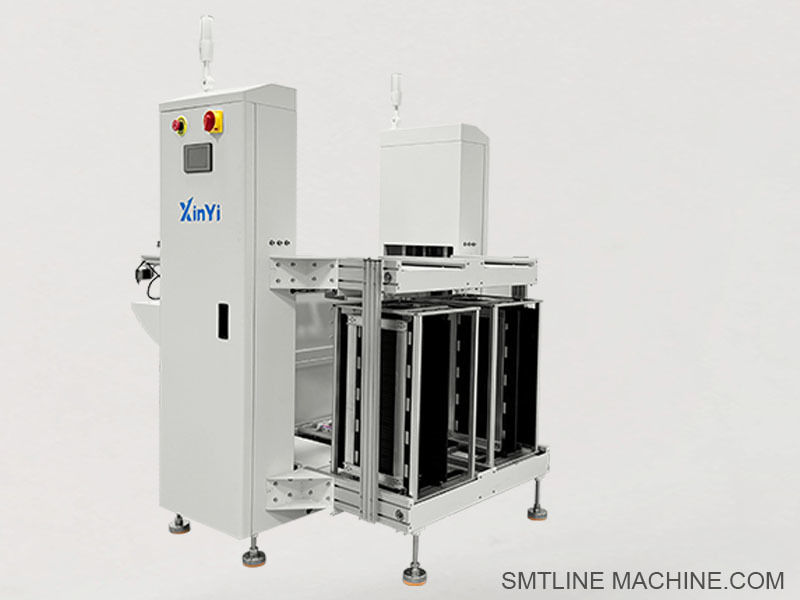

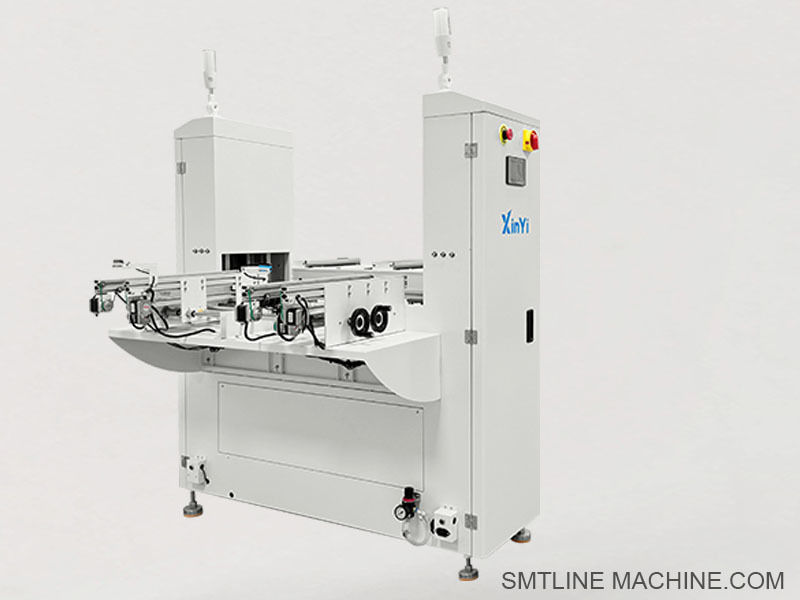

เครื่องจักรแผ่นล่างแบบรางคู่ (รุ่น XY-X250S) Dual Track PCB Unloader (รุ่น XY-X250S)​
บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว



บทนำผลิตภัณฑ์ – Dual Track PCB Unloader (รุ่น XY-X250S)
XY-X250S เป็นเครื่องขนถ่าย PCB แบบรางคู่ประสิทธิภาพสูง ออกแบบมาเพื่อรวบรวม PCB สำเร็จรูปจากปลายสายการผลิต SMT โดยอัตโนมัติ มีรางลำเลียงอิสระสองราง ทำให้สามารถขนถ่าย PCB จากเตาอบรีโฟลว์แบบสองเลน, เครื่อง AOI หรือสถานีทดสอบ และจัดเรียงลงในนิตยสารอย่างเรียบร้อยเพื่อเข้าสู่ขั้นตอนการประมวลผลหรือการบรรจุหีบห่อต่อไป
อุปกรณ์นี้เหมาะสำหรับสภาพแวดล้อม SMT ที่มีปริมาณมากและมีความเร็วสูง ซึ่งต้องการระบบอัตโนมัติที่ราบรื่น ประสิทธิภาพการใช้พื้นที่ และการจัดการ PCB ประเภทต่างๆ พร้อมกันอย่างยืดหยุ่น

คุณสมบัติหลัก:
การขนถ่ายนิตยสารแบบรางคู่ — จัดการเลน PCB สองเลนพร้อมกัน
ระบบยกนิตยสารอัตโนมัติเต็มรูปแบบพร้อมการเคลื่อนที่ในแนวตั้งที่ราบรื่น
ระบบควบคุม PLC พร้อม HMI หน้าจอสัมผัสหรือแผงปุ่มกด
เข้ากันได้กับนิตยสาร PCB มาตรฐาน (390×320 มม. หรือปรับแต่งได้)
อินเทอร์เฟซ SMEMA เพื่อการเชื่อมต่อที่ง่ายดายกับเครื่อง SMT ต้นน้ำ
โครงสร้างความแข็งแรงสูงพร้อมการป้องกัน ESD สำหรับบอร์ดที่ไวต่อไฟฟ้าสถิต
ตัวดันที่ปรับได้, การป้อนบอร์ดที่ควบคุมด้วยเซ็นเซอร์ และการจัดเรียงที่ปลอดภัย

ข้อมูลจำเพาะพื้นฐาน:
รุ่น: XY-X250S
ฟังก์ชัน: การขนถ่าย PCB ในนิตยสารอัตโนมัติ (สองเลน)
ช่วงขนาด PCB: 50 × 50 มม. ถึง 250 × 330 มม. (ต่อเลน)
ขนาดนิตยสาร: มาตรฐาน 355 × 320 × 563 มม. (มีขนาดที่กำหนดเอง)
ช่องนิตยสาร: 50 ช่องต่อเลน
ความสูงในการถ่ายโอน: 900 ± 20 มม.
ทิศทางการขนส่ง: ซ้าย → ขวา / ขวา → ซ้าย (ปรับแต่งได้)
ระบบควบคุม: PLC + HMI / แผงปุ่มกด
วัสดุโครงสร้าง: เหล็กเคลือบผง + อะลูมิเนียมอัลลอย ESD
แหล่งจ่ายไฟ: AC 220V, 50/60Hz

สถานการณ์การใช้งาน:
ขั้นตอนสุดท้ายของสาย SMT หลังเตาอบรีโฟลว์
เอาต์พุตแบบสองเลนของเครื่อง AOI หรือเครื่องทดสอบฟังก์ชัน
เหมาะสำหรับสภาพแวดล้อมการผลิตจำนวนมาก
ยังใช้ในสาย LED, ยานยนต์ และ EMS

คุณสมบัติเสริม:
ไฟสัญญาณเตือน (3 สี)
ตัวโหลดนิตยสารอัตโนมัติ (การแลกเปลี่ยนนิตยสาร)
ตัวยึดเครื่องสแกนบาร์โค้ด
การรวมระบบ MES
ม่านแสงนิรภัย
ฝาครอบอะคริลิกป้องกันไฟฟ้าสถิต
ขนาดนิตยสารหรือตัวเลือกถาดที่กำหนดเอง








อุปกรณ์เสริมที่เกี่ยวข้อง – รุ่น XY-X250S

ส่วนประกอบทางกล
ชั้นวางตัวยึดนิตยสาร — ยึดนิตยสาร PCB มาตรฐาน (355×320×563 มม.) อย่างแน่นหนาในระหว่างการขนถ่าย
สายพานลำเลียงแบบรางคู่ — สายพานไทม์มิ่ง ESD ปลอดภัยสำหรับการถ่ายโอน PCB ที่ราบรื่นบนทั้งสองเลน
ชุดประกอบแขนดัน — ตัวดันแบบนิวเมติกหรือแบบมีมอเตอร์เพื่อโหลด PCB ลงในนิตยสาร
กลไกการยกนิตยสาร — ระบบยกแบบมีมอเตอร์หรือนิวเมติกเพื่อปรับความสูงของนิตยสารเมื่อมีการจัดเรียงบอร์ด
รางนำที่ปรับได้ — การปรับความกว้างของรางด้วยตนเองหรือแบบมีมอเตอร์สำหรับขนาด PCB ต่างๆ
โครงรองรับและขาปรับระดับ — โครงเหล็กเคลือบผงพร้อมขาปรับได้สำหรับการติดตั้งที่มั่นคง

ส่วนประกอบไฟฟ้า
เซ็นเซอร์โฟโตอิเล็กทริก — ตรวจจับการมีอยู่ของ PCB และตำแหน่งนิตยสารในแต่ละเลน
มอเตอร์สเต็ปเปอร์และไดรเวอร์ — สำหรับการควบคุมสายพานและการยกนิตยสาร
ตัวควบคุม PLC — จัดการตรรกะการขนถ่าย ความปลอดภัย และการสื่อสาร
HMI หน้าจอสัมผัสหรือแผงปุ่มกด — อินเทอร์เฟซผู้ปฏิบัติงานสำหรับการควบคุมและการตรวจสอบ
ไฟสัญญาณเตือน (แดง/เหลือง/เขียว) — ไฟแสดงสถานะภาพพร้อมเสียงกริ่ง
สายสื่อสาร SMEMA — เชื่อมต่อเครื่อง SMT ต้นน้ำเพื่อการทำงานที่ซิงโครไนซ์

ส่วนประกอบนิวเมติก (ถ้ามี)
กระบอกสูบนิวเมติก — สำหรับการยกนิตยสารหรือการกระตุ้นตัวดัน
วาล์วโซลินอยด์ — ควบคุมการไหลของอากาศไปยังแอคทูเอเตอร์นิวเมติก
หน่วย FRL — ตัวกรองอากาศ, ตัวควบคุม และตัวหล่อลื่นเพื่อประสิทธิภาพนิวเมติกที่เสถียร
ท่อ PU ป้องกันไฟฟ้าสถิต — สำหรับการกระจายอากาศอัด

ชุดบำรุงรักษาและชุดเสริม
สายพาน ESD ทดแทน — สำหรับการบำรุงรักษาสายพานลำเลียง
ชุดติดตั้งเซ็นเซอร์ — ตัวยึดและฮาร์ดแวร์สำหรับเซ็นเซอร์โฟโตอิเล็กทริก
อะไหล่นิตยสาร — คลิป, ราง หรือถาดสำหรับการซ่อมแซมหรือเปลี่ยนนิตยสาร
ม่านแสงนิรภัยหรือฝาครอบอะคริลิก — ปกป้องผู้ปฏิบัติงานและปฏิบัติตามมาตรฐานความปลอดภัย
ตัวยึดเครื่องสแกนบาร์โค้ด — สำหรับการรวมการอ่านบาร์โค้ดเสริม








หมายเลขชิ้นส่วนที่เกี่ยวข้อง – รุ่น XY-X250S
ส่วนประกอบทางกล
MAG-HOLDER-355320 — ชั้นวางตัวยึดนิตยสาร PCB มาตรฐาน (355×320×563 มม.)
CVB-6ESD-DUAL — สายพานไทม์มิ่ง ESD ปลอดภัยสำหรับสายพานลำเลียงแบบรางคู่
PUSH-ARM-XYX250 — ชุดประกอบแขนดัน, รุ่นนิวเมติกหรือแบบมีมอเตอร์
MAG-LIFT-MTR — ระบบยกนิตยสารแบบมีมอเตอร์
ADJ-RW-MAG-XYX — รางนำที่ปรับได้สำหรับความผันแปรของความกว้าง PCB
FRAME-XYX250 — โครงเหล็กเคลือบผงพร้อมขาปรับระดับ
ส่วนประกอบไฟฟ้า
Omron E3Z-D61 — เซ็นเซอร์โฟโตอิเล็กทริกสำหรับการตรวจจับ PCB และนิตยสาร
57BYGH76 — มอเตอร์สเต็ปเปอร์สำหรับการควบคุมสายพานและนิตยสาร
DM542 — ไดรเวอร์มอเตอร์สเต็ปเปอร์ที่เข้ากันได้กับ 57BYGH76
FX3U-24MT — ตัวควบคุม PLC ของ Mitsubishi สำหรับตรรกะการขนถ่าย
TK6071i — HMI หน้าจอสัมผัส Weinview ขนาด 7 นิ้วสำหรับการควบคุมของผู้ปฏิบัติงาน
STL-3C-RGY220 — ไฟสัญญาณเตือนสามสีพร้อมเสียงกริ่ง
SMEMA-CB10-DUAL — สายสื่อสาร SMEMA คู่
ส่วนประกอบนิวเมติก (เสริม)
AIRTAC SDA20×20 — กระบอกสูบนิวเมติกสำหรับการยกนิตยสารหรือการกระตุ้นตัวดัน
AIRTAC 4V210-08 — วาล์วโซลินอยด์สำหรับการควบคุมนิวเมติก
AC2010-02 — หน่วย FRL (ตัวกรอง, ตัวควบคุม, ตัวหล่อลื่น)
PU6-BK-ESD — ท่อ PU ขนาด 6 มม. ป้องกันไฟฟ้าสถิตสำหรับอากาศอัด
ชุดบำรุงรักษาและชุดเสริม
CVB-RB6-DT — สายพานไทม์มิ่ง ESD ทดแทน
SNS-KIT-E3Z — ชุดฮาร์ดแวร์ติดตั้งเซ็นเซอร์
MAG-SPARE-CLIP — คลิปและรางอะไหล่สำหรับนิตยสาร PCB
LC-400X20-ESD — ม่านแสงนิรภัย (เสริม)
BCR-MNT01 — ตัวยึดเครื่องสแกนบาร์โค้ด








คู่มือคำถามที่พบบ่อย – Dual Track PCB Unloader (รุ่น XY-X250S)

1. วัตถุประสงค์หลักของ XY-X250S คืออะไร?
XY-X250S ได้รับการออกแบบมาเพื่อขนถ่าย PCB สำเร็จรูปจากสาย SMT แบบสองเลนโดยอัตโนมัติ และจัดเรียงลงในนิตยสารอย่างเรียบร้อยเพื่อการประมวลผลหรือการบรรจุหีบห่อเพิ่มเติม

2. เครื่องรองรับขนาด PCB ใดบ้าง?
รองรับ PCB ตั้งแต่ 50 × 50 มม. ถึง 250 × 330 มม. ต่อเลน

3. ขนาดนิตยสารใดบ้างที่เข้ากันได้?
รองรับนิตยสารมาตรฐานขนาด 355 × 320 × 563 มม. พร้อมตัวเลือกสำหรับขนาดนิตยสารที่กำหนดเอง

4. นิตยสารแต่ละเล่มสามารถบรรจุ PCB ได้กี่แผ่น?
โดยทั่วไปแล้ว นิตยสารแต่ละเล่มสามารถบรรจุ PCB ได้สูงสุด 50 แผ่น

5. เครื่องเข้ากันได้กับมาตรฐานการสื่อสาร SMEMA หรือไม่?
ใช่ มีพอร์ต SMEMA คู่สำหรับการผสานรวมและการสื่อสารกับอุปกรณ์ SMT ต้นน้ำอย่างราบรื่น

6. รองรับความกว้างของรางที่ปรับได้หรือไม่?
ใช่ ความกว้างของรางสามารถปรับได้ด้วยตนเองหรือใช้มอเตอร์เพื่อให้พอดีกับความกว้างของ PCB ที่หลากหลาย

7. มีอินเทอร์เฟซควบคุมอะไรบ้าง?
ผู้ปฏิบัติงานสามารถใช้ HMI หน้าจอสัมผัสหรือแผงควบคุมปุ่มกดได้ ขึ้นอยู่กับการกำหนดค่า

8. จำเป็นต้องใช้พลังงานนิวเมติกหรือไม่?
หากติดตั้งตัวดันนิวเมติกหรือตัวยกนิตยสาร จำเป็นต้องมีแหล่งจ่ายอากาศอัดประมาณ 4–6 กก./ซม.²

9. มีคุณสมบัติด้านความปลอดภัยอะไรบ้าง?
คุณสมบัติเสริม ได้แก่ ม่านแสงนิรภัย ฝาครอบป้องกันอะคริลิก และไฟสัญญาณเตือนพร้อมสัญญาณเตือน

10. ต้องมีการบำรุงรักษาอะไรบ้าง?
แนะนำให้ทำความสะอาดสายพานลำเลียง เซ็นเซอร์ และหล่อลื่นชิ้นส่วนที่เคลื่อนไหวเป็นประจำ นอกจากนี้ยังแนะนำให้ตรวจสอบส่วนประกอบนิวเมติกและสายไฟเป็นระยะ

11. เวลาในการจัดส่งโดยทั่วไปคือเท่าใด?
รุ่นมาตรฐานสามารถจัดส่งได้ภายใน 3–5 วันทำการ ในขณะที่รุ่นที่กำหนดเองอาจต้องใช้เวลา 7–10 วันทำการ
