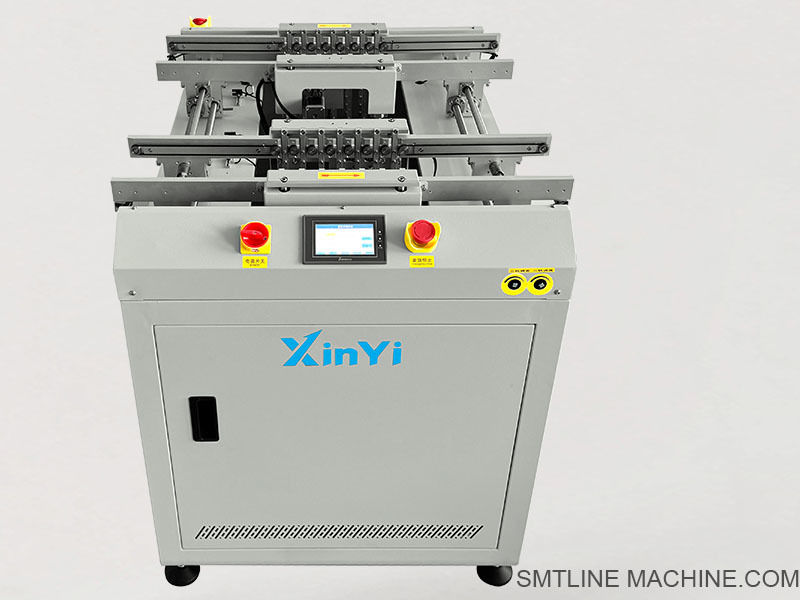

เครื่องขนส่งพัสดุพัสดุ PCB แบบ XY-SX350S จาก SMTLINE สําหรับการตรวจสอบ PCB ที่แม่นยํา

เครื่องสกรีนแบบสองสาย (รุ่น XY-SX350S) เครื่องขนส่งพับเปอร์ PCB แบบสองสาย (รุ่น XY-SX350S)ครับ
บริษัทของเราดําเนินการมา 11 ปี และแน่นอนจะเป็นตัวเลือกที่ดีที่สุดของคุณ ด้วยการรับประกันคุณภาพและการจัดส่งที่รวดเร็ว




การนําเสนอผลิตภัณฑ์ เครื่องกรองสองสาย / เครื่องขนส่งพับเปอร์ PCB

รุ่น: XY-SX350S

XY-SX350S เป็นเครื่องสกรีนและพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด (พัดพัดพัดพัดพัดพัดพัดพัดพัด)มันมีเส้นขนส่งอิสระสองเส้นสําหรับเส้น SMT สองเส้น, เพิ่มประสิทธิภาพและการใช้บริการสายในขณะที่ป้องกันความลําบาก

รูปแบบนี้มีประโยชน์โดยเฉพาะอย่างยิ่งระหว่างอุปกรณ์ เช่น SPI, เครื่องติดตั้ง, AOI และเตาอบระบายกลับ, ที่ต้องการความแตกต่างในเวลาหรือการสมดุลสาย.

ลักษณะสําคัญ:

ระบบขนส่งสองเลนสําหรับการทํางานอิสระหรือร่วมกัน
ฟังก์ชันพัฟเฟอร์ในการเก็บ PCB ระหว่างการหยุดลงในลําธาร
พื้นที่ตรวจสอบ/ตรวจสอบสําหรับการจัดเก็บชั่วคราวหรือการตรวจสอบทางสายตาของผู้ประกอบการ
อินเตอร์เฟซ SMEMA ที่เข้ากันได้สําหรับระบบอัตโนมัติสายเต็ม
เข็มขัดและกรอบป้องกัน ESD เหมาะสําหรับการจัดการ PCB ที่มีความรู้สึก
ความกว้างของรางที่ปรับได้ สําหรับ PCB หลายขนาด
รองรับหลายโหมด: ผ่าน, ปั๊มผ่อน, การตรวจสอบด้วยมือ

ข้อมูลการใช้งาน:

สถานการณ์การใช้งาน:

ปั๊ฟเฟอร์ระหว่าง SPI และ mounter หรือ mounter และ AOI
พื้นที่ตรวจสอบ PCBชั่วคราวเพื่อตรวจสอบคุณภาพ
การปรับสมดุลสายการผลิตสองเลน
รูปแบบการผ่านเมื่อไม่จําเป็นต้องใช้พัฟเฟอร์
รองรับกับสาย SMT LED, รถยนต์ และอิเล็กทรอนิกส์ผู้บริโภค

ลักษณะที่ต้องการ:

ไฟหอสัญญาณ (3 สี)
การติดตั้งเครื่องสแกนบาร์โค้ด
อินเตอร์เฟซระบบ MES
สถานที่ตรวจสอบด้วยมือ (หลอดเล็บเล็บเล็บเล็บเล็บเล็บ)
ผ้าม่านแสงความปลอดภัยหรือโล่อะคริลิค
การปรับความกว้างรถไฟฟ้า

อุปกรณ์เสริมที่เกี่ยวข้อง รุ่น XY-SX350S

(พัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด

1องค์ประกอบเครื่องจักรกล

CVR-DT350-ESD รถขนส่ง ESD ปลอดภัยสองเลน (ความกว้าง PCB 350 มมต่อเลน)
CVB-6ESD-DUAL เข็มขัดกําหนดเวลาแบบกันสแตติก 6 มม. สําหรับการขนส่ง PCB สองเลน
SHP-GUIDE-2L350 รางนําทางข้างสองเลน
ADJ-RW-H350 กลไกการปรับความกว้างรถไฟด้วยมือ (ร่วมกันหรืออิสระ)
FT-M12-80A ขาปรับระดับ, สาย M12, การออกแบบกันคลื่น
FRAME-ALU-XYSX รามอัลลูมิเนียมเคลือบสําหรับฐานเครื่องจักรที่ปลอดภัยจาก ESD
สกรีน-บราคเก็ต ราคาบราคเก็ต / แอร์ม็อป

2. ส่วนประกอบไฟฟ้า

เซ็นเซอร์ไฟฟ้าแสง (ตัวอย่างเช่น Omron E3Z-D61)
สวิทช์ขีดจํากัด (LX19-111)
มอเตอร์ขั้นตอน (57BYGH76)
หมุนมอเตอร์ (DM542 หรือเทียบเท่า)
เครื่องควบคุม PLC (Mitsubishi FX3U-24MT)
HMI หน้าจอสัมผัส (Weinview TK6071i)
สายไฟ SMEMA (SMEMA-CB10-DUAL)
ไฟหอสัญญาณ (STL-3C-RGY220)

3. ส่วนประกอบปนูเมติกตามต้องการ (ถ้ามีปั๊มตรวจสอบด้วยมือ)

AIRTAC SDA20×20 ✓ กระป๋องปุ่มคอมแพคต์สําหรับโหมดการตรวจสอบมือ
AIRTAC 4V210-08 วัลล์ฟโซเลโนอิด 5/2-ทางสําหรับการควบคุมอากาศ
AC2010-02 หน่วย FRL (กรอง + ระบบกํากับ + เครื่องเลื่อม)
PU6-BK-ESD 6 มิลลิเมตร ท่อ PU แอนติสแตติกสําหรับการเชื่อมต่ออากาศ

4. คู่ซ่อมบํารุงและชุดเลือก

CVB-RB6-DT รางขนส่ง ESD ปลอดภัยสํารอง
SNS-KIT-E3Z คิตเซ็นเซอร์สํารอง (E3Z + มอนท์)
TRAY-SX-INSPECT รางวัลการตรวจสอบด้วยมือ (สามารถถอดได้)
MAG-LAMP-KIT ‡ หลอดปรับขนาด LED พร้อมแขน (สําหรับบริเวณตรวจสอบ)
BCR-MNT01 ราคาบาร์โค้ด
LC-400X20-ESD ผ้าม่านแสงความปลอดภัย (ไม่จํากัด)

จํานวนชิ้นที่เกี่ยวข้อง ✅ เครื่องขนส่งพับเปอร์ PCB แบบสองสาย (รุ่น XY-SX350S)

ส่วนประกอบเครื่องจักรกล

CVR-DT350-ESD รางขนส่ง ESD สองเลน รองรับ PCB ขนาดกว้างถึง 350 มมต่อเลน
CVB-6ESD-DUAL ชุดเข็มขัดเวลาแบบกันสแตติก 6 มม. สําหรับการขนส่งสองเลน
ADJ-RW-H350 กลไกการปรับความกว้างของรถไฟด้วยมือด้วยล้อมือและสตาร์ดหมุน
SHP-GUIDE-2L350 รางนําทางสําหรับทั้งสองเลนเพื่อป้องกัน PCB skewing
FT-M12-80A ขาเครื่อง M12 ที่ปรับได้ พร้อมพื้นที่กันคลื่น

ส่วนประกอบไฟฟ้า

ออมรอน E3Z-D61 ∆เซ็นเซอร์ไฟฟ้าแสง (ชนิดสะท้อนกระจาย) ใช้ในการตรวจพบ PCB
LX19-111 ราคาปรับขีดจํากัดแบบม้วน ใช้ในการตรวจจับตําแหน่งของตู้หรือขีดจํากัดทางกล
57BYGH76 ✅ มอเตอร์ขั้นตอน ซีรี่ย์ 57 จําเป็นต้องมี 1 มอเตอร์ต่อเส้นขนส่ง
DM542 ราคานําเครื่องยนต์ขั้นที่เข้ากันได้กับเครื่องยนต์ 57BYGH76
FX3U-24MT ✓ Mitsubishi PLC, จุดเข้า/ออก 24 จุด เหมาะสําหรับการควบคุมโลจิกสองเลน
TK6071i HMI หน้าจอสัมผัส Weinview ขนาด 7 นิ้ว ใช้ในการควบคุมและวินิจฉัย
STL-3C-RGY220 รางสัญญาณไฟฟ้าที่มีสัญญาณแดง เหลือง เขียว และเสียงกระพริบ (AC 220V)
SMEMA-CB10-DUAL คาเบลสัญญาณ SMEMA 2 ช่องสําหรับการสื่อสารด้านบน / ด้านล่าง

องค์ประกอบปนูเมติก (ไม่จํากัด, สําหรับการกรอง / ปิดฟังก์ชัน)

AIRTAC SDA20 × 20 ช่องลวดอากาศขนาดเล็กสําหรับปุ่มการตรวจสอบหรือตู้พัฟเฟอร์
AIRTAC 4V210-08 24V DC วาล์วโซเลนอยด์ที่ใช้ในการควบคุมการทํางานของกระปุกอากาศ
AC2010-02 หน่วย FRL รวมกรองอากาศ, ระบบควบคุมและเครื่องเล็บ
PU6-BK-ESD 6 มิลลิเมตรเส้นผ่าตัดภายนอก ท่อ PU ป้องกันสแตตติกสําหรับสายลมดัน

การบํารุงรักษาและการเพิ่มเติมแบบเลือก

CVB-RB6-DT ชุดเข็มขัดสํารอง, แอนติสแตติก, สําหรับสายขนส่งทั้งสองสาย
SNS-KIT-E3Z ¢ ชุดอุปกรณ์ติดตั้งเซนเซอร์สําหรับ Omron E3Z
TRAY-SX-INSPECT ตู้ตรวจสอบที่แยกออกสําหรับการตรวจสอบทางสายตาด้วยมือ
MAG-LAMP-KIT รางไฟปรับขนาด LED พร้อมแขนปรับ
บีซีอาร์-เอ็มเอ็นที01 ราคาบาร์โค้ดสแกนเนอร์รองรับที่เข้ากันได้กับเครื่อง Honeywell และ Zebra
LC-400X20-ESD ✓ ผ้าม่านแสงความปลอดภัยที่ปลอดภัยจาก ESD โดยเลือก พื้นที่ตรวจจับ 400 mm

คู่มือ FAQ ✅ เครื่องขนส่งพัฟเฟอร์ PCB แบบสองสาย (รุ่น XY-SX350S)

1หน้าที่หลักของ XY-SX350S คืออะไร?

XY-SX350S เป็นเครื่องสกรีนและขนส่งพัสดุพัสดุแบบสองสาย ที่ใช้ในการเก็บรักษา, ตรวจสอบ หรือโอน PCBs ระหว่างเครื่อง SMT เป็นชั่วคราวป้องกันการหยุดสาย, และสามารถตรวจสอบด้วยมือถ้าจําเป็น

2มันมักจะใช้ที่ไหนในสายการผลิต

โดยทั่วไปจะวางระหว่าง:

SPI และการติดตั้ง
มอนเตอร์ และ AOI
AOI และเตาอบระบายกลับ
จุดขัดขวางอื่น ๆ ในสายการผลิต SMT สองเลน

3ขนาด PCB ที่สูงสุดที่รองรับคืออะไร?

แต่ละเลนรองรับขนาด PCB จาก 50 × 50 มิลลิเมตรถึง 350 × 250 มิลลิเมตร ขนาดที่กําหนดเองยังมีตามคําขอ

4มันทํางานได้ทั้งในโหมดผ่านและพัฟเฟอร์หรือไม่

ใช่ มันรองรับหลายโหมด

รูปแบบการผ่าน (การขนส่งปกติ)
รูปแบบพัฟเฟอร์ (การรอชั่วคราวระหว่างการหยุดสาย)
รูปแบบการตรวจสอบ/ตรวจสอบ (บริเวณตรวจสอบด้วยมือ)

5มันรองรับการสื่อสาร SMEMA ไหม?

ใช่, มันมีอินเตอร์เฟซ SMEMA สองแบบ (หนึ่งต่อเส้นทาง) สําหรับการสื่อสารกับอุปกรณ์ SMT ด้านบนและด้านล่าง

6ความกว้างของรถไฟสามารถปรับได้หรือไม่

ใช่ เครื่องขนส่งมีระบบปรับความกว้างของรถไฟด้วยมือ หรือด้วยเครื่องยนต์ ทําให้มันสามารถทํางานได้

7มันใช้เข็มขัดแบบไหน

มันใช้เข็มขัดเวลาที่ปลอดภัยจาก ESD ขนาด 6 มิลลิเมตร ออกแบบมาเพื่อปกป้อง PCB ที่มีความรู้สึกจากไฟฟ้าสติกระหว่างการขนส่ง

8ความสูงมาตรฐานของเครื่องคืออะไร?

ความสูงในการขนส่งคือ 900 ± 20 mm ซึ่งเป็นมาตรฐานสําหรับสาย SMT และสามารถปรับด้วยเท้าเครื่อง

9ต้องการอากาศไหม?

เพียงแต่ถ้าเครื่องมีส่วนประกอบแบบลม เช่น ปิดสําหรับการตรวจสอบด้วยมือ ในกรณีนี้ ความดันอากาศที่ต้องการคือ 4 6 kg/cm2

10มีตัวเลือกควบคุมอะไรบ้าง

รูปแบบมาตรฐาน: การควบคุมปุ่มกดสําหรับการทํางานพื้นฐาน
เวอร์ชั่นระดับสูง: HMI หน้าจอสัมผัส พร้อม PLC สําหรับการเลือกโหมด, ปรับความเร็ว, การวินิจฉัยและสัญญาณเตือน

11คุณสมบัติทางเลือกคืออะไร?

ไฟหอสัญญาณที่มีเสียงระฆัง
หมุนสแกนรหัสบาร์โค้ด
ผ้าม่านไฟความปลอดภัย
ตู้ตรวจสอบด้วยมือ
หลอดเล็บขนาดใหญ่ LED สําหรับการตรวจสอบภาพ
การบูรณาการอินเตอร์เฟซ MES

12การบํารุงรักษาอะไรที่จําเป็น

ทําความสะอาดเข็มขัดและเซ็นเซอร์เป็นประจํา
ตรวจสอบความเข้มข้นเข็มขัดและสวม
ตรวจสอบไฟฟ้ามอเตอร์และ PLC quarterly
ผสมส่วนเคลื่อนที่ (เช่นสกรูปรับ) รายเดือน

13ช่วงเวลาเฉพาะตัวคืออะไร?

รุ่นมาตรฐาน: 3-5 วันทําการ
เวอร์ชั่นที่กําหนดเอง: 7~10 วันทําการ
