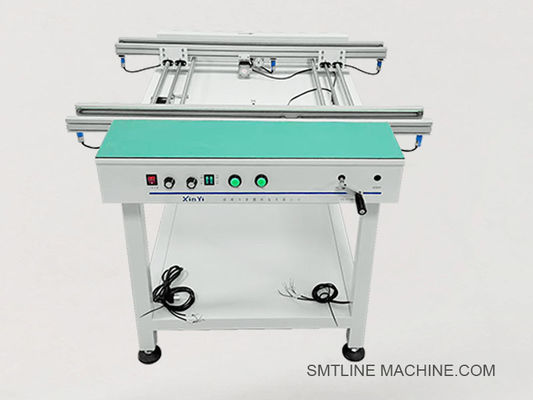

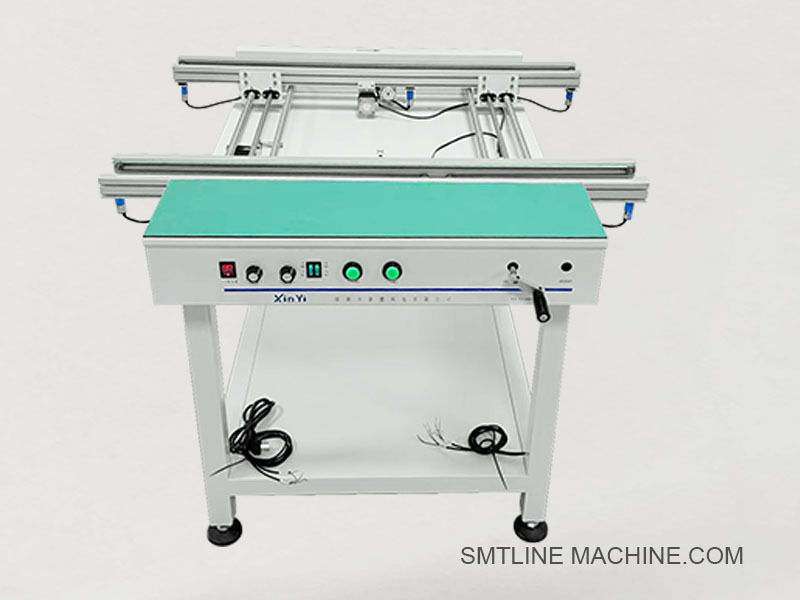

สายพานลำเลียง PCB แบบรางคู่ความเร็วสูงสำหรับกระบวนการประกอบ SMT

เครื่องขนส่ง PCB สองสายครับ
บริษัทของเราดําเนินการมา 11 ปี และแน่นอนจะเป็นตัวเลือกที่ดีที่สุดของคุณ ด้วยการรับประกันคุณภาพและการจัดส่งที่รวดเร็ว





การนําเสนอผลิตภัณฑ์
เครื่องขนส่ง PCB แบบสองเส้น คืออุปกรณ์ขนส่งในสาย SMT ที่มีความเชี่ยวชาญที่ออกแบบมาเพื่อขนส่ง PCB ในเวลาเดียวกันบนสองเลนที่อิสระสามารถใช้งานได้อย่างมีประสิทธิภาพสูงในสายการผลิต SMT ที่มีสองเลนหรือผสมผสานสูงโดยปกติจะติดตั้งระหว่างเครื่องจักร เช่น เครื่องพิมพ์จอ, SPI, เครื่องติดตั้ง, AOI, และเตาอบ, และเป็นสิ่งจําเป็นสําหรับการสมดุล, พัฟเฟอร์, หรือเชื่อมต่ออุปกรณ์ SMT สองเลน
ด้วยการสร้างที่ปลอดภัยจาก ESD และความสอดคล้องกับ SMEMA เครื่องขนส่งนี้ให้บริการในการถ่ายส่งแผ่นที่เรียบร้อยและน่าเชื่อถือได้ พร้อมกันนี้ยังประหยัดพื้นที่โรงงานและลดเวลาหยุดทํางานของสาย

ลักษณะสําคัญ:
สายขนส่ง PCB สองสายที่อิสระอย่างสมบูรณ์แบบ
สนับสนุนการผลิตแบบร่วมกันหรือไม่ร่วมกันในสองเลน
สอดคล้องกับ SMEMA การสื่อสารสําหรับแต่ละเลน
ความกว้างของรถไฟที่ปรับได้ (มือหรือเครื่องยนต์)
การสร้างที่ปลอดภัยจาก ESD (เข็มขัดและกรอบกันสแตตติก)
ปรับปรุงความปลอดภัย
รอยเท้าที่คอมแพคต์ กับเท้าปรับความสูง

ข้อมูลการใช้งาน:


การใช้งาน:
การถ่ายทอด PCB ระหว่างเครื่อง SMT (เครื่องพิมพ์, SPI, monter, AOI)
การสมดุลการผลิตสองเลน
การขนส่งแผ่น OK จาก AOI หรือสถานีทดสอบสองสาย
เหมาะสําหรับสายประกอบ LED, รถยนต์และอิเล็กทรอนิกส์ผู้บริโภค

ลักษณะที่ต้องการ:
ไฟหอสัญญาณ (R/Y/G พร้อมเสียงระฆัง)
โลจิกการแยก NG/OK
การปรับความกว้างด้วยเครื่องยนต์
โมดูลเชื่อมต่อ MES
การติดตั้งเครื่องสแกนบาร์โค้ด
เครื่องปิดความปลอดภัยหรือม่าน










อุปกรณ์เสริมที่เกี่ยวข้อง
1องค์ประกอบเครื่องจักรกล
สายขนส่ง ESD ปลอดภัยสองเลน
อุปกรณ์ปรับความกว้าง
เข็มขัดเวลา ESD (คู่) ✅ เข็มขัดกันสแตติก 6 มิลลิเมตรหรือ 8 มิลลิเมตรสําหรับการเคลื่อนไหว PCB ที่เรียบร้อย
เท้ารองรับที่ปรับได้ (ชนิด M12)
แผ่นกรอบคอนเวียร์และแนวทางด้าน
เครื่องยืดเข็มขัดและพูลี่ เพื่อรักษาความตรงกับเข็มขัดและความยืด
2. ส่วนประกอบไฟฟ้า
เซ็นเซอร์ไฟฟ้าแสง (ตัวอย่างเช่น Omron E3Z ซีรีส์)
สลับขีดจํากัด ∆ สําหรับการตรวจจับการขับเคลื่อนกลไกหรือความกว้าง
มอเตอร์สเตปเปอร์หรือมอเตอร์ AC (ขับขี่คู่)
คนขับมอเตอร์ (Leadshine หรือเทียบเท่า)
ไฟหอสัญญาณ (3 สี) แสดงสถานะ: การทํางาน, หยุด, ความผิดพลาด
เครื่องควบคุม PLC จัดการโลจิกการขนส่ง การปรับความกว้าง และการกําหนดเวลาสัญญาณ
HMI หน้าจอสัมผัส หรือปานล์ปุ่มกด
สายไฟส่วนกลาง SMEMA (2 ชุด) √ SMEMA สองสายสําหรับการบูรณาการเส้นทางซ้าย/ขวา
3. ส่วนประกอบปนูเมติก (ถ้ามีปั๊ม)
กระป๋องหยุดปนูเมติก (AIRTAC SDA ซีรีส์)
วาล์วโซเลโนอิด (AIRTAC 4V210-08) ควบคุมการไหลของอากาศไปยังตัวกระจก
หน่วย FRL (กรอง + กําหนดการ + เครื่องเล็บ)
ท่อ PU ป้องกันสแตตติก สําหรับการนําอากาศไปยังองค์ประกอบสองทาง
4การบํารุงรักษา / อุปกรณ์เสริม
เข็มขัด ESD แทน
หน่วยติดตั้งเซ็นเซอร์ หน่วยเก็บอะลูมิเนียมปรับได้สําหรับการตรวจจับสองเลน
การติดตั้งเครื่องสแกนบาร์โค้ด
ผ้าปิดกันฝุ่น (ไม่จํากัด)
ผ้าม่านไฟความปลอดภัย คุ้มครองผู้ประกอบการระหว่างการขนส่งรถยนต์
เครื่องสลับไฟฟ้าและปุ่มหยุดฉุกเฉิน






คู่มือ FAQ หน่วยขนส่ง PCB ช่องสอง

1เครื่องขนส่งพีซีบีสองสายใช้สําหรับอะไร?
มันถูกใช้ในการขนส่ง PCBs บนสองเลนอิสระพร้อมกันในสายการผลิต SMT ความเร็วสูงหรือการทํางานกับแผ่น NG/OK หลังจากการตรวจสอบ.

2ข้อดีของสายสองสายเหนือสายเดียวคืออะไร?
คู่สองของความเร็วโดยการจัดการสองเลนในครั้งเดียว
ยอมให้ผลิตคู่กันของสองชนิดของแผ่นหรือกระบวนการ
ประหยัดพื้นที่เมื่อเทียบกับ 2 เครื่องขนส่ง 1 เส้นทาง
เหมาะสําหรับการเชื่อมต่อ AOI, SPI, เครื่องพิมพ์ต่อเครื่องพิมพ์, หรือเครื่องผลิตเตาอบ

3ความกว้างของรถขนส่งสามารถปรับได้หรือไม่
ใช่. เครื่องขนส่งสองสายส่วนใหญ่มีความกว้างของรถไฟที่ปรับได้ด้วยมือหรือเครื่องยนต์เพื่อรองรับขนาด PCB ที่แตกต่างกัน แต่ละรถไฟอาจมีการปรับหรือกลไกร่วมกันของตัวเองขึ้นอยู่กับการออกแบบ

4ขนาด PCB ไหนที่รองรับ?
ปกติรองรับ 50 × 50 mm ถึง 460 × 250 mm ต่อรั้ว
ความกว้างตามต้องการ

5ความสูงของคอนเวียร์แบบมาตรฐานคืออะไร?
ความสูงแบบมาตรฐาน 900 ± 20 mm รองรับกับอุปกรณ์สาย SMT
เท้ารองรับที่ปรับได้รวมไว้เพื่อปรับความสูง

6มีวิธีควบคุมอะไรบ้าง
เวอร์ชั่นพื้นฐาน: แผ่นปุ่มกด
เวอร์ชั่นขั้นสูง: HMI หน้าจอสัมผัส + PLC
ตัวเลือกการควบคุมประกอบด้วยการเริ่มต้น / หยุด, ปรับความกว้าง, การควบคุมความเร็วและการตั้งค่าสัญญาณเตือน

7มันสมาธิกับ SMEMA ไหม?
ใช่ คอนเนอเวอร์สายสองสายรวม 2 ชุดของเชื่อมต่อ SMEMA (หนึ่งต่อเส้นทาง) เพื่อการบูรณาการในสายง่ายกับเครื่องจักรด้านบนและด้านล่าง

8ประเภทเข็มขัดที่ใช้คืออะไร?
ใช้เข็มขัดเวลาแบบกันสแตตติก (ESD-safe) โดยทั่วไปกว้าง 6~8 มิลลิเมตร
เข็มขัดทําให้ PCB หมุนเวียนได้อย่างอ่อนโยนและมั่นคง โดยไม่เสียหายจากไฟฟ้า

9มันต้องการอากาศ?
เพียงถ้ามีอุปกรณ์ปิดปนูเมติกหรือประตู
หากรวม ความดันอากาศที่ต้องการโดยทั่วไป 4 ٪ 6 กิโลกรัม / ซม 2

10มีลักษณะทางเลือกทั่วไปอย่างไร
ไฟหอสัญญาณ (R/Y/G พร้อมเสียงระฆัง)
การติดตั้งเครื่องสแกนบาร์โค้ด
การปรับความกว้างด้วยเครื่องยนต์
การบูรณาการระบบ MES
เครื่องเปลี่ยนทาง NG/OK
ผ้าม่านแสงความปลอดภัยหรือผ้าปกอะคริลิค

11ความต้องการในการบํารุงรักษาคืออะไร?
ทําความสะอาดเข็มขัดและเซ็นเซอร์ทุกสัปดาห์
หมุนยาง, หมุนยาง, หรือรถเลนนํายางละเดือน
ตรวจสอบเข็มขัดสําหรับการสวมและเปลี่ยนถ้าจําเป็น
ตรวจสอบการเชื่อมต่อของมอเตอร์และ PLC รายไตรมาส

12เวลาในการจัดส่งนานแค่ไหน?
รุ่นมาตรฐาน: 3-5 วันทําการ
ขนาดหรือลักษณะที่กําหนดเอง: 7~10 วันทําการ
