คอลเลคเตอร์และเครื่องบรรทุก NGOK สองสาย (XY-NG250S) สําหรับการทํางาน PCB อย่างมีประสิทธิภาพ

เครื่องเก็บ NGOK แบบรางคู่ (รุ่น XY-NG250S) PCB NGOK Loader (รุ่น XY-NG250S)

บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

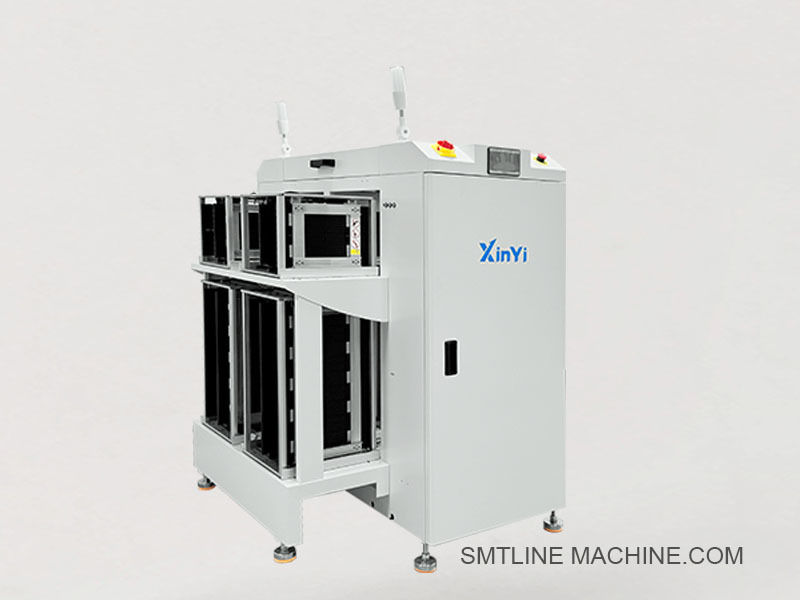

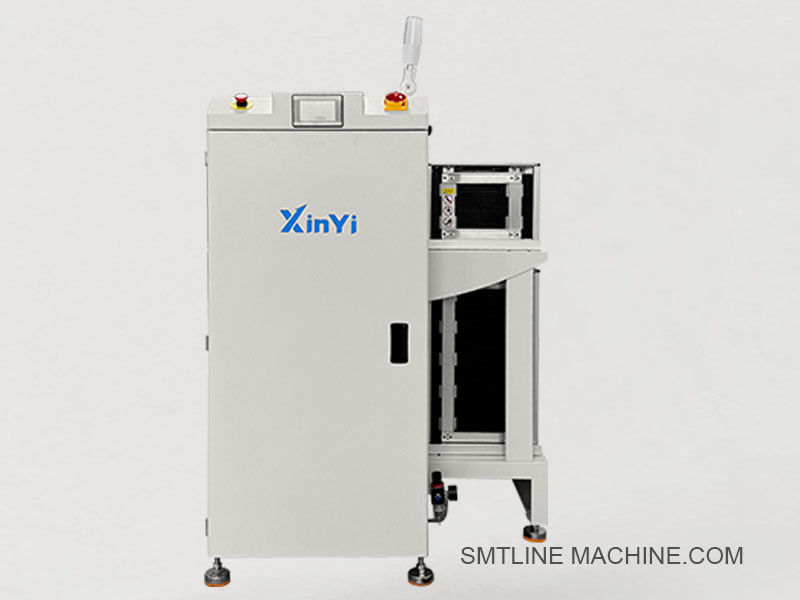

บทนำผลิตภัณฑ์ – เครื่องเก็บ NGOK แบบรางคู่ (รุ่น XY-NG250S)

หรือที่รู้จักกันในชื่อ: PCB NGOK Loader / NG-OK Reject Conveyor (แบบสองเลน)

XY-NG250S เป็นเครื่องเก็บ PCB NG/OK แบบรางคู่ประสิทธิภาพสูง ออกแบบมาเพื่อคัดแยกและรวบรวม PCB ที่มี NG (ไม่ดี) และ OK (ดี) โดยอัตโนมัติ หลังจากขั้นตอน AOI, ICT หรือการทดสอบการทำงานในสายการผลิต SMT

มีรางอิสระสองราง ทำให้สามารถจัดการบอร์ด NG และ OK แยกกัน หรือรองรับสายการตรวจสอบแบบสองเลน เพิ่มปริมาณงานและควบคุมคุณภาพ

คุณสมบัติหลัก:

โครงสร้างแบบสองเลน: จัดการเลน PCB แยกกันสองเลนพร้อมกัน
การแยก NG/OK อัตโนมัติ: อิงตามสัญญาณจาก AOI/เครื่องทดสอบ
การกำหนดค่าที่ยืดหยุ่น: สามารถตั้งค่าเป็นตัวปล่อย OK, ตัวเก็บ NG หรือทั้งสองอย่าง
การจัดการ PCB ที่ราบรื่นและอ่อนโยน: ป้องกันความเสียหายของบอร์ด
การควบคุม HMI หรือแผงปุ่มกด: อินเทอร์เฟซที่ใช้งานง่าย
เข้ากันได้กับอินเทอร์เฟซ SMEMA: สำหรับการรวมแบบอินไลน์กับอุปกรณ์ทดสอบ
การออกแบบที่ปลอดภัย ESD: เหมาะสำหรับบอร์ดอิเล็กทรอนิกส์ที่ละเอียดอ่อน
ระบบเตือนภัย: แจ้งเตือนเมื่อถาดเก็บเต็มหรือจัดวางไม่ถูกต้อง

ข้อมูลจำเพาะทางเทคนิค:

สถานการณ์การใช้งาน:

หลังจากเครื่อง AOI, ICT หรือเครื่องทดสอบการทำงาน
สายการผลิต SMT แบบสองเลน
สำหรับการแยกบอร์ด NG เพื่อการทำงานซ้ำและบอร์ด OK สำหรับกระบวนการถัดไป
ใช้ได้ใน LED, อิเล็กทรอนิกส์ยานยนต์, อิเล็กทรอนิกส์สำหรับผู้บริโภค

คุณสมบัติเสริม:

การปรับแต่งตรรกะการปฏิเสธ NG/OK เต็มรูปแบบ
ไฟสัญญาณ (3 สี) พร้อมเสียงกริ่ง
สถานีทำเครื่องหมายการปฏิเสธ (แบบแมนนวลหรืออัตโนมัติ)
การรวมเครื่องสแกนบาร์โค้ด
การสื่อสารระบบ MES

อุปกรณ์เสริมที่เกี่ยวข้อง – เครื่องเก็บ NGOK แบบรางคู่ XY-NG250S

1. ส่วนประกอบทางกล

รางสายพานลำเลียง ESD แบบสองราง – สำหรับการขนส่ง PCB แบบหนีบขอบ
ขายึดถาดและโครงนำ – สำหรับยึดถังเก็บ NG และ OK
แขนหยุด PCB ที่ปรับได้ – หยุดและยึด PCB ที่ปลายสายพานลำเลียง
ฐานรองรับและขาปรับระดับ – ขาเครื่องป้องกันการสั่นสะเทือน ปรับความสูงได้
ถาด NG bin / OK bin – ถาดเก็บแบบถอดได้สำหรับการตรวจสอบด้วยตนเองหรือการทำงานซ้ำ
ฝาครอบอะคริลิกป้องกัน – ฝาครอบโปร่งใสเพื่อความปลอดภัยและป้องกันฝุ่น

2. ส่วนประกอบไฟฟ้า

เซ็นเซอร์โฟโตอิเล็กทริก (เช่น ซีรีส์ Omron E3Z) – ตรวจจับการมาถึงของ PCB, การมีอยู่ของถัง
สวิตช์จำกัด – ใช้เพื่อยืนยันตำแหน่งถาดหรือสถานะประตู
แผง HMI หน้าจอสัมผัสหรือตัวควบคุมปุ่มกด – สำหรับส่วนต่อประสานผู้ใช้
ตัวควบคุม PLC – หน่วยตรรกะหลักสำหรับตรรกะการควบคุม NG/OK
ไฟสัญญาณ (3 สี) – สำหรับการแจ้งเตือนสถานะเครื่อง (สีแดง/เขียว/เหลือง พร้อมเสียงกริ่ง)
สวิตช์หยุดฉุกเฉิน – ปุ่มหยุดฉุกเฉินแบบหมุนรีเซ็ต 22 มม. เพื่อความปลอดภัย
สายเคเบิลอินเทอร์เฟซ SMEMA (แบบสองเลน) – สำหรับการสื่อสารแบบอินไลน์กับเครื่องทดสอบ

3. ส่วนประกอบนิวเมติก (ถ้ากำหนดค่า)

กระบอกสูบหยุด (เช่น AIRTAC SDA16×10) – หยุด PCB ที่โซน NG/OK
วาล์วโซลินอยด์ (เช่น AIRTAC 4V210-08) – ควบคุมการไหลของอากาศไปยังตัวหยุด
หน่วย FRL – ตัวกรอง, ตัวควบคุม และตัวหล่อลื่นสำหรับระบบอากาศ
ท่ออากาศ PU – ท่อลมป้องกันไฟฟ้าสถิตสำหรับการเดินสายภายใน

4. การบำรุงรักษา / อุปกรณ์เสริมเสริม

สายพานเปลี่ยน (ESD-safe) – สำหรับสายพานลำเลียงแบบสองเลน
ชุดขายึดเซ็นเซอร์ – โครงยึดสำหรับเปลี่ยนเซ็นเซอร์ภาพถ่าย
ถาด NG/OK สำรอง – ถังเพิ่มเติมสำหรับการเปลี่ยนอย่างรวดเร็ว
ขายึดเครื่องสแกนบาร์โค้ด – สำหรับการตรวจสอบย้อนกลับหรือการรวม MES
สถานีทำเครื่องหมายการปฏิเสธ – หน่วยเสริมสำหรับติดป้ายบอร์ด NG ด้วยสติกเกอร์/หมึก
ฝาครอบกันฝุ่น / ฝาปิดด้านบน – ตู้ด้านบนเสริมเพื่อความสะอาดและความปลอดภัย

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – รุ่น XY-NG250S

1. ส่วนประกอบทางกล

CVR-DT250-ESD – รางสายพานลำเลียง ESD-safe แบบสองเลน (ความกว้าง PCB 250 มม.)
TRAY-NG250 – ถาดเก็บ NG (พลาสติกหรือเหล็ก ขนาด 250 มม.)
TRAY-OK250 – ถาดเก็บ OK ขนาดเดียวกับ NG
SHP-GUIDE-2L – ชุดโครงนำถาดสำหรับการโหลดแบบสองเลน
FT-M12-80A – ขาเครื่องปรับได้, เกลียว M12, ชนิดป้องกันการสั่นสะเทือน
CVB-6ESD-DT – สายพานไทม์มิ่ง ESD-safe กว้าง 6 มม. สำหรับแต่ละรางสายพานลำเลียง

2. ส่วนประกอบไฟฟ้า

Omron E3Z-D61 – เซ็นเซอร์โฟโตอิเล็กทริก (NPN, แบบสะท้อนกลับแบบกระจาย)
LX19-111 – สวิตช์จำกัด (การจัดตำแหน่งถาด, ชนิดแอคทูเอเตอร์ทางกล)
TK6071i – แผง HMI หน้าจอสัมผัส Weinview ขนาด 7"
FX3U-24MT – Mitsubishi PLC, 24 จุด, สำหรับตรรกะการควบคุม NG/OK แบบสองเลน
STL-3C-RGY220 – ไฟสัญญาณ (3 สี, 220V AC, พร้อมเสียงกริ่ง)
ESB-22R – ปุ่มหยุดฉุกเฉิน 22 มม., สีแดง, หมุนเพื่อรีเซ็ต
SMEMA-CB10-DUAL – สายสื่อสาร SMEMA สองช่องสัญญาณ (10 พิน)

3. ส่วนประกอบนิวเมติก (เสริม)

AIRTAC SDA16×10 – กระบอกสูบลมขนาดกะทัดรัด, Ø16 มม., ช่วงชัก 10 มม.
AIRTAC 4V210-08 – วาล์วโซลินอยด์, 5/2 ทาง, 24V DC
AC2010-02 – หน่วย FRL (ตัวกรอง + ตัวควบคุม + ชุดหล่อลื่น)
PU6-BK-ESD – ท่ออากาศ PU ป้องกันไฟฟ้าสถิตสีดำขนาด 6 มม.

4. อะไหล่เสริม / การบำรุงรักษา

CVB-RB6-DUAL – สายพานไทม์มิ่งสายพานลำเลียงขนาด 6 มม. (แบบสองเลน)
SNS-KIT-E3Z – ชุดเซ็นเซอร์สำรอง (Omron E3Z พร้อมขายึด)
TRAY-SET-RESERVE – ชุดถาดเก็บ NG/OK สำรอง
BCR-MNT01 – ขายึดเครื่องสแกนบาร์โค้ด
LC-400X20-ESD – ม่านแสงนิรภัย, ช่วง 400 มม., ป้องกัน ESD

คู่มือคำถามที่พบบ่อย – เครื่องเก็บ NGOK แบบรางคู่ (รุ่น XY-NG250S)

1. ฟังก์ชันของ XY-NG250S คืออะไร?

XY-NG250S เป็นเครื่องคัดแยกและรวบรวม NG/OK แบบสองเลนที่ใช้หลังจากอุปกรณ์ตรวจสอบหรือทดสอบ เช่น AOI, ICT หรือเครื่องทดสอบการทำงาน โดยจะแยกและรวบรวม PCB ที่มี NG (ไม่ดี) และ OK (ดี) โดยอัตโนมัติตามสัญญาณควบคุม

2. ตรรกะ NG/OK ทำงานอย่างไร?

เครื่องเก็บ NGOK ได้รับสัญญาณจากอุปกรณ์ตรวจสอบต้นน้ำ (เช่น AOI) ขึ้นอยู่กับสัญญาณ:

บอร์ด OK จะถูกถ่ายโอนไปยังถาดเก็บ OK
บอร์ด NG จะถูกเปลี่ยนเส้นทางไปยังถาดเก็บ NG
การคัดแยกเป็นแบบอัตโนมัติเต็มรูปแบบและอิงตามตรรกะที่ตั้งโปรแกรมไว้ล่วงหน้าใน PLC

3. อะไรทำให้เป็น “รางคู่”?

มีเลนสายพานลำเลียงอิสระสองเลน ทำให้สามารถ:

การทำงานพร้อมกันของสาย PCB สองสายแยกกัน
การคัดแยก NG/OK ในแต่ละเลน
เพิ่มปริมาณงานและใช้พื้นที่ได้ดีขึ้น

4. เข้ากันได้กับ SMEMA หรือไม่?

ใช่ XY-NG250S มาพร้อมกับอินเทอร์เฟซ SMEMA แบบสองเลน ทำให้สามารถสื่อสารและซิงโครไนซ์กับอุปกรณ์ต้นน้ำและปลายน้ำได้อย่างง่ายดาย

5. รองรับขนาด PCB ใดบ้าง?

รองรับขนาด PCB มาตรฐาน: 50 × 50 มม. ถึง 250 × 330 มม. ต่อราง
สามารถปรับแต่งขนาดที่ใหญ่กว่าหรือเล็กกว่าได้

6. ใช้ส่วนต่อประสานการควบคุมแบบใด?

มีให้เลือกทั้งรุ่นหน้าจอสัมผัส HMI หรือแผงปุ่มกด
ควบคุมด้วย PLC เพื่อตรรกะการคัดแยกที่เชื่อถือได้และการทำงานที่เป็นมิตรกับผู้ใช้
บางรุ่นมีไฟแสดงสถานะ สัญญาณเตือน และฟังก์ชันการแทนที่ด้วยตนเอง

7. ต้องใช้แรงดันลมหรือไม่?

เฉพาะเมื่อติดตั้งตัวหยุดหรือตัวดันแบบนิวเมติก
ในกรณีดังกล่าว จำเป็นต้องใช้แรงดันลม 4–6 กก./ซม.²
มิฉะนั้น ระบบจะทำงานด้วยไฟฟ้า

8. จะเกิดอะไรขึ้นเมื่อถาด NG หรือ OK เต็ม?

ระบบจะทริกเกอร์การเตือนผ่านไฟสัญญาณ และอาจหยุดการรับบอร์ด
ผู้ปฏิบัติงานจะได้รับแจ้งให้เปลี่ยนถาดที่เต็มก่อนดำเนินการต่อ

9. มีคุณสมบัติเสริมอะไรบ้าง?

ไฟสัญญาณ (3 สี พร้อมเสียงกริ่ง)
สถานีทำเครื่องหมายการปฏิเสธ (สติกเกอร์/จุดหมึกแบบแมนนวล/อัตโนมัติ)
ขายึดเครื่องสแกนบาร์โค้ดสำหรับการตรวจสอบย้อนกลับ
อินเทอร์เฟซ MES สำหรับการรวมเข้ากับระบบข้อมูลของโรงงาน
ม่านแสงนิรภัยเพื่อความปลอดภัยของผู้ปฏิบัติงาน

10. ต้องมีการบำรุงรักษาตามปกติอะไรบ้าง?

ทำความสะอาดสายพาน เซ็นเซอร์ และถังเก็บเป็นประจำ
หล่อลื่นรางและส่วนประกอบทางกลเป็นรายเดือน
ตรวจสอบเซ็นเซอร์และการเดินสายสัญญาณเป็นรายสัปดาห์
เปลี่ยนสายพานที่สึกหรอและถาดที่เสียหายตามต้องการ

11. ระยะเวลาในการจัดส่งคืออะไร?

รุ่นมาตรฐาน: 3–5 วันทำการ
การกำหนดค่าที่กำหนดเอง: 7–10 วันทำการ
อะไหล่และอุปกรณ์เสริมมักมีอยู่ในสต็อก

12. อุตสาหกรรมใดบ้างที่ใช้อุปกรณ์นี้?

โรงงาน SMT (สถานีเอาต์พุต AOI/ICT)
สายการประกอบ LED
อิเล็กทรอนิกส์ยานยนต์
สาย PCB ที่มีปริมาณการผลิตสูงและมีการผสมผสานที่หลากหลาย
