เครื่องขนส่ง PCB ความเร็วสูง (XY-465, XY-460) สําหรับการผลิตอัตโนมัติ

เครื่องขนส่งแบบขนาน PCB (รุ่น XY-465 XY-460)

บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว



บทนำผลิตภัณฑ์ – เครื่องขนส่งแบบขนาน PCB (รุ่น XY-465 / XY-460)

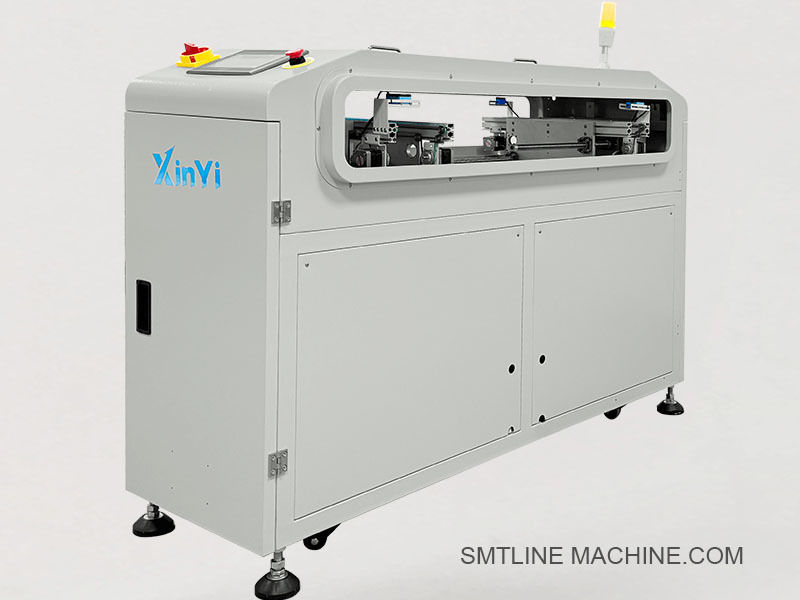

เครื่องขนส่งแบบขนาน PCB รุ่น XY-465 และ XY-460 ได้รับการออกแบบมาเพื่อเคลื่อนย้าย PCB ในแนวระนาบ (ด้านข้าง) ระหว่างสายการผลิตหรืออุปกรณ์ที่ขนานกันในสายการประกอบ SMT ช่วยให้มั่นใจได้ถึงการถ่ายโอนบอร์ดในแนวนอนที่ราบรื่นและแม่นยำโดยไม่มีการหมุน โดยเฉพาะอย่างยิ่งในการกำหนดค่าหลายสายหรือสองเลน

เครื่องเหล่านี้ใช้กันอย่างแพร่หลายในการเชื่อมต่อสองสาย ปรับสมดุลสาย หรือเปลี่ยนบอร์ดจากเครื่องพิมพ์หรือ SPI ไปยังเครื่องติดตั้งหรือระบบตรวจสอบ โดยเฉพาะอย่างยิ่งเมื่อข้อจำกัดของเลย์เอาต์ขัดขวางการถ่ายโอนแบบอินไลน์โดยตรง

คุณสมบัติหลัก

การถ่ายโอน PCB แบบขนานที่แม่นยำระหว่างอุปกรณ์หรือสาย
กลไกการเลื่อนที่ราบรื่นพร้อมการวางตำแหน่งที่แม่นยำ
ความกว้างของสายพานลำเลียงที่ปรับได้สำหรับขนาด PCB ที่หลากหลาย
มีให้เลือกทั้งรุ่นสองทิศทาง (XY-465) หรือทิศทางเดียว (XY-460)
การออกแบบที่ปลอดภัย ESD พร้อมโครงอะลูมิเนียมและแพลตฟอร์มสแตนเลส
การทำงานด้วยแผงสัมผัสหรือปุ่ม ควบคุมด้วย PLC
ขนาดกะทัดรัด ผสานรวมกับสายการผลิต SMT ได้ง่าย
อินเทอร์เฟซ SMEMA เข้ากันได้สำหรับการควบคุมแบบอินไลน์

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

การถ่ายโอน PCB ระหว่างสาย SMT แบบขนาน
การเปลี่ยนทิศทางการไหลของ PCB จากแทร็กหนึ่งไปยังอีกแทร็กหนึ่ง (เช่น SPI ไปยัง AOI)
การจัดการการทำงานแบบสองเลนความเร็วสูง
เหมาะสำหรับสาย LED, ยานยนต์ และ PCB แผงขนาดใหญ่

ฟังก์ชันเสริม

ไฟสัญญาณเตือน (R/Y/G)
ตัวยึดเครื่องอ่านบาร์โค้ด
การปรับความกว้างด้วยมอเตอร์
โมดูลบัฟเฟอร์หรือการจัดตำแหน่ง
การรวมอินเทอร์เฟซ MES

อุปกรณ์เสริมที่เกี่ยวข้อง – เครื่องขนส่งแบบขนาน PCB XY-465 / XY-460

1. ส่วนประกอบทางกล

2. ส่วนประกอบไฟฟ้า

3. ส่วนประกอบนิวเมติก (ถ้ากำหนดค่าด้วยตัวหยุดหรือตัวดัน)

4. การบำรุงรักษา / อุปกรณ์เสริมเสริม

1. ส่วนประกอบทางกล

HIWIN-MGN15H-400 – รางนำเชิงเส้น 400 มม.
HIWIN-MGN15H-C – บล็อกนำเชิงเส้น MGN15 (เข้ากันได้กับรางด้านบน)
TBI-SFU1204-400 – ชุดสกรูบอล เส้นผ่านศูนย์กลาง 12 มม. ความยาว 400 มม.
CVB-6ESD-PT – สายพานจับเวลา ESD ปลอดภัย กว้าง 6 มม.
SHP-PLATE460 – แผ่นรถรับส่งสแตนเลส ความยาว 460 มม.
FT-M12-80A – ขาตั้งเครื่องจักรแบบปรับได้ เกลียว M12 ความสูง 80 มม.

2. ส่วนประกอบไฟฟ้า

57BYGH76 – สเต็ปเปอร์มอเตอร์ NEMA 23, 2.8A
DM542 – ไดรเวอร์สเต็ปเปอร์มอเตอร์ Leadshine
Omron E3Z-D61 – เซ็นเซอร์โฟโตอิเล็กทริก, เอาต์พุต NPN, ชนิดสะท้อนแบบกระจาย
LX19-111 – สวิตช์จำกัดขนาดกะทัดรัดสำหรับการป้อนกลับจังหวะ
Weinview TK6071i – หน้าจอสัมผัส HMI ขนาด 7 นิ้ว, อินเทอร์เฟซ RS232/RS485
STL-3C-RGY220 – ไฟสัญญาณเตือน 3 สีพร้อมออด, AC 220V
ESB-22R – ปุ่มหยุดฉุกเฉิน 22 มม., หมุนเพื่อรีเซ็ต
SMEMA-CB10 – สายสื่อสาร SMEMA 10 พิน

3. ส่วนประกอบนิวเมติก (อุปกรณ์เสริม)

AIRTAC SDA25×20 – กระบอกสูบลมขนาดกะทัดรัด, รู 25 มม., จังหวะ 20 มม.
AIRTAC 4V210-08 – โซลินอยด์วาล์วคู่, 5/2 ทาง, DC 24V
AC2010-02 – ชุด FRL (ตัวกรอง, ตัวควบคุม, ชุดหล่อลื่น)
PU6-BK-ESD – ท่อลม ESD ปลอดภัยสีดำขนาด 6 มม.

4. การบำรุงรักษาและอุปกรณ์เสริมเสริม

VG32-LUBE – น้ำมันหล่อลื่นสำหรับสกรูบอลและรางเชิงเส้น
CVB-RB6-DUAL – สายพานจับเวลา ESD สำรอง, กว้าง 6 มม.
SNS-KIT-E3Z – ชุดเซ็นเซอร์สำรอง (E3Z + ขายึด)
BCR-MNT01 – ขายึดเครื่องอ่านบาร์โค้ด
LC-400X20-ESD – ม่านแสงนิรภัย, ความกว้าง 400 มม., ปลอดภัย ESD

คู่มือคำถามที่พบบ่อย – เครื่องขนส่งแบบขนาน PCB (รุ่น XY-465 / XY-460)

1. เครื่องขนส่งแบบขนาน PCB ใช้ทำอะไร?

เครื่องขนส่งแบบขนานได้รับการออกแบบมาเพื่อเคลื่อนย้าย PCB ไปด้านข้าง (ในแนวระนาบ) ระหว่างสายการผลิต SMT หรืออุปกรณ์ที่อยู่ติดกัน ช่วยให้สามารถถ่ายโอนในแนวนอนที่ไม่หมุนได้ในการตั้งค่าหลายสาย ทำให้มั่นใจได้ถึงการจัดการบอร์ดที่ราบรื่นและมีประสิทธิภาพ

2. อะไรคือความแตกต่างระหว่าง XY-465 และ XY-460?

XY-465: รองรับการถ่ายโอนแบบสองทิศทาง (ซ้าย-ขวา) ทำให้ PCB สามารถรับส่งได้ทั้งสองทิศทาง
XY-460: รองรับการถ่ายโอนทิศทางเดียว โดยทั่วไปจากด้านเดียวเท่านั้น (ซ้าย → ขวา หรือ ขวา → ซ้าย)

3. การใช้งานทั่วไปคืออะไร?

การถ่ายโอน PCB ระหว่างสาย SMT แบบขนาน
การเปลี่ยนทิศทางการไหลของ PCB เมื่อไม่สามารถถ่ายโอนแบบอินไลน์ได้
การเชื่อมต่อเครื่องจักร เช่น SPI, AOI และระบบติดตั้งและวาง
การปรับสมดุลสายการผลิตแบบสองเลนหรือแบบผสมสูง

4. รองรับขนาด PCB ใดบ้าง?

ช่วง PCB มาตรฐาน: 50 × 50 มม. ถึง 460 × 250 มม.
มีขนาดที่กำหนดเองตามคำขอ
การปรับความกว้างสามารถทำได้ด้วยตนเองหรือใช้มอเตอร์ขึ้นอยู่กับรุ่น

5. รองรับการสื่อสาร SMEMA หรือไม่?

ใช่ ทั้ง XY-465 และ XY-460 มาพร้อมกับอินเทอร์เฟซที่เข้ากันได้กับ SMEMA เพื่อการผสานรวมแบบอินไลน์กับอุปกรณ์ต้นน้ำและปลายน้ำได้อย่างง่ายดาย

6. การถ่ายโอนดำเนินการอย่างไร?

กลไกการรับส่งใช้รางนำเชิงเส้นและสกรูบอล ขับเคลื่อนด้วยสเต็ปเปอร์มอเตอร์หรือเซอร์โวมอเตอร์สำหรับการวางตำแหน่งด้านข้างที่แม่นยำโดยไม่ต้องหมุนบอร์ด

7. มีตัวเลือกการควบคุมอะไรบ้าง?

แผงควบคุม HMI หน้าจอสัมผัสหรือปุ่ม
ควบคุมโดย PLC เพื่อการทำงานอัตโนมัติที่แม่นยำ
รองรับลำดับการเคลื่อนที่และตรรกะการถ่ายโอนที่ตั้งโปรแกรมได้

8. จำเป็นต้องใช้อัดอากาศหรือไม่?

เฉพาะในกรณีที่ติดตั้งตัวหยุดหรือตัวดันแบบนิวเมติกเสริม ในกรณีนั้น จำเป็นต้องมีแหล่งจ่ายอากาศ 4–6 กก./ซม.² การทำงานของรถรับส่งมาตรฐานเป็นแบบไฟฟ้า

9. ความสูงและความเร็วของเครื่องจักรคืออะไร?

ความสูง: 900 ± 20 มม. (รวมขาปรับได้)
เวลาการทำงานโดยทั่วไป: 5–8 วินาทีต่อการถ่ายโอน ขึ้นอยู่กับขนาด PCB และการกำหนดค่า

10. มีคุณสมบัติเสริมอะไรบ้าง?

ไฟสัญญาณเตือน (R/G/Y พร้อมออด)
ขายึดเครื่องอ่านบาร์โค้ด
ม่านแสงนิรภัย
การปรับความกว้างด้วยมอเตอร์
อินเทอร์เฟซระบบ MES

11. ต้องมีการบำรุงรักษาอะไรบ้าง?

การทำความสะอาดรางและสายพานเป็นประจำ
การหล่อลื่นสกรูบอลและรางนำ (เช่น ด้วยน้ำมัน VG32)
การตรวจสอบเซ็นเซอร์ มอเตอร์ และสายไฟ
การเปลี่ยนอะไหล่สำหรับสายพาน เซ็นเซอร์ หรือกระบอกสูบ

12. ระยะเวลาในการจัดส่งคืออะไร?

รุ่นมาตรฐาน: 3–5 วันทำการ
การกำหนดค่าแบบกำหนดเอง: 7–10 วันทำการ
รองรับคำสั่งซื้อเร่งด่วนขึ้นอยู่กับสต็อก
