เครื่องลด PCB ประเภท L สําหรับระบบอัตโนมัติสาย SMT ที่มีประสิทธิภาพและการจัดการบอร์ด
-
เน้น
L-Type PCB Downloader
,เครื่องลดเครื่องสําหรับ SMT Line Automation
,เครื่องลด PCB ที่มีประสิทธิภาพ
-
ยี่ห้อsmtline
-
รุ่นL-Type PCB Downloader
-
ความสามารถ1009
-
น้ําหนักของเครื่องวาง0.79กก
-
ขนาดของเครื่องติดตั้ง56
-
ผู้จัดหาsmtline
-
สภาพใหม่
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์smtline
-
ได้รับการรับรองYAMAHA Vibration Vibration Fit YV YS
-
หมายเลขรุ่นL-Type PCB Downloader
-
จำนวนสั่งซื้อขั้นต่ำ1
-
ราคาโปร่ง
-
รายละเอียดการบรรจุกล่องไม้
-
เวลาการส่งมอบ1-2วันทำการ
-
เงื่อนไขการชำระเงินT / T, Western Union, เพย์พาล
-
สามารถในการผลิต10 ชิ้น/วัน
เครื่องลด PCB ประเภท L สําหรับระบบอัตโนมัติสาย SMT ที่มีประสิทธิภาพและการจัดการบอร์ด
บริษัทของเราดําเนินการมา 11 ปี และแน่นอนจะเป็นตัวเลือกที่ดีที่สุดของคุณ ด้วยการรับประกันคุณภาพและการจัดส่งที่รวดเร็ว
การนําเสนอผลิตภัณฑ์

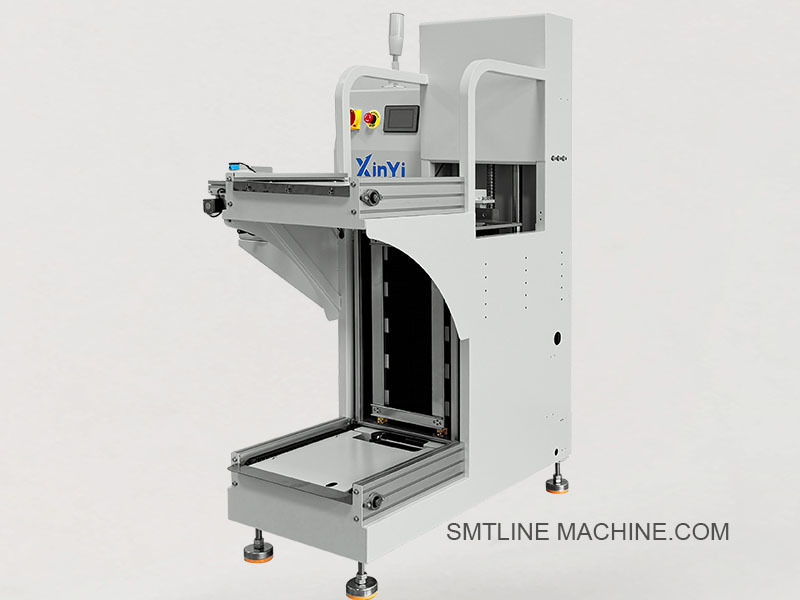

เครื่องลด PCB ประเภท L หรือเรียกกันอีกว่า เครื่องลด PCB ประเภท L ใช้ในตอนท้ายของสายการผลิต SMT เพื่อลด PCB ที่เสร็จแล้วลงในกระจกเก็บของโดยอัตโนมัติโครงสร้างทรง L ของมันวาง rack วัสดุตั้งตรงกับ conveyor, ประหยัดพื้นที่พื้นและอนุญาตการจัดการกระจกง่ายในสภาพแวดล้อมที่คอมพัคต์
ลักษณะสําคัญ
การตั้งตําแหน่งกระจกทรง L: ปรับปรุงการวางพื้นโดยวางกระจกในมุม 90 องศากับคอนเวียร์
การถอดสินค้าโดยอัตโนมัติเต็ม: โอน PCB จากคอนเวียร์ไปในสล็อตกระจก โดยใช้ระบบกระชับแขนและยก
การทํางานด้วยหน้าจอสัมผัส: HMI ที่เข้าใจง่ายสําหรับการตั้งรูปแบบการทํางาน การควบคุมการยกและการวินิจฉัย
การควบคุมสล็อตที่สามารถโปรแกรมได้: รองรับการข้ามสล็อตว่าง, การปรับระดับการถอดสินค้า, และการตรวจพบกระจกเต็ม
สอดคล้องกับ SMEMA: สามารถสื่อสารในสายกับ AOI, reflow หรืออุปกรณ์การตรวจสอบ
การออกแบบที่ปลอดภัยและมั่นคง: กรอบอลูมิเนียมที่มีการสร้างที่ปลอดภัยจาก ESD, ปุ่มหยุดฉุกเฉิน, และฝาปกป้อง
รายละเอียดเทคนิค
| รายการ | รายละเอียด |
| รุ่น | เครื่องลด / ถอน PCB แบบ L |
| ระยะขนาด PCB | 50 × 50 mm ถึง 330 × 250 mm (สามารถปรับแต่ง) |
| ขนาดกระดาษ | 355 × 320 × 563 มิลลิเมตร (มาตรฐาน) |
| ระยะเวลาวงจร | ประมาณ 6 วินาที/PCB |
| ความสูงของคอนเวียร์ | 900 ± 20 มม. |
| ด้านการขนส่ง | ซ้ายไปขวา หรือขวาไปซ้าย |
| การจัดส่งอากาศ | 4?? 6 กิโลกรัม/ซม.2 |
| พลังงาน | AC 220V, 50/60Hz |
| ระบบควบคุม | PLC + หน้าจอสัมผัส |
| น้ําหนัก | ประมาณ 180~250 กก. |
การใช้งาน
การถอน PCB ปลายสายในสายการผลิต SMT/EMS
ใช้บ่อยหลังจากเตาอบรีฟล็อก AOI เครื่องทดสอบฟังก์ชัน
เหมาะสําหรับ PCB ที่แข็งแรง, ครึ่งยืดหยุ่น, หรือ LED
อุปกรณ์เสริมที่เกี่ยวข้อง
1. หนังสือพิมพ์และอุปกรณ์เสริม
| อุปกรณ์เสริม | คําอธิบาย |
| สตานดาร์ PCB Magazine | 355×320×563 มิลลิเมตรหรือ 390×320×570 มิลลิเมตร กรอบที่ปลอดภัยจาก ESD |
| ชุดคล็อกเมกาจีน | ยึดกระจกไว้อย่างมั่นคงบนแพลตฟอร์มลิฟท์ |
| แพลตฟอร์มยกคลัง | พื้นที่ขับเคลื่อนไฟฟ้าสําหรับการเคลื่อนไหวด้านล่างของคลัง |
| วารสาร Push Arm | การโอน PCB จากคอนเวียร์ไปในสล็อตคลัง |
2องค์ประกอบเครื่องจักรกล
| อุปกรณ์เสริม | คําอธิบาย |
| สายทางนําทาง (ปรับได้) | สําหรับการปรับ PCB ให้เรียบร้อยและการถ่ายทอดที่มั่นคง |
| เครื่องปิด PCB | หยุด PCB ในจุด push-in ที่ถูกต้อง; เติมเซ็นเซอร์ |
| แผ่นกรอบ / หลังคา | แผ่นด้านและปกด้านบนจากอะลูมิเนียมที่ปลอดภัยจาก ESD |
| สายขนส่งหรือโซ่ | หม้อขนส่งแบบแอนติสแตติกสําหรับการถ่าย PCB |
| ขารองรับที่ปรับได้ | การปรับความสูงและการปรับระดับความสูงของคอนเวียร์ |
3. ส่วนประกอบไฟฟ้าและควบคุม
| อุปกรณ์เสริม | คําอธิบาย |
| เครื่องควบคุม PLC | โดยทั่วไปจาก Mitsubishi, Siemens, หรือ Omron |
| หน้าจอสัมผัส (HMI) | 7 นิ้วหรือ 10 นิ้วสําหรับอินเตอร์เฟสผู้ใช้และการตั้งค่า |
| เครื่องตรวจจับไฟฟ้าแสง | ค้นพบการมาถึง PCB สถานะสล็อตกระจกหรือสภาพว่าง |
| สวิตช์หยุดฉุกเฉิน | ความปลอดภัยของผู้ใช้งาน |
| สลับพลังงาน / เครื่องตัดไฟหลัก | กํากับการเข้า AC; รวมวงจรไฟฟิวส์ |
| สายเชื่อมต่อ SMEMA | สื่อสารกับเครื่องจักรด้านบน (AOI, reflow เป็นต้น) |
4อุปกรณ์เสริมปนูเมติก
| อุปกรณ์เสริม | คําอธิบาย |
| ซิลินเดอร์อากาศ (แขนกระชับ) | ขับ PCB ลงในช่องคลัง |
| วาล์วโซเลนอยด์ | ส่งการไหลของอากาศไปยังกระบอก; แบบทั่วไป 5/2 ทาง |
| อุปกรณ์ FRL (กรอง + ระบบควบคุม + เครื่องย่อย) | รับประกันอากาศที่สะอาดและถูกกําหนด |
| กล่องปนูเมติก (6mm/8mm) | หลอดอากาศกันสแตตติกสําหรับระบบอากาศทั้งหมด |
5เครื่องมือบํารุงรักษาและอุปกรณ์เสริมความปลอดภัย
| อุปกรณ์เสริม | คําอธิบาย |
| น้ํามันหล่อลื่น | สําหรับการบํารุงรักษาแนวทาง (VG32 หรือเทียบเท่า) |
| เครื่องมือทําความสะอาด | แปรงกันสแตตติก เครื่องเป่าอากาศ ผ้า ESD |
| ชุดไฟฟิวส์สํารอง | สําหรับหน่วยควบคุมพลังงานหลัก |
| ชุดเครื่องมือ | กุญแจสี่เหลี่ยม, เครื่องชัก skru, ชุดกุญแจ |
| ผ้าม่านไฟความปลอดภัย (ไม่จําเป็น) | เพิ่มการคุ้มครองผู้ใช้บริการรอบพื้นที่ทํางาน |
6. การปรับปรุงแบบเลือก
| อุปกรณ์เสริม | คําอธิบาย |
| การติดตั้งเครื่องสแกนบาร์โค้ด | สําหรับการบูรณาการติดตามผลิตภัณฑ์ในสาย |
| ไฟตักเตือนกระจกเต็ม | หอคอยสัญญาณแสดงให้เห็นว่าต้องการเปลี่ยนกระจก |
| แอดป์เตอร์สํานักพิมพ์ตามสั่ง | สําหรับขนาดแผ่นหรือตัวพกพาที่ไม่เป็นมาตรฐาน |
จํานวนชิ้นที่เกี่ยวข้อง
1. แม็กกาจและส่วนใช้
| ชื่อส่วน | คําอธิบาย |
| สตานดาร์ PCB Magazine | 355 × 320 × 563 mm (ขนาดมาตรฐาน) |
| วารสาร PCB ขนาดใหญ่ | 390 × 320 × 570 มม. |
| ชุดคล็อกเมกาจีน | อุปกรณ์กั้นสําหรับการจับกระจก |
| การประกอบแพลตฟอร์มยก | อุปกรณ์ยกตั้งด้วยเครื่องยนต์ |
2องค์ประกอบเครื่องจักรกล
| ชื่อส่วน | คําอธิบาย |
| การประกอบแขนผลัก | แขนผลักดันแบบปนูเมติก |
| สายทางนํา (ปรับได้) | รถรางอลูมิเนียม ปลอดภัยจาก ESD ความยาว 250 mm |
| เครื่องปิด PCB (ชนิดเซ็นเซอร์) | หยุด PCB ก่อนการบรรจุในคลัง |
| สายขนส่ง/เข็มขัด | เข็มขัดความปลอดภัย ESD หน้ากว้าง 6 มม. |
| ขา ที่ ปรับ ได้ | ขาปรับระดับต่อการสั่นสะเทือน สาย M12 |
3. ส่วนประกอบไฟฟ้าและควบคุม
| ชื่อส่วน | คําอธิบาย |
| เครื่องควบคุม PLC (Mitsubishi) | 24 I/O, ใช้ในหลายรุ่นของเครื่องถอด |
| HMI หน้าจอสัมผัส (Weinview) | 7 ช่องจอสําหรับการควบคุมผู้ใช้งาน |
| เซนเซอร์ไฟฟ้าแสง | การตรวจจับตําแหน่ง (PCB หรือสล็อต) |
| ปุ่มหยุดฉุกเฉิน | สวิทช์ฉุกเฉินสีแดง 22 มม |
| สายสื่อสาร SMEMA | สายเชื่อมต่อ 10 ปินสําหรับเครื่องสื่อสารในสาย |
4อุปกรณ์เสริมปนูเมติก
| ชื่อส่วน | คําอธิบาย |
| ซิลินเดอร์อากาศ (เครื่องกด) | กระปุกอากาศคอมแพคต์ ขนาด 32 มิลลิเมตร |
| วาล์วโซเลนอยด์ | 5/2-ทาง double coil |
| หน่วย FRL | เครื่องกรอง + เครื่องควบคุม + เครื่องเล็บ |
| ท่ออากาศ (6 มม.) | ท่อ PU ที่ปลอดภัยจาก ESD สีดํา |
5. การบํารุงรักษาและส่วนประกอบที่ต้องการ
| ชื่อส่วน | คําอธิบาย |
| น้ํามันหล่อลื่น | สําหรับรถเลนนําและกลไกยก |
| ผ้าม่านไฟความปลอดภัย | ป้องกันความปลอดภัย |
| ไฟโคมไฟ | ไฟสเต็กสีแดง/สีเขียว/สีเหลือง 220V |
| การติดตั้งเครื่องสแกนบาร์โค้ด | โครงการติดตั้งสําหรับสแกนเนอร์ในสาย |
| ชุดไฟฟิวส์สํารอง | เครื่องประปา 5A, 220V พร้อมตัวประปา |
คู่มือสอบถามที่ถี่ถ้วน ✅ เครื่องลด / ปลด PCB แบบ L
1เครื่องลด PCB แบบ L ใช้อะไร?
เครื่องลด PCB ประเภท L (ยังเรียกว่า เครื่องลด PCB) ใช้ในตอนท้ายของสายการผลิต SMT เพื่อรับและลด PCB ที่เสร็จจากคอนเวียร์ไปในกระจกเก็บของโดยอัตโนมัติมันให้ความปลอดภัย, การจัดการที่ประสิทธิภาพของแผ่นที่ครบ
2ทําไมมันถึงเรียกว่า ล-ลี่
เนื่องจากเร็กกระจกถูกวางไว้ในมุม 90 องศา (ตั้งค่า) กับทิศทางของเครื่องขนส่ง PCB, สร้างรูปทรง L. การวางแผนนี้ช่วยประหยัดพื้นที่พื้นและทําให้ผู้ใช้บริการเข้าถึงได้ง่ายขึ้น
3มันปล่อย PCB แบบไหนได้?
พีซีบีแข็งแบบมาตรฐาน
บอร์ดไฟ LED
โป้จากอลูมิเนียมหรือใยแก้ว (FR4)
ขนาด PCB โดยทั่วไปจาก 50 × 50 mm ถึง 330 × 250 mm (สามารถปรับแต่งได้)
4ขนาดกระดาษที่เข้ากันได้เท่าไหร่
355 × 320 × 563 มิลลิเมตร (มาตรฐาน)
390 × 320 × 570 มิลลิเมตร (ไม่จําเป็น)
ขนาดคลังการ์ตูนตามสั่งได้ตามคําขอ
5คุณลักษณะหลักของมันคืออะไร?
การวางตู้ทรง L สําหรับการวางแผนเส้นที่คอมพัคต์
การบรรจุ PCB แบบอัตโนมัติเต็มในกระจก
หน้าจอสัมผัส + ระบบควบคุม PLC
โปรแกรมสล็อตปิชและฟังก์ชัน skip-empty
อินเตอร์เฟซ SMEMA ที่เข้ากันได้
การล็อคความปลอดภัยและปุ่มหยุดฉุกเฉิน
กรอบอลูมิเนียมที่มีพื้นผิวต่อต้านสแตตติก
6. เวลาวงจรต่อ PCB คือเท่าไหร่?
ประมาณ 6~10 วินาทีต่อกระดาน ขึ้นอยู่กับขนาดกระดานและความเร็วผลัก
7มีฟังก์ชันความปลอดภัยอะไรบ้าง
สวิตช์หยุดฉุกเฉิน
หมวกปิดบนชิ้นส่วนเคลื่อนที่
ระเบิดความผิดพลาดและเสียงระฆัง
ปรับปรุงการใช้งาน
8ส่วนที่เปลี่ยนได้หลักๆ คืออะไร?
หน่วยแขนผลัก
เครื่องยกหรือกระบอก
เครื่องตรวจจับ (การตรวจจับไฟฟ้าหรือสล็อต)
แผนจอสัมผัส
วาล์วซอลีนอยด์และท่อปนูเมติก
เครื่องจับกระจกและรถเลนนํา
9การบํารุงรักษาอะไรที่จําเป็น
ทุกวัน: ทําความสะอาดคอนเวอเรอร์ ตรวจหาชิ้นส่วนที่ลอย
สัปดาห์ต่อสัปดาห์: ตรวจสอบเซ็นเซอร์และกลไกผลัก
รายเดือน: การนําและตรวจสอบระบบแรงดันอากาศ
ตามความจําเป็น: เปลี่ยนชิ้นส่วนที่สวม (เข็มขัด, กระปุก, ฟิวส์)
10สามารถบูรณาการกับ MES หรือระบบบาร์โค้ดได้หรือไม่
ใช่ หลายรุ่นรองรับการบูรณาการ
การรวบรวมข้อมูล MES
เครื่องสแกนบาร์โค้ดอินไลน์
ระบบการติดตาม
11มีการปรับแต่งได้มั้ย?
ใช่ คุณสามารถขอ:
การเปลี่ยนแปลงขนาดกระจก
การปรับเปลี่ยนความกว้างของคอนเวียร์
สายพาน I/O หรือโมดูลเครือข่ายเพิ่มเติม
เครื่องรับสัญญาณภายนอกหรือเครื่องระฆัง
