เครื่องป้อน PCB แบบ L-Type เพื่อประสิทธิภาพของสายการผลิต SMT อัตโนมัติ

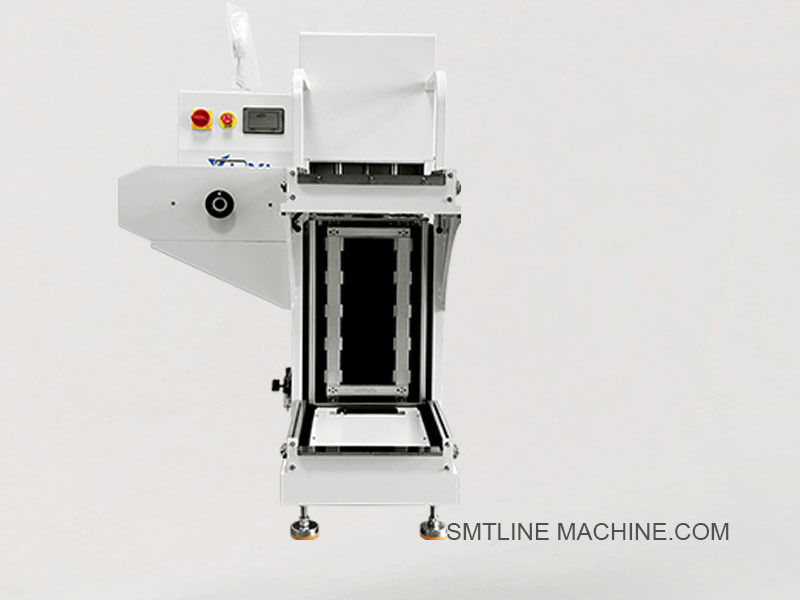

เครื่องโหลด PCB แบบ L-type

บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน ด้วยคุณภาพที่รับประกันและการจัดส่งที่รวดเร็ว



บทนำผลิตภัณฑ์ – เครื่องโหลด PCB แบบ L-type

เครื่องโหลด PCB แบบ L-type เป็นเครื่องจักรโหลดบอร์ดอัตโนมัติที่ออกแบบมาเพื่อถ่ายโอน PCB เข้าสู่สายการผลิต SMT ในรูปแบบ "L-shaped" โดยทั่วไปจะติดตั้งที่ส่วนหน้าของสาย SMT และใช้สำหรับโหลด PCB เปล่าหรือประกอบจากนิตยสารลงบนระบบสายพานลำเลียง ทำให้สามารถส่งมอบให้กับอุปกรณ์ปลายน้ำได้อย่างราบรื่น เช่น เครื่องพิมพ์ เครื่องติดตั้ง หรือเครื่องตรวจสอบ

คุณสมบัติหลัก

รูปแบบ L-shaped: ประหยัดพื้นที่โดยการจัดวางนิตยสารและสายพานลำเลียงที่ 90 องศา
การโหลด PCB อัตโนมัติ: ถ่ายโอนบอร์ดจากนิตยสารไปยังสายพานลำเลียงโดยใช้ระบบดันและยก
การทำงานบนหน้าจอสัมผัส: HMI ที่ใช้งานง่ายสำหรับการตั้งค่าพารามิเตอร์และการใช้งานเครื่องโหลด
เข้ากันได้กับนิตยสารมาตรฐาน: รองรับขนาดนิตยสาร 390×320 มม. หรือขนาดที่กำหนดเอง
คุณสมบัติด้านความปลอดภัย: รวมถึงฝาครอบป้องกัน ระบบเตือนภัย และปุ่มหยุดฉุกเฉิน
โครงสร้างที่ทนทาน: โครงอะลูมิเนียมพร้อมการเคลือบผิวแบบป้องกันไฟฟ้าสถิต

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

การโหลดส่วนหน้าสำหรับสายการประกอบ SMT
เหมาะสำหรับบอร์ด LED, บอร์ดโทรศัพท์มือถือ และการประกอบอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
ใช้ร่วมกับเครื่องขนถ่าย สายพานลำเลียง และหน่วยบัฟเฟอร์

อุปกรณ์เสริมที่เกี่ยวข้อง – เครื่องโหลด PCB แบบ L-Type

1. ส่วนประกอบนิตยสาร

นิตยสาร PCB มาตรฐาน
วัสดุ: อะลูมิเนียม, พลาสติก ESD-safe
ขนาด: 355×320×563 มม., 390×320×570 มม. หรือปรับแต่งได้
แคลมป์ยึดแร็คนิตยสาร – ยึดนิตยสารให้อยู่ในตำแหน่งคงที่
แพลตฟอร์มยกนิตยสาร – โต๊ะยกไฟฟ้าสำหรับการเคลื่อนที่ในแนวตั้ง

2. ชิ้นส่วนทางกล

ชุดประกอบแขนดัน – ถ่ายโอน PCB จากนิตยสารไปยังสายพานลำเลียง
มอเตอร์ยก – ควบคุมการเคลื่อนที่ในแนวตั้งของแร็คนิตยสาร
ชุดรางนำ – สำหรับการวางตำแหน่ง PCB และการถ่ายโอนที่ราบรื่น
ตัวหยุด PCB (ควบคุมด้วยเซ็นเซอร์) – ป้องกันการวางแนวที่ไม่ถูกต้องระหว่างการดัน
ฝาครอบด้านข้างและแผงเฟรม – โปรไฟล์อะลูมิเนียมพร้อมการเคลือบป้องกันไฟฟ้าสถิต
ขาปรับระดับได้ – สำหรับปรับระดับเครื่อง

3. ส่วนประกอบไฟฟ้าและควบคุม

หน่วยควบคุม PLC – โดยทั่วไป Mitsubishi, Omron หรือ Siemens
HMI หน้าจอสัมผัส – สำหรับการตั้งค่าพารามิเตอร์และการวินิจฉัย
เซ็นเซอร์โฟโตอิเล็กทริก – ตรวจจับการมีอยู่และตำแหน่งของ PCB
สวิตช์หยุดฉุกเฉิน
สวิตช์ไฟและหน่วยเบรกเกอร์
วาล์วโซลินอยด์อากาศ – ควบคุมระบบนิวเมติก
ชุดสายไฟ – การเชื่อมต่อพลังงานและสัญญาณ

4. อุปกรณ์เสริมนิวเมติก

กระบอกสูบอากาศ (ตัวกระตุ้นแขนดัน)
ตัวควบคุมตัวกรองอากาศ (หน่วย FRL)
ท่อเก็บเสียงและท่อนิวเมติก
เซ็นเซอร์สุญญากาศ (ถ้ามี)

5. เครื่องมือและชุดบำรุงรักษา

สารหล่อลื่นสำหรับรางนำเชิงเส้น
ผ้าทำความสะอาด / แปรง ESD-safe
ชุดฟิวส์สำรอง
ชุดเครื่องมือ (ประแจหกเหลี่ยม, ไขควง)
เกจสอบเทียบรางนำ PCB

6. อุปกรณ์เสริม / การอัปเกรดเพิ่มเติม

สายเคเบิลอินเทอร์เฟซ SMEMA – สำหรับการสื่อสารสายกับอุปกรณ์ต้นน้ำ/ปลายน้ำ
ตัวยึดเครื่องสแกนบาร์โค้ด – สำหรับการตรวจสอบย้อนกลับแบบอินไลน์
ม่านแสงนิรภัย – เพิ่มความปลอดภัยของผู้ปฏิบัติงาน
อะแดปเตอร์นิตยสารแบบกำหนดเอง – สำหรับขนาดบอร์ดพิเศษ
ฝาครอบกันฝุ่น – สำหรับใช้ในสภาพแวดล้อมห้องคลีนรูม

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – เครื่องโหลด PCB แบบ L-Type

1. ชิ้นส่วนนิตยสารและการจัดการ

2. ส่วนประกอบทางกล

3. ส่วนประกอบไฟฟ้าและควบคุม

4. ส่วนประกอบนิวเมติก

5. การบำรุงรักษาและอุปกรณ์เสริมเพิ่มเติม

คู่มือคำถามที่พบบ่อย – เครื่องโหลด PCB แบบ L-Type

1. เครื่องโหลด PCB แบบ L-type ใช้ทำอะไร?

เครื่องโหลด PCB แบบ L-type ได้รับการออกแบบมาเพื่อโหลด PCB จากนิตยสารเก็บเข้าในสายการผลิต SMT โดยอัตโนมัติ การออกแบบ "L-shape" ช่วยให้ประหยัดพื้นที่และบูรณาการสายได้อย่างยืดหยุ่น

2. ทำไมถึงเรียกว่า "L-type"?

เนื่องจากแร็คนิตยสารอยู่ในแนวตั้งฉาก (90°) กับทิศทางของสายพานลำเลียง ทำให้เกิดรูปตัว "L" ซึ่งช่วยประหยัดพื้นที่และเข้าถึงด้านข้างได้

3. รองรับนิตยสารประเภทใดบ้าง?

ขนาดมาตรฐาน: 355 × 320 × 563 มม.
เพิ่มเติม: 390 × 320 × 570 มม. หรือขนาดที่กำหนดเอง
วัสดุ: โครงอะลูมิเนียมพร้อมแผงด้านข้าง ESD-safe

4. ขนาด PCB ที่เข้ากันได้คืออะไร?

ขนาดขั้นต่ำ: 50 × 50 มม.
ขนาดสูงสุด: 330 × 250 มม. (ปรับแต่งได้)
ตรวจสอบการกำหนดค่าของเครื่องโหลดของคุณ หรือปรับความกว้างของรางตามความเหมาะสม

5. คุณสมบัติหลักคืออะไร?

การออกแบบรูปตัว L ที่ประหยัดพื้นที่
กลไกการยกและแขนดันอัตโนมัติ
อินเทอร์เฟซหน้าจอสัมผัสพร้อมการควบคุม PLC
เข้ากันได้กับการสื่อสาร SMEMA
โครงสร้าง ESD-safe และการทำงานเสียงเบา
ปุ่มหยุดฉุกเฉินและฝาครอบนิรภัย

6. เวลาในการทำงานต่อ PCB คือเท่าไร?

โดยทั่วไปประมาณ 6–10 วินาทีต่อบอร์ด ขึ้นอยู่กับความหนาของบอร์ด ประเภทนิตยสาร และการกำหนดค่า

7. ชิ้นส่วนสึกหรอหรืออุปกรณ์เสริมหลักคืออะไร?

แขนดัน
มอเตอร์ยกและสายพาน
เซ็นเซอร์ (ชนิดโฟโตอิเล็กทริก)
วาล์วโซลินอยด์และกระบอกสูบอากาศ
แคลมป์ยึดแร็คนิตยสาร
แผงควบคุมหรือหน้าจอสัมผัส

8. ต้องมีการบำรุงรักษาอะไรบ้าง?

รายสัปดาห์: ตรวจสอบเซ็นเซอร์ ทำความสะอาดราง
รายเดือน: หล่อลื่นรางนำยก ตรวจสอบสายพาน
รายไตรมาส: ตรวจสอบแขนดัน ทดสอบ E-stop
เปลี่ยนตัวกรองอากาศและชิ้นส่วนนิวเมติกตามความจำเป็น

9. มีคุณสมบัติด้านความปลอดภัยอะไรบ้าง?

ปุ่มหยุดฉุกเฉิน
ฝาครอบด้านข้างป้องกัน
ม่านแสงนิรภัย (เพิ่มเติม)
ออดเตือนสำหรับข้อผิดพลาดหรือการติดขัด

10. สามารถปรับแต่งได้หรือไม่?

ได้ มีหลายรุ่นที่รองรับ:

ขนาดนิตยสารแบบกำหนดเอง
การควบคุมด้วยแป้นเหยียบ
เครื่องสแกนบาร์โค้ดแบบอินไลน์
I/O เพิ่มเติมสำหรับการรวม MES หรือการตรวจสอบย้อนกลับ
