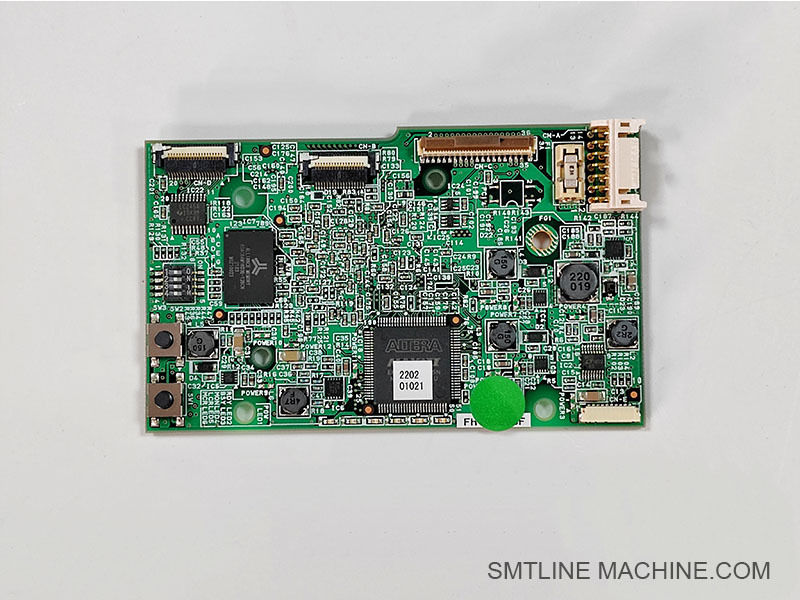

เมนบอร์ดกล้อง IPS หัวทำงาน FUJI 2AGKHA012000 H24S

FUJI2AGKHA012000 เมนบอร์ดกล้อง IPS ของหัวทำงาน H24S
บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

ภาพรวมผลิตภัณฑ์

หมายเลขชิ้นส่วน: 2AGKHA012000
ชื่อ: เมนบอร์ดกล้อง IPS
เครื่องจักร: FUJI NXT Series – หัววาง/ทำงาน H24S
แบรนด์: FUJI
สภาพ: ใหม่เอี่ยม ได้รับการรับรอง ISO/CE

คุณสมบัติและฟังก์ชันหลัก

เมนบอร์ดประมวลผลภาพหลักสำหรับกล้อง IPS (Image Processing Sensor) แบบบูรณาการ
มีส่วนประกอบสำคัญ—เซ็นเซอร์ภาพ, โปรเซสเซอร์กล้อง, อินเทอร์เฟซพลังงานและข้อมูล—สำหรับการตรวจจับและตรวจสอบการหยิบและวางส่วนประกอบ

ข้อมูลจำเพาะและรายละเอียดทางเทคนิค

แหล่งกำเนิด: ญี่ปุ่น / จีน (ผลิตสำหรับสายการผลิต FUJI NXT)
MOQ: 1 ชิ้น; ระยะเวลาดำเนินการโดยทั่วไป 1–5 วัน
การรับรอง: มาตรฐาน ISO / CE
บรรจุภัณฑ์: บรรจุภัณฑ์ที่ปลอดภัยตามมาตรฐาน FUJI/Yusheng—กระดาษ, กล่องกระดาษแข็ง หรือกล่องไม้

การใช้งาน

ทำหน้าที่เป็นบอร์ดวิสัยทัศน์ส่วนกลางในหัวทำงาน H24S ทำให้สามารถประมวลผลภาพแบบเรียลไทม์เพื่อการจัดตำแหน่งส่วนประกอบและความแม่นยำในการวาง
เชื่อมต่อกับโมดูลกล้อง, ระบบกลไก และตัวควบคุมหลัก เพื่อให้แน่ใจว่าการทำงานแบบหยิบและวางเป็นไปอย่างราบรื่น

ข้อมูลการซื้อ

มักถูกระบุว่าเป็น “เมนบอร์ดกล้อง IPS ของหัวทำงาน” หรือ “บอร์ด H24S IPS” บนเว็บไซต์จัดหา
ราคาต่อรองได้—ซัพพลายเออร์ทั่วไปเสนอราคา MOQ = 1 หน่วย จัดส่งทันที
รองรับการชำระเงินผ่าน T/T, L/C, PayPal, Western Union ฯลฯ

สรุป

เมนบอร์ดกล้อง IPS 2AGKHA012000 เป็นอะไหล่แท้ของ FUJI ที่สำคัญสำหรับหัวทำงาน H24S ขับเคลื่อนความสามารถด้านวิสัยทัศน์ที่จำเป็นสำหรับการวางส่วนประกอบที่แม่นยำในแพลตฟอร์ม FUJI NXT ด้วยข้อมูลจำเพาะที่พร้อมสำหรับการผลิตและความพร้อมใช้งานที่รวดเร็ว เหมาะอย่างยิ่งสำหรับการบำรุงรักษา ซ่อมแซม หรืออัปเกรด

หมายเลขชิ้นส่วนที่เกี่ยวข้องสำหรับ 2AGKHA012000 (เมนบอร์ดกล้อง IPS H24S)

หมายเหตุ:

ชิ้นส่วนเหล่านี้เชื่อมโยงทางไฟฟ้าหรือทางกลไกกับเมนบอร์ดกล้อง IPS ในหัวทำงาน H24S
ตรวจสอบความเข้ากันได้กับรุ่น NXT (I / II / III) และเวอร์ชันเฟิร์มแวร์ของคุณเสมอ
เมื่อเปลี่ยนเมนบอร์ด IPS มักจำเป็นต้องมีการสอบเทียบกล้องที่จับคู่ (ด้วย AA66W00)

อุปกรณ์เสริมที่เกี่ยวข้องสำหรับ FUJI 2AGKHA012000 (เมนบอร์ดกล้อง IPS H24S)

หมายเหตุ:

อุปกรณ์เสริมเหล่านี้มีความสำคัญสำหรับการติดตั้ง การเปลี่ยน การสอบเทียบ และความเสถียรในระยะยาวของระบบ IPS
ชิ้นส่วนบางอย่าง (เช่น สายเคเบิล หน้าจอกรอง) เป็นวัสดุสิ้นเปลืองและควรมีสต็อกสำหรับการบำรุงรักษาตามปกติ
เมื่อเปลี่ยนเมนบอร์ด มักจำเป็นต้องมีการสอบเทียบกล้องและหัวฉีดใหม่

คู่มือคำถามที่พบบ่อย

ชื่อผลิตภัณฑ์: เมนบอร์ดกล้อง IPS

หมายเลขชิ้นส่วน: 2AGKHA012000

ใช้ใน: FUJI NXT Series – หัวทำงาน H24S

1. เมนบอร์ดนี้มีหน้าที่อะไร?

2AGKHA012000 เป็นบอร์ดควบคุมหลักสำหรับกล้อง IPS (Image Processing Sensor) ที่ติดตั้งบนหัวทำงาน H24S จัดการ:

การประมวลผลสัญญาณภาพ
การสื่อสารกับระบบโฮสต์
การจัดการพลังงานของกล้อง
การประสานงานกับการเคลื่อนที่ของหัวและการทำงานของหัวฉีด

2. ติดตั้งที่ไหน?

ติดตั้งอยู่ภายในหัวทำงาน H24S เชื่อมโยงโดยตรงกับชุดกล้อง IPS (เช่น AA66W00) ตัวควบคุมเพลาหัวฉีด และโซลินอยด์วาล์ว ทำหน้าที่เป็นสมองสำหรับงานวิสัยทัศน์ของกล้อง

3. ควรเปลี่ยนเมนบอร์ดกล้อง IPS เมื่อใด?

คุณอาจต้องเปลี่ยนหาก:

กล้อง IPS ไม่สามารถจับภาพได้
ข้อผิดพลาดของระบบวิสัยทัศน์ เช่น “กล้องหมดเวลา” หรือ “การส่งข้อมูลล้มเหลว” เกิดขึ้น
พบส่วนประกอบที่ไหม้หรือความเสียหายทางกายภาพบนบอร์ด
หัวแสดงการจัดตำแหน่งหรือการดริฟท์การสอบเทียบภาพที่ยังคงอยู่หลังจากทำการสอบเทียบใหม่

4. ชิ้นส่วนใดบ้างที่เกี่ยวข้องกับเมนบอร์ดนี้?

5. จำเป็นต้องมีการสอบเทียบหลังจากเปลี่ยนบอร์ดนี้หรือไม่?

ใช่ หลังจากเปลี่ยนเมนบอร์ด:

ทำการจัดตำแหน่งวิสัยทัศน์และการสอบเทียบสมดุลสีขาวโดยใช้แท็บเล็ตสอบเทียบ
เรียกใช้การรีเซ็ตหัวและหัวฉีดใหม่ผ่านอินเทอร์เฟซระบบของ FUJI
ยืนยันความเข้ากันได้ของเฟิร์มแวร์หากมีการผสมชิ้นส่วนข้ามรุ่นหัวต่างๆ

6. สิ่งนี้แตกต่างจากระบบ V12 IPS อย่างไร?

ในขณะที่ฟังก์ชันคล้ายกัน บอร์ดนี้เฉพาะสำหรับหัวทำงาน H24S
V12 และ H24 ใช้โครงสร้างวิสัยทัศน์ที่คล้ายกัน แต่การออกแบบเมนบอร์ด ตัวเชื่อมต่อ และเฟิร์มแวร์มักจะแตกต่างกัน

7. ฉันควรใช้ข้อควรระวังอะไรบ้างในระหว่างการเปลี่ยน?

ปิดเครื่องและปล่อยไฟฟ้าสถิตออกเสมอก่อนจัดการกับบอร์ด
ใช้ถุงมือป้องกันไฟฟ้าสถิตและสายดิน
ตรวจสอบตัวเชื่อมต่อทั้งหมดอีกครั้ง โดยเฉพาะสายสัญญาณกล้องและสายไฟ
ขันสกรูยึดทั้งหมดให้แน่นและหลีกเลี่ยงการขันแน่นเกินไป

8. สรุป

เมนบอร์ดกล้อง IPS 2AGKHA012000 เป็นส่วนประกอบอิเล็กทรอนิกส์หลักของหัวทำงาน H24S ทำให้มั่นใจได้ว่าการรับรู้ภาพและการแก้ไขการวางจะดำเนินการด้วยความเร็วและความแม่นยำ การจัดการ การติดตั้ง และการสอบเทียบเป็นระยะที่เหมาะสมมีความสำคัญต่อการรักษาคุณภาพการผลิต
