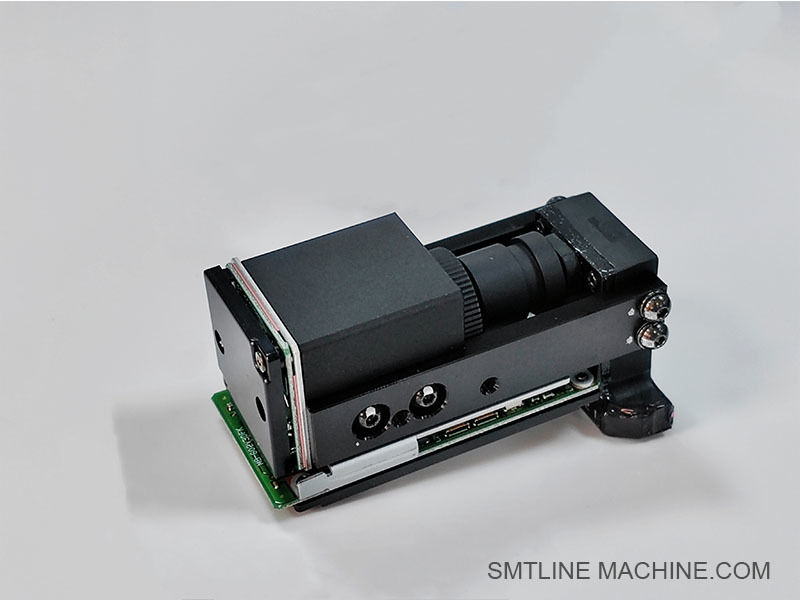

FUJI 2AGKHA014000 AA66W00 V12 หัวทํางาน IPS กล้อง SMT อะไหล่

FUJI2AGKHA014000 AA66W00 V12 หัวทํางานกล้อง IPS
บริษัทของเราดําเนินการมา 11 ปี และแน่นอนจะเป็นตัวเลือกที่ดีที่สุดของคุณ ด้วยการรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

ภาพรวมสินค้า

เลขส่วน: 2AGKHA014000
รูปแบบ: AA66W00
ชื่อส่วนประกอบ: กล้อง IPS (เซ็นเซอร์ประมวลภาพ)
เครื่องที่ใช้ได้: FUJI NXT ซีรีย์
ฟังก์ชัน: กล้องระบบสายตาที่บูรณาการในหัวทํางานเพื่อการจําแนกส่วนประกอบความเร็วสูงและความแม่นยําสูงและการปรับระดับการวาง

ลักษณะสําคัญ

1. การจําแนกภาพแม่นยําสูง
กล้อง IPS จับภาพความละเอียดสูงของส่วนประกอบและตําแหน่ง PCB ระหว่างการรับและวางและการจัดสรรส่วนประกอบก่อนการติดตั้ง.

2การตรวจจับสภาพสภาพหลายมุม
สามารถตรวจจับทิศทางของส่วนประกอบในมุมหลายๆ มุม ̇ รวมถึงมุมมองด้านข้าง ̇ เพื่อป้องกันการวางที่ไม่ถูกต้องและรับประกันความสม่ําเสมอของคุณภาพ

3. การออกแบบที่คอมแพ็คและเบา
โมดูลกล้องมีน้ําหนักเบาและบูรณาการโดยตรงกับหัวทํางาน (ประมาณ 2.5 กิโลกรัมรวมสําหรับหัว) ทําให้สามารถเคลื่อนไหวอย่างรวดเร็วและการควบคุมที่แม่นยําด้วยความอ่อนแอทางกลที่ลดลง

รายละเอียดและความเข้ากันได้

การใช้งานและการเปลี่ยน

ส่วนนี้มักถูกเปลี่ยนระหว่างการบํารุงรักษาปกติ หรือถ้ามีปัญหาเกี่ยวกับการจับภาพ, ความผิดพลาดการจัดอันดับ, หรือการจําแนกสายตาที่ล้มเหลวในกระบวนการวาง
การติดตั้งต้องมีการปรับระดับการสอดคล้องกับโปรแกรมเครื่อง
มันคือชิ้นส่วน FUJI ของแท้ หรืออาจมีให้บริการผ่านผู้จัดจําหน่ายจากบุคคลที่สาม เป็นชิ้นส่วนสํารองที่เข้ากันได้

สรุป

กล้อง IPS FUJI AA66W00 (2AGKHA014000) เป็นส่วนสําคัญของหัวทํางาน V12 สําหรับแพลตฟอร์ม FUJI NXT SMTและการบูรณาการที่คอมแพคต์, การวางส่วนประกอบที่น่าเชื่อถือ ช่วยในการปรับปรุงผลผลิตและประสิทธิภาพการผลิตโดยรวม

อุปกรณ์เสริมที่เกี่ยวข้องสําหรับกล้อง FUJI AA66W00 IPS (หัว V12)

เครื่องมือและอุปกรณ์เสริม

จิก / เครื่องปรับระดับ ใช้ระหว่างการบํารุงรักษาหรือเปลี่ยนกล้อง IPS
โมดูลซอฟต์แวร์ Vision Alignment โมดูลซอฟต์แวร์ที่ใช้ในระบบ FUJI NXT สําหรับการปรับภาพ IPS
คาเบล / เครื่องเชื่อม ✓ สัญญาณกล้องหรือสายไฟฟ้าเฉพาะเจาะจง (ติดต่อ FUJI หรือผู้จําหน่ายสําหรับรายละเอียดที่ตรงกัน)
FUJI Vision System Lens Cleaning Kit เครื่องมือป้องกันสแตตติกและฟรีจากฝุ่นเพื่อรักษาคุณภาพภาพภาพ

เลขส่วนที่เกี่ยวข้องสําหรับกล้อง FUJI AA66W00 IPS (หัว V12)

จํานวนชิ้นส่วนเหล่านี้อาจแตกต่างกันเล็กน้อยขึ้นอยู่กับรุ่น FUJI NXT (I/II/III) และการตั้งค่าเครื่องจักรเฉพาะเจาะจง

คู่มือ FAQ

ชื่อสินค้า: กล้อง FUJI IPS

รูปแบบ: AA66W00

เลขส่วน: 2AGKHA014000

ใช้กับ: หัวทํางาน FUJI NXT V12 (ยังเข้ากับ H24)

1หน้าที่ของกล้อง IPS AA66W00 คืออะไร?

กล้อง IPS (Image Processing Sensor) ถูกนําเข้าในหัวทํางาน V12 โดยหน้าที่หลักคือ

จับภาพความละเอียดสูงของส่วนประกอบและแผ่น PCB
การตรวจจับตําแหน่ง, การตั้งทิศทาง, และการชันขององค์ประกอบก่อนการวาง
ช่วยในการแก้ไขการเลื่อนการวาง เพื่อให้แน่ใจว่ามีความแม่นยําสูง

2กล้องตั้งอยู่ที่ไหน?

กล้อง IPS ตั้งอยู่ในหน่วยหัวทํางาน V12 ตรงหลังแกนจมูก มองลงไปข้างล่าง มันทํางานพร้อมกับการหมุนหัว (แกน R) และกลไกการรับส่วนประกอบ

3เลขส่วนที่เกี่ยวข้องคืออะไร?

บางส่วนที่เกี่ยวข้องกันทั่วไป:

AA66W08 รุ่นสํารองของกล้อง IPS
2AGTHA009100 รางกระบอก
2AGTHA005807 วัลล์ฟกลไก
H11352 / H50844 วัลล์ฟโซเลโนอิด
H4897A √ หมุนสําหรับแกนหัว
PM09NR4 มอเตอร์แกน R
GGAJ0403 / 3216 ราคาตารางสีขาวในการปรับระดับ (สําหรับปรับระดับสายตา IPS)

4กล้อง IPS ควรเปลี่ยนเมื่อไหร่?

เปลี่ยนหรือบํารุงรักษากล้อง หาก:

ระบบการมองเห็นไม่สามารถจําหน่ายส่วนประกอบ
ความแม่นยําในการวางส่วนประกอบลดลง
ความผิดพลาด เช่น ภาพจับล้มเหลว หรือ ช่องมุมส่วนผิดปกติ
การตรวจสอบทางสายตาแสดงให้เห็นว่าเลนส์มีหมอกหรือสกปรกที่ไม่สามารถทําความสะอาดได้

5มีความจําเป็นในการปรับระดับหลังจากการเปลี่ยนหรือไม่

ใช่ หลังจากเปลี่ยนกล้อง IPS

ทําการจัดตั้งหัวและการปรับระดับ โดยใช้เครื่องมือโปรแกรม FUJI
ใช้คารีบราชั่น แท็บเล็ตสีขาว (ตัวอย่างเช่น 3216) สําหรับการปรับสายตา
รับรองความสอดคล้องของฟอร์มแวร์ / ซอฟต์แวร์สําหรับการสื่อสารกล้องที่เหมาะสม

6. AA66W00 สามารถเปลี่ยน AA66W08 ได้หรือไม่

ใช่, AA66W08 เป็นรุ่นที่ใช้กันทั่วไปที่เข้ากันได้. อย่างไรก็ตาม, ตรวจสอบความเข้ากันของเครื่องจักรและฟอร์มแวร์กับระบบ NXT ของคุณเสมอก่อนการเปลี่ยน.

7กล้องใช้สําหรับการรับและการวาง?

ใช่ มันเกี่ยวข้องกับ:

การสแกนก่อนการรับตัว เพื่อตรวจสอบความพร้อมและความพร้อมของกระบอก
การตรวจสอบหลังการเก็บ เพื่อยืนยันแนวโน้มและการจัดสรรส่วนประกอบ
การปรับก่อนการวางเพื่อชดเชยการเคลื่อนย้ายใด ๆ ที่พบ

8กล้อง IPS สามารถใช้กับ H24 หรือหัวอื่นได้หรือไม่

ขณะที่มันถูกออกแบบเป็นหลักสําหรับหัว V12 โมดูลกล้อง IPS ที่คล้ายกันหรือเหมือนกัน (เช่น AA66W08) สามารถแบ่งปันได้ระหว่างหัว H24 หรือ H12HSQ ในแพลตฟอร์ม NXTขึ้นอยู่กับการผลิตและการตั้งค่า.

9มีการบํารุงรักษาอะไรบ้างไหม

ทําความสะอาดเลนส์เป็นประจํา โดยใช้เครื่องมือทําความสะอาดที่ไม่ใช้สแตติก
รับรองว่าสภาพแวดล้อมการทํางานไม่มีฝุ่น
เปลี่ยนหน้าจอกรอง (ตัวอย่างเช่น 2EGTHA000202) เพื่อปกป้องแสงกล้อง
