FUJI 2MGKHH014000 XB03123 H02 H02F-หัววาล์วโซลินอยด์สุญญากาศ SMT Parts

FUJI 2MGKHH014000 XB03123 H02 H02F - วาล์วโซลินอยด์สุญญากาศหัว
บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

บทนำผลิตภัณฑ์ – FUJI 2MGKHH014000 / XB03123 วาล์วโซลินอยด์สุญญากาศ (หัว H02 / H02F)

หมายเลขชิ้นส่วน:

2MGKHH014000
XB03123 (รหัสชิ้นส่วนสำรองหรือเชื่อมโยง)

ชื่อผลิตภัณฑ์:

วาล์วโซลินอยด์สุญญากาศ – สำหรับหัวทำงาน H02 / H02F

หมวดหมู่:

ส่วนประกอบควบคุมนิวเมติก / ระบบสุญญากาศ

รุ่นที่ใช้งานได้:

FUJI NXT H02 และ H02F หัวทำงาน

ภาพรวมผลิตภัณฑ์

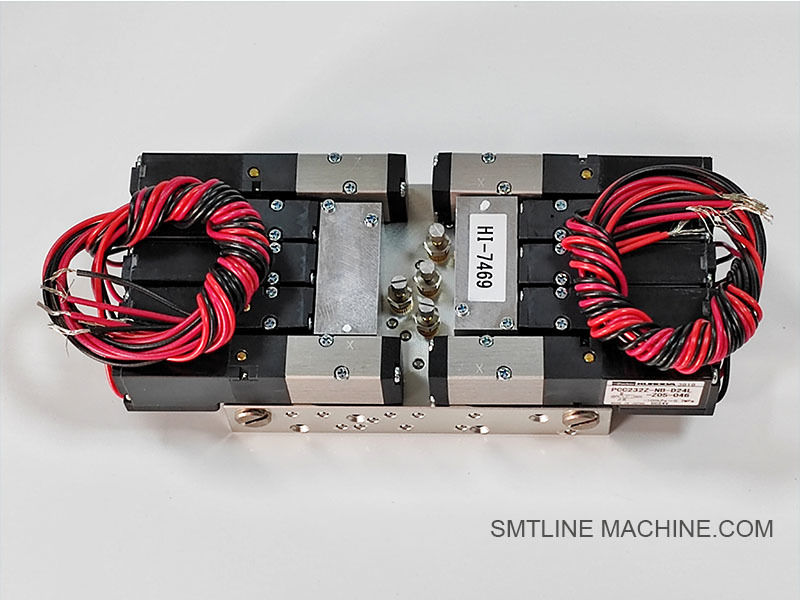

FUJI 2MGKHH014000 (XB03123) เป็นวาล์วโซลินอยด์สุญญากาศความแม่นยำสูงที่ใช้ในหัวทำงาน H02 และ H02F ของเครื่องติดตั้งพื้นผิว FUJI NXT ซีรีส์ วาล์วนี้ควบคุมการเปิด/ปิดการไหลของสุญญากาศไปยังหัวฉีดดูดในระหว่างการทำงานแบบหยิบและวาง มีบทบาทสำคัญในการรับประกันการหยิบชิ้นส่วนที่แม่นยำ การยึดที่ปลอดภัย และการปล่อยที่ตรงเวลา

คุณสมบัติหลัก

การตอบสนองความเร็วสูง
เปิดใช้งานการสลับสุญญากาศอย่างรวดเร็วสำหรับการวางส่วนประกอบความเร็วสูง

การควบคุมสุญญากาศที่เสถียร
รักษาการควบคุมที่แม่นยำเหนือจังหวะการดูดและการไหลของแรงดันอากาศ

การออกแบบที่กะทัดรัดและทนทาน
ออกแบบมาเพื่อการรวมเข้ากับโมดูลหัวอย่างแน่นหนา ในขณะที่ทนต่อการวนซ้ำอย่างต่อเนื่อง

การทำงานที่เชื่อถือได้
รองรับการทำงานหลายพันครั้งต่อนาทีภายใต้รอบการทำงานของเครื่อง FUJI NXT

แอปพลิเคชัน

ควบคุมการไหลของสุญญากาศไปยังชุดหัวฉีดในหัว H02 และ H02F
รับประกันการหยิบและปล่อยที่แม่นยำในระหว่างการวาง SMT ความเร็วสูง
รวมเข้ากับวงจรนิวเมติกภายในของหัวทำงาน

ข้อมูลจำเพาะ (ทั่วไป)

ประเภท: วาล์วโซลินอยด์แบบปกติปิด
แรงดันใช้งาน: 24V DC (ทั่วไปสำหรับระบบควบคุม FUJI)
เวลาตอบสนอง:< 20 ms
พอร์ต: 2 หรือ 3 ขึ้นอยู่กับการกำหนดค่าวงจร
การติดตั้ง: ติดตั้งโดยตรงกับฐานนิวเมติกหัว H02/H02F
วัสดุ: ตัวโลหะพร้อมซีลทนทานสูง
การควบคุม: ทริกเกอร์ผ่านตรรกะระบบสุญญากาศของเครื่อง (ผ่าน PCB หัว)

หมายเหตุการติดตั้ง

ใช้กับหัว FUJI ของแท้เพื่อให้แน่ใจว่าพอดีทางกลไกและซีลสุญญากาศ
ตรวจสอบให้แน่ใจว่าท่อสุญญากาศเชื่อมต่ออย่างถูกต้องและไม่มีการรั่วไหล
การวางแนววาล์วและการจัดตำแหน่งปะเก็นมีความสำคัญอย่างยิ่งในการป้องกันปัญหาด้านประสิทธิภาพ

ชิ้นส่วนที่เกี่ยวข้องทั่วไป

อุปกรณ์เสริมที่เกี่ยวข้อง – FUJI 2MGKHH014000 / XB03123 วาล์วโซลินอยด์สุญญากาศ

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – FUJI 2MGKHH014000 / XB03123 วาล์วโซลินอยด์สุญญากาศและส่วนประกอบ

หมายเหตุ:

ใช้ชิ้นส่วน FUJI ของแท้เพื่อรักษาความสมบูรณ์ของสุญญากาศและประสิทธิภาพของเครื่อง
แนะนำให้เปลี่ยนซีลและตรวจสอบท่อในระหว่างการบำรุงรักษาวาล์ว
ต้องตรวจสอบการเชื่อมต่อไฟฟ้าเพื่อหาร่องรอยการสึกหรอหรือการกัดกร่อนเพื่อหลีกเลี่ยงการทำงานผิดปกติของวาล์ว

คู่มือคำถามที่พบบ่อย – FUJI 2MGKHH014000 / XB03123 H02/H02F วาล์วโซลินอยด์สุญญากาศ

1. วาล์วโซลินอยด์นี้ทำอะไร?

คำตอบ:
FUJI 2MGKHH014000 (หรือที่เรียกว่า XB03123) เป็นวาล์วโซลินอยด์สุญญากาศที่ควบคุมการเปิด/ปิดการสลับการดูดสุญญากาศไปยังหัวฉีดในหัวทำงาน H02 และ H02F ช่วยให้หัวสามารถหยิบและปล่อยส่วนประกอบได้ตามเวลาที่แม่นยำในระหว่างการทำงานของ SMT

2. ติดตั้งวาล์วนี้ที่ไหน?

คำตอบ:
ติดตั้งอยู่ภายในหัวทำงาน H02 หรือ H02F โดยทั่วไปบนบล็อกนิวเมติกหรือใกล้กับชุดหัวฉีด และเชื่อมต่อผ่านท่อไปยังแหล่งสุญญากาศและเส้นทางหัวฉีด

3. หัวทำงานใดบ้างที่เข้ากันได้?

คำตอบ:

หัวทำงาน H02
หัวทำงาน H02F
ทั้งคู่ใช้ในแพลตฟอร์ม FUJI NXT I / II / III

4. จะเกิดอะไรขึ้นหากวาล์วล้มเหลว?

คำตอบ:
ความล้มเหลวอาจส่งผลให้:

ไม่สามารถหยิบส่วนประกอบได้
ส่วนประกอบหลุดก่อนกำหนด
สัญญาณเตือนสุญญากาศหรือรหัสข้อผิดพลาดการหยิบ
ระดับสุญญากาศที่ไม่เสถียรหรือแรงดันตกในระหว่างการทำงาน

5. ฉันจะบอกได้อย่างไรว่าวาล์วมีข้อบกพร่อง?

คำตอบ:

ทำการทดสอบสุญญากาศและฟังเสียงรั่ว
ใช้ซอฟต์แวร์วินิจฉัยเพื่อตรวจสอบเวลาตอบสนองสุญญากาศ
สลับกับวาล์วที่ทราบว่าดีเพื่อตรวจสอบข้อผิดพลาด
ตรวจสอบสัญญาณของการอุดตันภายใน ความล้มเหลวของขดลวด หรือความล่าช้าในการตอบสนอง

6. ภาพรวมทางเทคนิค

7. ชิ้นส่วนใดบ้างที่เกี่ยวข้องกับวาล์วนี้?

8. จะเปลี่ยนวาล์วได้อย่างไร?

คำตอบ:

1. ปิดเครื่องและถอดสายไฟ
2. ถอดหัวทำงานและเข้าถึงตัวยึดวาล์ว
3. ถอดท่อสุญญากาศและขั้วต่อไฟฟ้า
4. คลายเกลียวและเปลี่ยนวาล์ว
5. ติดตั้งท่อใหม่และปรับเทียบระดับสุญญากาศใหม่หากจำเป็น

9. เคล็ดลับการบำรุงรักษา

เปลี่ยนวาล์วในระหว่างการสร้างหัวใหม่ตามกำหนดเวลา
ทำความสะอาดบริเวณโดยรอบเพื่อหลีกเลี่ยงเศษขยะเข้าสู่พอร์ตวาล์ว
ตรวจสอบอายุหรือการรั่วไหลของท่อสุญญากาศ
ตรวจสอบความต้านทานของขดลวดไฟฟ้าในระหว่างการวินิจฉัย

10. วาล์วนี้ขายแยกหรือเป็นชุด?

คำตอบ:

โดยทั่วไปขายแยก
อาจรวมอยู่ในชุดนิวเมติกหัว H02/H02F หรือชุดบำรุงรักษา
