FUJI H04S XK04860 H04SF เมนบอร์ดหัวทำงาน อะไหล่ SMT

FUJIH04S XK04860 H04SF working head motherboard
บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

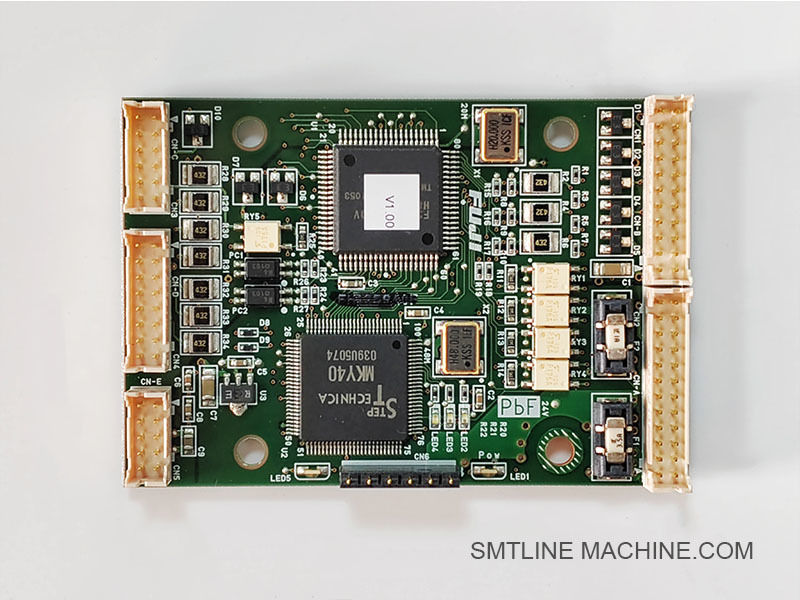

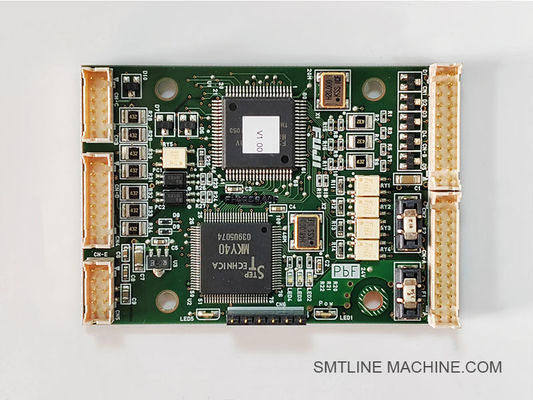

บทนำผลิตภัณฑ์ – FUJIH04S XK04860 H04SF Working Head Motherboard

หมายเลขชิ้นส่วน: XK04860
รุ่น: H04SF Working Head
ชื่อส่วนประกอบ: Working Head Motherboard
หมวดหมู่: อิเล็กทรอนิกส์ / แผงควบคุม
อุปกรณ์ที่ใช้งานได้: เครื่อง Fuji NXT / NXT II พร้อมหัว H04SF

คำอธิบาย:

เมนบอร์ด XK04860 เป็นแผงควบคุมหลักที่ใช้ในหัวทำงาน Fuji H04SF ซึ่งเป็นรุ่นหัวที่มีความแม่นยำสูงและมีขนาดกะทัดรัด ออกแบบมาสำหรับการติดตั้งส่วนประกอบอิเล็กทรอนิกส์ขนาดเล็กด้วยความเร็วสูง

เมนบอร์ดนี้ทำหน้าที่เป็นศูนย์กลางการประมวลผลและเส้นทางสัญญาณสำหรับหัวทำงาน จัดการการทำงานที่จำเป็นทั้งหมด เช่น การเคลื่อนที่ของหัวฉีด การสื่อสารระบบวิสัยทัศน์ การตรวจจับสุญญากาศ และการควบคุมมอเตอร์ ช่วยให้มั่นใจได้ถึงการประสานงานที่แม่นยำระหว่างระบบย่อยทางกลและอิเล็กทรอนิกส์ภายในหัว

คุณสมบัติหลัก:

ออกแบบมาเพื่อใช้ในหัวทำงาน H04SF
ควบคุมฟังก์ชันหัว: การทำงานของหัวฉีด การตรวจจับสุญญากาศ การควบคุมแกน Z/R
เชื่อมต่อกับระบบควบคุมเครื่องจักรและหน่วยประมวลผลวิสัยทัศน์
เค้าโครงที่กะทัดรัดและปรับให้เหมาะสมสำหรับการประมวลผลสัญญาณความเร็วสูง
ตัวเชื่อมต่อในตัวสำหรับเซ็นเซอร์ โซลินอยด์ และตัวเข้ารหัส

การใช้งานทั่วไป:

การทำงานแบบ SMT pick-and-place ในสายการผลิตความเร็วสูง
การวางส่วนประกอบโดยใช้หัว H04SF บนแพลตฟอร์ม NXT และ NXT II
การประสานงานแบบเรียลไทม์ของงานทางกลและงานที่ใช้ภาพ

ไฮไลท์ทางเทคนิค:

PCB ความเร็วสูงพร้อมการออกแบบหลายชั้น
อินเทอร์เฟซป้องกัน ESD สำหรับอินพุตเซ็นเซอร์
เค้าโครงส่วนประกอบแบบติดตั้งบนพื้นผิวและแบบทะลุรู
วงจรป้องกันความร้อนในตัวและวงจรปรับสภาพสัญญาณ

ความเข้ากันได้:

เข้ากันได้กับเครื่อง Fuji NXT / NXT II ที่ใช้หัวทำงาน H04SF
ทำงานร่วมกับส่วนประกอบที่เกี่ยวข้อง เช่น ชุดกล้อง วาล์วโซลินอยด์ และเซ็นเซอร์สุญญากาศ

ส่วนประกอบที่เกี่ยวข้อง – XK04860 H04SF Working Head Motherboard

ส่วนประกอบเหล่านี้สนับสนุนฟังก์ชันทางไฟฟ้าและแสงของหัวทำงาน H04SF และรับประกันการจัดการส่วนประกอบที่แม่นยำในเครื่อง Fuji NXT/NXT II

หมายเลขชิ้นส่วนที่เกี่ยวข้อง – XK04860 H04SF Working Head Motherboard

คู่มือคำถามที่พบบ่อย – FUJIH04S XK04860 H04SF Working Head Motherboard

หมายเลขชิ้นส่วน: XK04860
ชื่อส่วนประกอบ: H04SF Working Head Motherboard
รุ่นที่ใช้งานได้: เครื่อง Fuji NXT / NXT II (พร้อมหัว H04SF)
หมวดหมู่: Control PCB / Electronics

1. ฟังก์ชันของเมนบอร์ด XK04860 คืออะไร?

XK04860 เป็นแผงควบคุมหลักภายในหัวทำงาน H04SF จัดการฟังก์ชันหัวภายในทั้งหมด รวมถึง:

การทำงานของหัวฉีด
การควบคุมมอเตอร์แกน Z และแกน R
การตรวจจับสุญญากาศ
การสื่อสารกับตัวควบคุมหลักของเครื่องจักรและระบบวิสัยทัศน์

2. ชิ้นส่วนนี้เข้ากันได้กับหัวแบบใด?

ออกแบบมาโดยเฉพาะสำหรับหัวทำงาน H04SF
เข้ากันได้กับแพลตฟอร์ม Fuji NXT และ NXT II ที่ใช้หัว H04SF

3. สัญญาณของการทำงานผิดพลาดของเมนบอร์ดคืออะไร?

การทำงานผิดพลาดของการเคลื่อนที่ของหัวฉีด
การสูญเสียการตรวจจับสุญญากาศ
ข้อผิดพลาดในการสื่อสารของกล้องหรือเซ็นเซอร์
หัวไม่ได้รับการยอมรับจากเครื่องจักร
รหัสเตือนหัวหรือความล้มเหลวในการเริ่มต้นหัว

4. เมนบอร์ดได้รับการวินิจฉัยอย่างไร?

ใช้การวินิจฉัยเครื่องจักร Fuji เพื่อตรวจสอบการสื่อสารของหัว
ตรวจสอบความเสียหายที่มองเห็นได้ (รอยไหม้ ขั้วต่อหัก)
ทดสอบแรงดันไฟฟ้าและสัญญาณด้วยมัลติมิเตอร์หรือออสซิลโลสโคป (โดยช่างผู้ชำนาญ)
สลับกับบอร์ดที่ใช้งานได้ (ถ้ามี) เพื่อตรวจสอบ

5. สามารถเปลี่ยนเมนบอร์ดได้ทีละตัวหรือไม่?

ใช่ สามารถเปลี่ยนแยกจากชุดหัวทั้งหมดได้ แต่:

การป้องกันไฟฟ้าสถิต (ESD) เป็นสิ่งจำเป็น
เฟิร์มแวร์/การกำหนดค่าอาจต้องตรงกันหรืออัปเดต
อาจต้องมีการปรับแนวหรือปรับเทียบใหม่หลังการติดตั้ง

6. ต้องใช้เครื่องมือและข้อควรระวังอะไรบ้าง?

เครื่องมือที่ปลอดภัย ESD และสายดิน
ไขควงแรงบิดหรือไขควงสำหรับสกรูภายใน
พื้นที่ทำงานที่สะอาดและปราศจากไฟฟ้าสถิต
การเชื่อมต่อสายเคเบิลใหม่ด้วยความระมัดระวังโดยใช้สายรัดเดิม

7. ส่วนประกอบที่เกี่ยวข้องที่ต้องตรวจสอบหรือเปลี่ยนพร้อมกับเมนบอร์ด

8. คำแนะนำในการจัดเก็บและจัดการ

จัดเก็บในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิต
หลีกเลี่ยงการงอหรือแรงกระแทกทางกล
ห้ามสัมผัสส่วนประกอบหรือหมุดขั้วต่อด้วยมือเปล่า
