วาล์วโซลินอยด์หัวทำงาน FUJI H11352 V12 ของแท้สำหรับเครื่อง SMT

FUJIH11352 V12 โซลินอยด์วาล์วหัวทำงาน

บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว


บทนำผลิตภัณฑ์

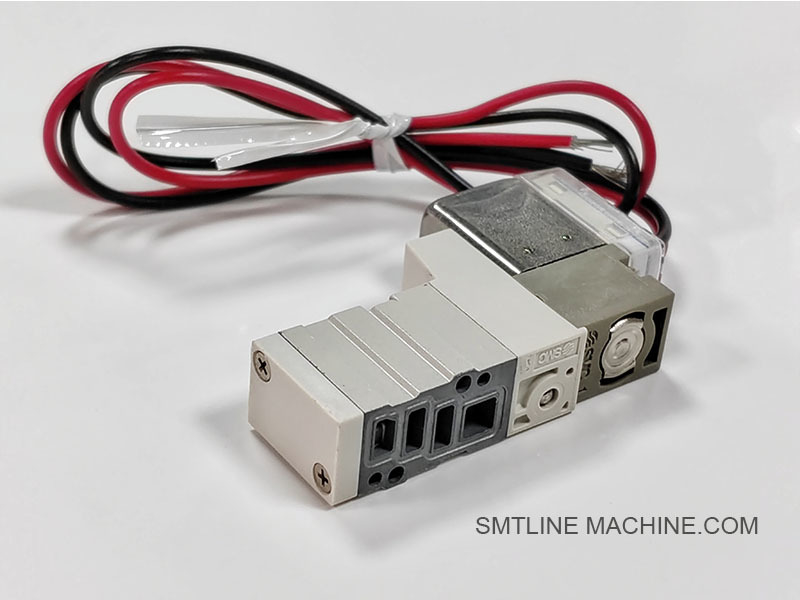

FUJI H11352 – V12 โซลินอยด์วาล์วหัวทำงาน

ภาพรวม

FUJI H11352 เป็นโซลินอยด์วาล์วที่ทำงานด้วยระบบนิวเมติกส์ ซึ่งออกแบบมาโดยเฉพาะสำหรับหัวทำงาน V12 ที่ใช้ในแพลตฟอร์ม FUJI NXT และ NXT II/III surface mount technology (SMT) โดยมีบทบาทสำคัญในการควบคุมการไหลของอากาศอัด ซึ่งขับเคลื่อนฟังก์ชันต่างๆ ของหัว เช่น การหยิบหัวฉีด การปล่อย และการเคลื่อนที่ของแกน Z

วาล์วขนาดกะทัดรัดและตอบสนองได้ดีนี้ถูกรวมเข้ากับชุดประกอบหัว V12 ซึ่งมีส่วนช่วยในการทำงานในการวางส่วนประกอบด้วยความเร็วสูงและแม่นยำ

คุณสมบัติหลัก

เวลาตอบสนองที่รวดเร็ว
รองรับรอบการทำงานที่รวดเร็วซึ่งจำเป็นสำหรับกระบวนการวาง SMT ความเร็วสูง

การออกแบบที่กะทัดรัดและน้ำหนักเบา
ออกแบบมาให้พอดีกับโครงสร้างที่จำกัดของหัวทำงาน V12 โดยไม่เพิ่มน้ำหนักมากนัก

การควบคุมการไหลของอากาศ
ควบคุมอากาศอัดเพื่อเปิดใช้งานแอคทูเอเตอร์สำหรับการควบคุมการดูดหัวฉีด การเคลื่อนที่ของหัว หรือสวิตช์อากาศภายใน

ความเข้ากันได้เฉพาะหัว
ออกแบบมาเพื่อใช้เฉพาะภายในหัววาง FUJI V12 เท่านั้น

อายุการใช้งานและความน่าเชื่อถือที่ยาวนาน
สร้างขึ้นเพื่อการทำงานอย่างต่อเนื่องในสภาพแวดล้อมที่ต้องการ พร้อมรอบการทำงานหลายล้านรอบ

ข้อมูลจำเพาะทางเทคนิค

แอปพลิเคชัน

ควบคุมการเปิด/ปิดการดูดหัวฉีด
เปิดใช้งานแกน Z หรือกระบอกสูบขนาดเล็กภายใน
เป็นส่วนหนึ่งของระบบการเคลื่อนที่ด้วยลมภายในหัว
รับประกันการหยิบ การวาง และการปล่อยส่วนประกอบที่แม่นยำ

เคล็ดลับการบำรุงรักษาและการจัดการ

ตรวจสอบให้แน่ใจว่ามีการจ่ายอากาศที่สะอาดและปราศจากความชื้น เพื่อหลีกเลี่ยงการอุดตันหรือการกัดกร่อน
ตรวจสอบสัญญาณของการติดขัด เสียง หรือการทำงานที่ช้า
เปลี่ยนระหว่างการบำรุงรักษาหัวแบบป้องกัน หากการตอบสนองลดลง
ปฏิบัติตามโปรโตคอลการจัดการ ESD และห้องสะอาดของ FUJI เสมอระหว่างการเปลี่ยน

ส่วนประกอบที่เกี่ยวข้อง

อุปกรณ์เสริมที่เกี่ยวข้องสำหรับ FUJI H11352 V12 โซลินอยด์วาล์ว

ชิ้นส่วนเหล่านี้ทำงานร่วมกันเพื่อให้แน่ใจว่ามีการควบคุมอากาศที่แม่นยำ การทำงานที่รวดเร็ว และความเสถียรในระยะยาวของฟังก์ชันนิวเมติกส์ของหัวทำงาน V12

หมายเลขชิ้นส่วนที่เกี่ยวข้องสำหรับ FUJI H11352 V12 โซลินอยด์วาล์ว

หมายเหตุ: หมายเลขชิ้นส่วนที่ทำเครื่องหมายด้วย (ตัวอย่าง) มักใช้ในชุดประกอบหัว FUJI V12 แต่อาจแตกต่างกันไปขึ้นอยู่กับรุ่นหรือภูมิภาค ตรวจสอบซ้ำกับแค็ตตาล็อกชิ้นส่วนอย่างเป็นทางการของ FUJI หรือซัพพลายเออร์อุปกรณ์ของคุณเสมอ

คู่มือคำถามที่พบบ่อย – FUJI H11352 V12 โซลินอยด์วาล์วหัวทำงาน

1. FUJI H11352 คืออะไร

คำตอบ:
FUJI H11352 เป็นโซลินอยด์วาล์วนิวเมติกส์ที่ติดตั้งอยู่ภายในหัวทำงาน V12 ของเครื่องวาง FUJI NXT/NXT II/NXT III โดยจะควบคุมการไหลของอากาศอัดไปยังแอคทูเอเตอร์ภายในต่างๆ ภายในหัว ทำให้สามารถควบคุมการเคลื่อนที่ของหัวฉีดได้อย่างแม่นยำ เช่น การดูด การปล่อย และการเคลื่อนที่ของแกน Z

2. โซลินอยด์วาล์วนี้ทำอะไร

คำตอบ:
สลับอากาศเปิด/ปิดด้วยไฟฟ้าเพื่อควบคุมฟังก์ชันนิวเมติกส์ภายในหัว V12 เช่น:

การควบคุมสุญญากาศของหัวฉีด (การดูด/การปล่อย)
การทำงานของแกน Z (การเคลื่อนที่ขึ้น/ลงของเพลาหัวฉีด)
การเคลื่อนที่ของกระบอกสูบภายในสำหรับการวางตำแหน่งหรือการสลับเชิงกล
ความเร็วในการสลับที่รวดเร็วทำให้มั่นใจได้ถึงการวางด้วยความเร็วสูงที่เชื่อถือได้และทำซ้ำได้

3. มันอยู่ที่ไหน

คำตอบ:
วาล์ว H11352 ติดตั้งอยู่ภายในชุดประกอบหัว V12 โดยปกติจะอยู่ใกล้กับบล็อกควบคุมนิวเมติกส์ เชื่อมต่อกับทั้งสายเคเบิลสัญญาณไฟฟ้าและท่อจ่ายอากาศ

4. อาการของวาล์ว H11352 ที่ผิดพลาดคืออะไร

คำตอบ:

หัวฉีดไม่สามารถหยิบหรือปล่อยส่วนประกอบได้
เสียงรั่วไหลของอากาศจากภายในหัว
การเคลื่อนที่ของหัวฉีดช้าหรือไม่มีการเคลื่อนที่บนแกน Z
ข้อความแสดงข้อผิดพลาดที่เกี่ยวข้องกับความล้มเหลวในการดูดหรือการทำงานผิดปกติของหัว
การตอบสนองของอากาศผิดปกติหรือแรงดันสุญญากาศอ่อน

5. จะบำรุงรักษาหรือเปลี่ยนได้อย่างไร

คำตอบ:

ตรวจสอบวาล์วระหว่างรอบการบำรุงรักษาหัวตามปกติ
ตรวจสอบการรั่วไหลของอากาศ ข้อต่อหลวม หรือการทำงานที่ล่าช้า
เปลี่ยนวาล์วหากแสดงสัญญาณของการอุดตัน การตอบสนองช้า หรือความล้มเหลวทางไฟฟ้า
ใช้เครื่องมือที่ปลอดภัย ESD และอากาศอัดที่สะอาดและแห้ง
หลังจากการเปลี่ยน ให้ทดสอบการเคลื่อนที่และการดูดของหัวฉีด

6. ข้อกำหนดแรงดันอากาศคืออะไร

คำตอบ:
โซลินอยด์วาล์วมักจะทำงานภายใต้อากาศอัดที่สะอาดและแห้ง 0.45 MPa ถึง 0.60 MPa ตรวจสอบให้แน่ใจว่ามีการจ่ายไฟที่ควบคุมเพื่อป้องกันความล้มเหลวของวาล์วหรือการทำงานผิดปกติของหัว

7. สามารถเปลี่ยนได้ทีละตัวหรือไม่

คำตอบ:
ได้ H11352 สามารถเปลี่ยนได้อย่างอิสระโดยไม่ต้องถอดหัวทั้งหมด
ตรวจสอบให้แน่ใจว่าคุณ:

ถอดสายสัญญาณและท่ออากาศ
คลายสกรูหรือปล่อยวาล์วออกจากขายึด
ติดตั้งใหม่โดยใช้ชิ้นส่วนและข้อกำหนดแรงบิดที่เข้ากันได้กับ FUJI ดั้งเดิม

8. ส่วนประกอบใดบ้างที่ทำงานร่วมกับมัน

9. อะไรเป็นสาเหตุให้โซลินอยด์วาล์วล้มเหลว

คำตอบ:

การปนเปื้อนของอากาศ (น้ำมัน ฝุ่น ความชื้น)
แรงดันไฟฟ้าเกินหรือสายไฟขาดในสัญญาณควบคุม
ความล้าของรอบมากเกินไปจากการใช้งานในระยะยาว
การจัดการที่ไม่เหมาะสมระหว่างการถอดประกอบหรือทำความสะอาดหัว

10. ควรตรวจสอบบ่อยแค่ไหน

คำตอบ:

ระหว่างการบำรุงรักษาหัวตามกำหนดเวลา (โดยปกติทุกๆ 3–6 เดือนขึ้นอยู่กับปริมาณการผลิต)
ทันทีหากเกิดความล้มเหลวในการดูด ข้อผิดพลาดของหัว หรือการรั่วไหลของอากาศ
หลังจากการปรับปรุงหัวใหม่หรือการทำความสะอาดระบบหัวฉีด

หมายเหตุการสั่งซื้อและความเข้ากันได้

ยืนยันว่ารุ่นหัวของคุณคือ V12 – ไม่ใช่ V8, V4 ฯลฯ
ใช้ชิ้นส่วน FUJI ดั้งเดิมเสมอเพื่อรักษาประสิทธิภาพและความสมบูรณ์ของสุญญากาศ
หมายเลขชิ้นส่วนทดแทน: H11352
