กระจกสอบเทียบ FUJI AA7SA00 ความแม่นยำสูงสำหรับอุปกรณ์ SMT

กระจกสอบเทียบ FUJIHBC IC AA7SA00

บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว


บทนำผลิตภัณฑ์

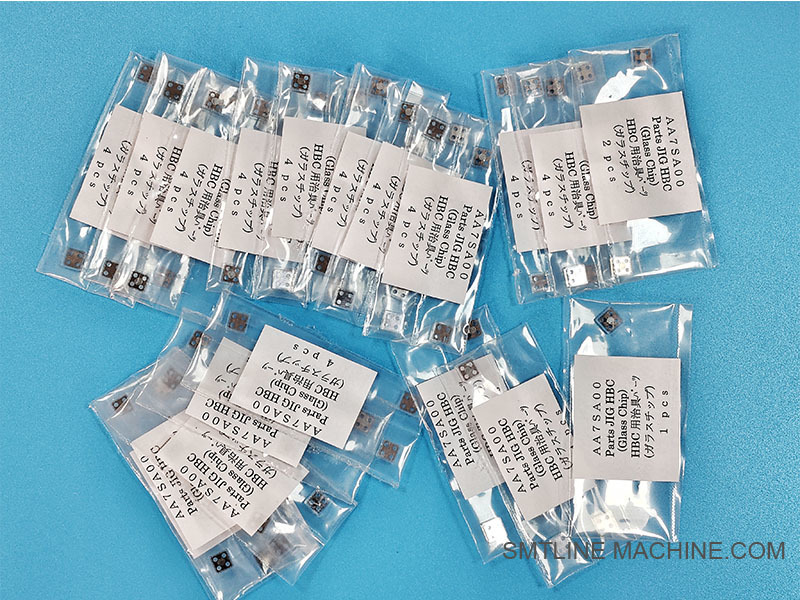

FUJI AA7SA00 – HBC Calibration Glass IC

ภาพรวม

FUJI HBC Calibration Glass IC (AA7SA00) เป็นมาตรฐานอ้างอิงกระจกที่มีความแม่นยำสูง ซึ่งใช้ในกระบวนการสอบเทียบหัวลำแสง (HBC) สำหรับระบบติดตั้ง FUJI SMT ทำหน้าที่เป็นเครื่องมือวัดมาตรฐานที่สำคัญสำหรับการสอบเทียบและการจัดตำแหน่งระบบวิสัยทัศน์ด้วยแสง เพื่อให้มั่นใจว่ากล้องและอัลกอริทึมการจดจำของเครื่องจักรยังคงรักษาความแม่นยำและสามารถทำซ้ำได้สูง

กระจกสอบเทียบนี้จำลองส่วนประกอบ (แพ็คเกจ IC) ที่มีเครื่องหมายหรือรูปแบบ fiducial ที่แกะสลัก ทำให้ระบบสามารถเปรียบเทียบความแม่นยำในการจดจำกับข้อมูลอ้างอิงทางเรขาคณิตที่ทราบได้

คุณสมบัติหลัก

รูปแบบที่แกะสลักที่มีความแม่นยำสูง
กระจกฝังด้วยเครื่องหมายอ้างอิงระดับไมครอนที่ใช้ในการตรวจสอบหรือแก้ไขการสอบเทียบวิสัยทัศน์ของเครื่องจักร

ความคมชัดและความเสถียรของแสง
ทำจากกระจกออปติคัลบริสุทธิ์สูง ทนทานต่อการบิดเบือน รอยขีดข่วน และการเปลี่ยนแปลงของอุณหภูมิ

ใช้ในหน่วย HBC Calibration
เข้ากันได้โดยเฉพาะกับหน่วย FUJI HBC สำหรับงานจัดตำแหน่งหัวฉีดและหัว

นำกลับมาใช้ใหม่ได้และทนทาน
ออกแบบมาเพื่อการใช้งานซ้ำโดยไม่ทำให้คุณภาพการสอบเทียบลดลง

ข้อมูลจำเพาะทางเทคนิค

แอปพลิเคชัน

การสอบเทียบระบบการจดจำด้วยแสง (ออฟเซ็ตกล้อง, การบิดเบือน, โฟกัส)
การจัดตำแหน่งการเคลื่อนที่ของหัวติดตั้งและความแม่นยำในการจดจำ
การตรวจสอบการทำแผนที่พิกัด XY, Theta ระหว่างกล้องและแกนกลไก
ใช้ในระบบ HBC (Head Beam Calibration) ของ FUJI

เคล็ดลับการจัดการและบำรุงรักษา

จัดการเฉพาะถุงมือหรือแหนบป้องกันไฟฟ้าสถิตเพื่อหลีกเลี่ยงการปนเปื้อน
ทำความสะอาดด้วยผ้าและแอลกอฮอล์เกรดออปติคัลหากมีรอยเปื้อนหรือฝุ่น
เก็บในกล่องป้องกันเดิมเพื่อหลีกเลี่ยงรอยขีดข่วนหรือการบิ่น
ตรวจสอบเป็นประจำเพื่อให้แน่ใจว่าเครื่องหมายอ้างอิงยังคงอยู่และมองเห็นได้

อุปกรณ์เสริมที่เกี่ยวข้องสำหรับ FUJI AA7SA00 – HBC Calibration Glass IC

อุปกรณ์เสริมเหล่านี้ร่วมกันช่วยให้มั่นใจได้ถึงการดำเนินการสอบเทียบระบบวิสัยทัศน์และการจัดตำแหน่งหัวอย่างแม่นยำ ทำซ้ำได้ และปลอดภัยโดยใช้กระจกสอบเทียบ AA7SA00 IC

หมายเลขชิ้นส่วนที่เกี่ยวข้องสำหรับ FUJI AA7SA00 – HBC Calibration Glass IC

หมายเหตุ: รายการที่ทำเครื่องหมายว่า (ตัวอย่าง) เป็นหมายเลขชิ้นส่วนตัวแทนตามการตั้งค่าการสอบเทียบ FUJI ทั่วไป หมายเลขที่แน่นอนอาจแตกต่างกันไปตามรุ่นเครื่อง (เช่น NXT II, NXT III, AIMEX) และควรตรวจสอบในแค็ตตาล็อกชิ้นส่วน FUJI ของคุณหรือผ่านซัพพลายเออร์ที่ได้รับอนุญาต

คู่มือคำถามที่พบบ่อย — FUJI AA7SA00 HBC Calibration Glass IC

1. FUJI AA7SA00 คืออะไร

คำตอบ:
AA7SA00 เป็น IC กระจกสอบเทียบที่ใช้ในระบบ Head Beam Calibration (HBC) ของ FUJI ให้ข้อมูลอ้างอิงภาพที่แม่นยำสำหรับการสอบเทียบและตรวจสอบความถูกต้องของระบบกล้อง การจัดตำแหน่งหัวฉีด และการวางตำแหน่งหัวในเครื่องติดตั้ง SMT

2. ฟังก์ชันของกระจกสอบเทียบคืออะไร

คำตอบ:

ทำหน้าที่เป็นรูปแบบอ้างอิงมาตรฐานสำหรับการสอบเทียบระบบการจดจำวิสัยทัศน์
รับประกันการจัดตำแหน่งแกน X, Y และ θ (การหมุน) ระหว่างหัวฉีดและระบบกล้อง
ช่วยระบุและแก้ไขการบิดเบือนของกล้อง ออฟเซ็ต และการเบี่ยงเบนการเคลื่อนที่ของหัว
ใช้ในระหว่างการบำรุงรักษาเครื่องจักรตามปกติหรือหลังจากการเปลี่ยนชิ้นส่วนทางกล

3. เครื่องจักรหรือระบบใดบ้างที่ใช้ AA7SA00

คำตอบ:

FUJI NXT II, NXT III, AIMEX และรุ่นอื่นๆ ที่ติดตั้งหน่วย HBC (Head Beam Calibration)
เข้ากันได้กับเครื่องจักรที่ต้องการวิสัยทัศน์ที่มีความแม่นยำสูงและขั้นตอนการสอบเทียบหัว

4. กระจกสอบเทียบมีลักษณะอย่างไร

คำตอบ:
เป็นกระจกออปติคัลสี่เหลี่ยมผืนผ้าขนาดเล็กที่มีรูปแบบ fiducial ที่แกะสลักระดับไมครอนซึ่งคล้ายกับโครงร่างแพ็คเกจ IC, กริด หรือเส้นเล็ง รูปแบบเหล่านี้ถูกอ่านโดยระบบวิสัยทัศน์ในระหว่างการสอบเทียบ

5. ใช้กระจกสอบเทียบ AA7SA00 อย่างไร

คำตอบ:

ใส่เข้าไปในตัวยึดกระจก HBC หรืออุปกรณ์ติดตั้งฐาน
ระบบวิสัยทัศน์ของเครื่องจักรจะจับภาพและเปรียบเทียบตำแหน่งของเครื่องหมายที่แกะสลัก
ค่าเบี่ยงเบนถูกนำมาใช้เพื่อแก้ไขการทำแผนที่ภายในระหว่างหัวฉีด กล้อง และพิกัดการวาง

6. สัญญาณอะไรบ้างที่บ่งบอกว่าจำเป็นต้องเปลี่ยน

คำตอบ:

รอยขีดข่วน รอยเปื้อน หรือบิ่นบนพื้นผิวที่แกะสลัก
เครื่องหมาย fiducial ที่จางหายไปหรือไม่ชัดเจนส่งผลต่อความแม่นยำในการสอบเทียบ
การตรวจสอบด้วยสายตาเผยให้เห็นรอยแตก คราบ หรือการปนเปื้อน
ข้อผิดพลาดในการสอบเทียบซ้ำๆ โดยไม่มีข้อผิดพลาดทางกลไกอื่นๆ

7. วิธีทำความสะอาดและบำรุงรักษากระจกสอบเทียบ

คำตอบ:

ใช้ถุงมือป้องกันไฟฟ้าสถิตหรือแหนบพลาสติกเพื่อหลีกเลี่ยงรอยนิ้วมือและ ESD
ทำความสะอาดเบาๆ ด้วยแอลกอฮอล์เกรดออปติคัลและผ้าหรือสำลีที่ไม่มีขน
เก็บในกล่องป้องกันไฟฟ้าสถิตเดิมเพื่อป้องกันรอยขีดข่วนหรือการแตกหัก

8. อุปกรณ์เสริมใดบ้างที่ใช้กับ AA7SA00

9. ควรใช้กระจกสอบเทียบบ่อยแค่ไหน

คำตอบ:

ในระหว่างการติดตั้งหรือย้ายเครื่องจักร
หลังจากเปลี่ยนกล้อง หัว หรือหัวฉีด
เป็นส่วนหนึ่งของการบำรุงรักษาเชิงป้องกัน (รายเดือนหรือรายไตรมาส)
เมื่อความแม่นยำของกล้องหรือการวางตำแหน่งไม่เสถียร

10. จะซื้อ AA7SA00 ได้ที่ไหน

คำตอบ:

จากตัวแทนจำหน่ายอย่างเป็นทางการของ FUJI หรือซัพพลายเออร์ SMT ที่ได้รับการรับรอง
โปรดตรวจสอบให้แน่ใจว่าได้ขอหมายเลขชิ้นส่วนเดิม: AA7SA00 เพื่อรับประกันความเข้ากันได้และความแม่นยำ
