อะไหล่เครื่องจักร SMT FUJI SAM6871 XPF มอเตอร์แกน Z

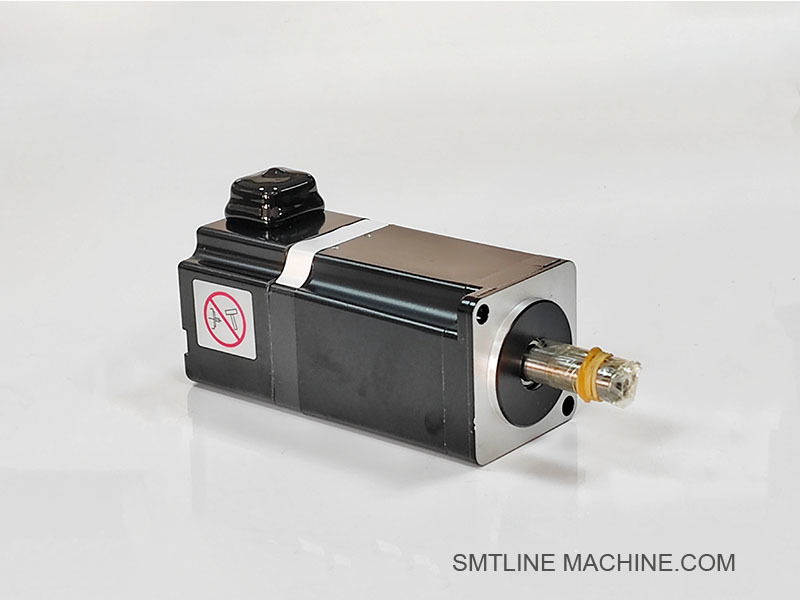

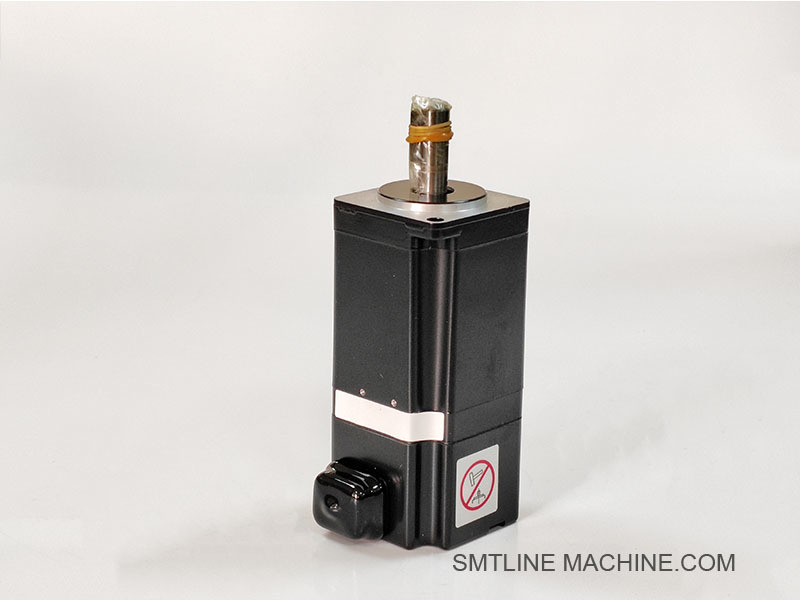

FUJI SAM6871 XPF มอเตอร์แกน Z

บริษัทของเราดําเนินการมา 11 ปี และแน่นอนจะเป็นตัวเลือกที่ดีที่สุดของคุณ ด้วยการรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

FUJI SAM6871 มอเตอร์แกน Z XPF

ภาพรวม

FUJI SAM6871 เป็นมอเตอร์เซอร์โวแกน Z ที่ออกแบบมาเพื่อใช้ในเครื่องวางความเร็วสูง FUJI XPF Series. มันขับเคลื่อนการเคลื่อนที่ตั้ง (แกน Z) ของหัววางทําให้การทํางานของส่วนประกอบอิเล็กทรอนิกส์สามารถเลือกและวางได้อย่างแม่นยํา.

ลักษณะสําคัญ

การควบคุมแนวตั้งแม่นยําสูงสําหรับหัววางส่วนประกอบ
การตอบสนองความเร็วสูง เหมาะสําหรับการปรับแกน Z แบบไดนามิก
รวมกับระบบ FUJI การควบคุม servo สําหรับการตอบสนองในเวลาจริง
การออกแบบที่ยั่งยืนและน่าเชื่อถือสําหรับสภาพแวดล้อมการผลิต SMT ต่อเนื่อง
เครื่องรหัสที่ติดตั้งสําหรับการตรวจจับตําแหน่งที่แม่นยํา

การใช้งาน

ออกแบบสําหรับเครื่อง FUJI XPF (ตัวอย่างเช่น XPF, XPF-L, XPF-W)
ใช้ในการเคลื่อนไหวแกน Z ของหัววาง (เช่น H01, H04, H08)
เหมาะสําหรับการใช้งานในการเลือกและวางที่เร็วและแม่นยําสูง

รายละเอียดเทคนิค (ทั่วไป)

ประโยชน์

รับรองการควบคุมความสูงส่วนประกอบที่แม่นยําระหว่างการวาง
การทํางาน Z-lift / ลดที่เรียบร้อยและแม่นยํา แม้ในความเร็วสูง
ลดความผิดพลาดการวางที่เนื่องจากความสูงผิด
ออกแบบให้ใช้งานได้นานและรักษาความสะดวกน้อย

ส่วนประกอบที่เกี่ยวข้อง

อุปกรณ์เสริมที่เกี่ยวข้อง FUJI SAM6871 XPF Motor Z-Axis

อุปกรณ์เสริมการบํารุงรักษา

องค์ประกอบเหล่านี้ทําให้การทํางานที่ดีที่สุดของมอเตอร์ SAM6871 ในแกน Z ในเครื่อง FUJI XPF และอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับประเภทหัว (เช่น H01, H04, H08 หรือการตั้งค่าหัวหลายหัว)

FUJI SAM6871 มอเตอร์แกน Z

ข้อตักเตือน: จํานวนชิ้นส่วนจริงอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับรุ่นหัวที่แม่นยํา (เช่น H01, H04S, H08) และรุ่น XPF (XPF, XPF-L, XPF-W)ตรวจสอบความสอดคล้องด้วย FUJI อะไหล่คัดลอกหรือเครื่องของคุณ BOM.

คู่มือ FAQ FUJI SAM6871 XPF มอเตอร์แกน Z

ข้อมูลทั่วไป

Q1: เครื่องยนต์ FUJI SAM6871 ใช้สําหรับอะไร?

A: SAM6871 เป็นมอเตอร์เซอร์โว AC ที่ใช้ในการควบคุมแกน Z (การเคลื่อนไหวตั้ง) ของหัววางในเครื่อง SMT FUJI XPFมันทําให้การเคลื่อนไหว Pick-และสถานที่แม่นยําโดยการปรับความสูงของหัว ระหว่างการติดตั้งส่วนประกอบ.

Q2: เครื่อง FUJI ไหนใช้มอเตอร์ SAM6871?

A: SAM6871 ได้ถูกออกแบบมาเพื่อใช้ใน FUJI XPF ซีรีส์, รวมถึง:

รุ่น XPF, XPF-L และ XPF-W
สอดคล้องกับ H01, H04, H08 หรือการปรับแต่งหลายหัวขึ้นอยู่กับระบบ

การทํางานและการใช้งาน

Q3: มอเตอร์แกน Z ควบคุมอะไร?

A:

กํากับการเคลื่อนไหวขึ้น/ลงของกระปุกหรือหน่วยเครื่องมือ
ลงมือระหว่างการยกและการวาง เพื่อลดหรือยกหัว
พิกัดกับมอเตอร์ X/Y สําหรับการติดตั้งส่วนประกอบหลายแกนอย่างเรียบ

คําถามที่ 4: มันควบคุมได้อย่างไร?

A:
มอเตอร์ SAM6871 ถูกขับเคลื่อนโดยบอร์ดการขับเคลื่อน servo (ตัวอย่างเช่น XK04032) ซึ่งได้รับคําสั่งจากเครื่องควบคุมหลักของเครื่อง และให้ผลตอบกลับวงจรปิดผ่านเครื่องปรับรหัสที่ติดตั้งในมอเตอร์

การบํารุงรักษาและแก้ปัญหา

Q5: การบํารุงรักษาประจําวันที่ต้องการคืออะไร?

A:

ตรวจสอบสายไฟฟ้าและสายโคเดอร์เป็นประจํา (XH01120, XH01270)
พื้นที่เคลื่อนไหวที่สะอาดจากฝุ่นและขยะ
ตรวจสอบเสียงหรือการสั่นสะเทือนที่ผิดปกติระหว่างการทํางาน
ตรวจสอบการจัดตั้งแกน Z และขีดจํากัดการกระแทก

Q6: สัญญาณของการล้มเหลวของมอเตอร์คืออะไร?

ส่วนประกอบที่เกี่ยวข้อง

แนวทางที่ดีที่สุด

ตลอดเวลาปิดเครื่องจักร ก่อนตรวจสอบหรือเปลี่ยนมอเตอร์
ใช้อะไหล่ FUJI ของแท้ เพื่อความเข้ากันได้อย่างเต็มที่
ตรวจสอบระยะสั้นเกี่ยวกับการอัพเดทโปรแกรมที่เกี่ยวข้องกับการควบคุม servo
จําหน่ายเครื่องยนต์สํารองหรือเครื่องขับรถในคลัง เพื่อเปลี่ยนให้เร็ว
บันทึกความผิดพลาดของแกน Z เพื่อเฝ้าดูแนวโน้มการสกัดหรือความไม่มั่นคงตามเวลา
