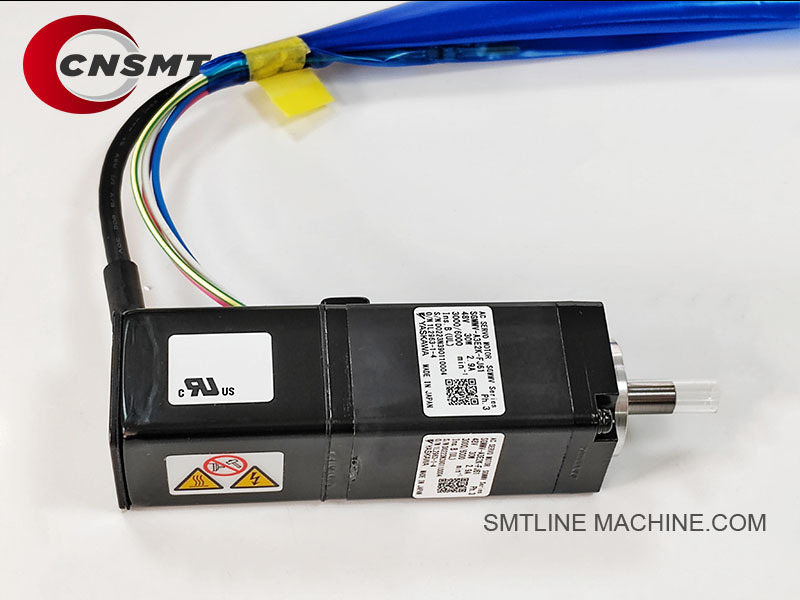

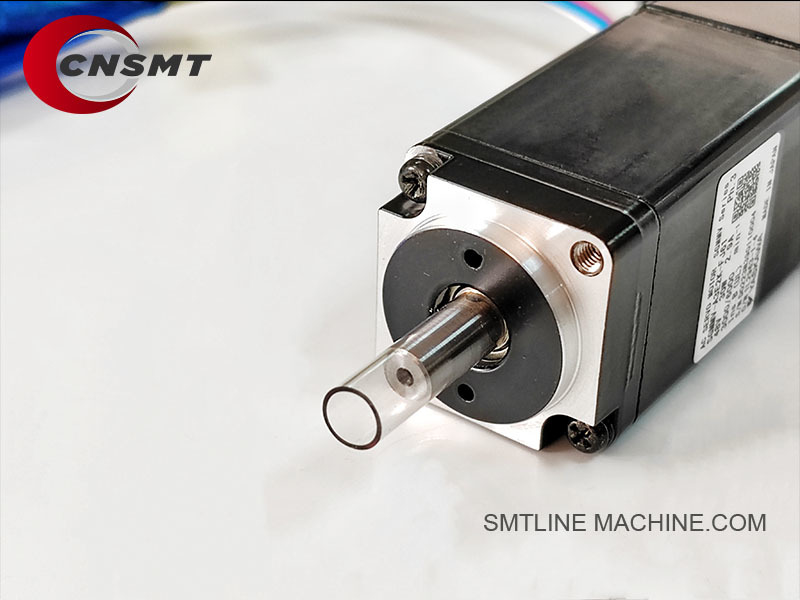

FUJIX M00804 2MGKHA093301 H12HS V12 มอเตอร์หัวทำงาน อะไหล่ SMT

FUJI XM00804 2MGKHA093301 H12HS V12 มอเตอร์หัวทำงาน

บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

FUJI XM00804 / 2MGKHA093301 H12HS V12 Working Head Motor – รายละเอียดสินค้า

ภาพรวมผลิตภัณฑ์

FUJI XM00804 (PN ทางเลือก: 2MGKHA093301) เป็นมอเตอร์ความแม่นยำสูงที่ออกแบบมาสำหรับหัวทำงาน H12HS และ V12 ของเครื่อง FUJI NXT II และ NXT III SMT มอเตอร์นี้เป็นส่วนประกอบขับเคลื่อนที่สำคัญซึ่งรับผิดชอบในการขับเคลื่อนระบบการเคลื่อนที่หลักภายในหัวทำงาน รวมถึงการยกแกน Z (หัวฉีดขึ้น/ลง) และ/หรือการหมุนแกน Theta (การวางตำแหน่งมุมหัวฉีด) ขึ้นอยู่กับการติดตั้ง

คุณสมบัติหลัก

มอเตอร์ความแม่นยำสูง ความเร็วสูง แรงบิดสูง สำหรับหัวหยิบและวาง SMT
รองรับการเคลื่อนที่ของแกน Z (การยกหัวฉีด) หรือการหมุน Theta (การแก้ไขมุมหัวฉีด)
ออกแบบมาเพื่อความทนทานสูง เสถียรภาพ และการเคลื่อนไหวที่ราบรื่นภายใต้การทำงานอย่างต่อเนื่อง
ปรับให้เหมาะสมสำหรับเวลาตอบสนองที่รวดเร็วและการสั่นสะเทือนน้อยที่สุด ช่วยเพิ่มความแม่นยำในการวาง
เข้ากันได้กับหัวทำงานความเร็วสูง H12HS และ V12 ในเครื่อง FUJI NXT

ความเข้ากันได้ของเครื่อง

FUJI NXT II Series
FUJI NXT III Series
หัวทำงาน: H12HS, V12

ข้อมูลจำเพาะทางเทคนิค (ทั่วไป)

การใช้งานหลัก

ขับเคลื่อนกลไกการยกแกน Z เพื่อการเคลื่อนที่ขึ้น/ลงของหัวฉีดที่แม่นยำ
ขับเคลื่อนกลไกการหมุน Theta เพื่อการควบคุมมุมหัวฉีดที่แม่นยำ
ทำงานร่วมกับเมนบอร์ดควบคุมหัว (PN: 2AGKHB008800) เพื่อการทำงานที่ซิงโครไนซ์
รับประกันการวางด้วยความเร็วสูงและมีความแม่นยำสูงในสายการผลิต SMT

อุปกรณ์เสริมและส่วนประกอบที่เกี่ยวข้อง

คำแนะนำในการบำรุงรักษา

ตรวจสอบขั้วต่อมอเตอร์ (XS02050, XS02051) เป็นประจำเพื่อดูการสึกหรอหรือความเสียหาย
ตรวจสอบให้แน่ใจว่าพัดลมระบายความร้อน (XH01431) สะอาดและทำงานได้ เพื่อป้องกันความร้อนสูงเกินไป
ฟังเสียงผิดปกติที่บ่งบอกถึงการสึกหรอของตลับลูกปืนหรือปัญหาทางกลไกภายใน
ตรวจสอบการจัดตำแหน่งข้อต่อ (XS02100) เพื่อหลีกเลี่ยงความเครียดทางกล
รอบการเปลี่ยนที่แนะนำ: 3–5 ปี ขึ้นอยู่กับความเข้มข้นในการใช้งาน

สรุป

มอเตอร์หัวทำงาน FUJI XM00804 / 2MGKHA093301 เป็นตัวกระตุ้นที่จำเป็นในหัว H12HS และ V12 โดยให้การเคลื่อนที่ของแกน Z และแกน Theta ที่แม่นยำ มีผลกระทบโดยตรงต่อความแม่นยำในการวางและประสิทธิภาพของเครื่อง FUJI NXT SMT การบำรุงรักษาเป็นประจำช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรในระยะยาว

อุปกรณ์เสริมที่เกี่ยวข้องสำหรับมอเตอร์หัวทำงาน FUJI XM00804 / 2MGKHA093301

ชุดอะไหล่ที่แนะนำ:

ชุดสายไฟมอเตอร์:
รวมถึง XS02050 (สายสัญญาณ) + XS02051 (สายไฟ)

ชุดตัวเข้ารหัส (ตัวเลือกถ้าติดตั้ง):
XS02410 (ตัวเข้ารหัส Theta/แกน Z)

ชุดวาล์วสุญญากาศ:
XS03760 (วาล์ว) + XS03764 (สปูล) + XS03765 (ตัววาล์ว)

ชุดระบายความร้อน:
XH01431 (พัดลมระบายความร้อน) + ตัวกรองพัดลม (ถ้ามี)

หมายเหตุสำคัญ:

มอเตอร์ XM00804 / 2MGKHA093301 ทำงานอย่างใกล้ชิดกับเมนบอร์ด 2AGKHB008800, สายไฟมอเตอร์, ข้อต่อทางกล, ส่วนประกอบลม และเซ็นเซอร์
เพื่อการทำงานของเครื่องจักรที่ดีที่สุด ขอแนะนำให้บำรุงรักษาส่วนประกอบที่เกี่ยวข้องเหล่านี้ร่วมกัน

หมายเลขชิ้นส่วนที่เกี่ยวข้องสำหรับมอเตอร์หัวทำงาน FUJI XM00804 / 2MGKHA093301

สรุปหมายเลขชิ้นส่วนหลัก:
มอเตอร์: XM00804 / 2MGKHA093301บอร์ดควบคุม: 2AGKHB008800สายไฟมอเตอร์: XS02050 (สัญญาณ), XS02051 (ไฟ)ระบบสุญญากาศ: XS03760 (วาล์ว), XS00920 (เซ็นเซอร์), XS03764 (สปูล)การระบายความร้อน: XH01431 (พัดลม)ข้อต่อทางกล: XS01300 (ปลอกเพลา), XS02100 (ข้อต่อ)

คู่มือคำถามที่พบบ่อย – FUJI XM00804 / 2MGKHA093301 H12HS V12 มอเตอร์หัวทำงาน

ข้อมูลทั่วไป

Q1: มอเตอร์ FUJI XM00804 / 2MGKHA093301 คืออะไร?
A:
เป็นมอเตอร์หัวทำงานความแม่นยำสูงที่ใช้ในหัว FUJI NXT H12HS และ V12 ขับเคลื่อนแกน Z (หัวฉีดขึ้น/ลง) หรือแกน Theta (การหมุนหัวฉีด) เป็นสิ่งจำเป็นสำหรับการวางส่วนประกอบที่แม่นยำในการผลิต SMT

Q2: เครื่องจักรใดบ้างที่ใช้มอเตอร์นี้?
A:
FUJI NXT II series ✔ FUJI NXT III series ✔ หัวทำงาน: H12HS และ V12

ฟังก์ชันและคุณสมบัติ

Q3: มอเตอร์นี้ควบคุมอะไร?
A:
แกน Z: ยก/ลงหัวฉีดสำหรับการหยิบและวางส่วนประกอบ ✔ แกน Theta: การหมุนหัวฉีดสำหรับการปรับมุมส่วนประกอบ

ขึ้นอยู่กับตำแหน่งที่ติดตั้งมอเตอร์ภายในหัวทำงาน

Q4: เป็นมอเตอร์ตัวเดียวกันสำหรับทั้ง Z และ Theta หรือไม่?
A:
ใช่ มอเตอร์รุ่นเดียวกัน (XM00804 / 2MGKHA093301) ใช้สำหรับทั้งแกน Z และแกน Theta แต่ฟังก์ชันขึ้นอยู่กับตำแหน่งและการเดินสายไฟภายในหัวทำงาน

Q5: มอเตอร์นี้เป็นแบบสเต็ปเปอร์หรือเซอร์โว?
A:
ทำงานเหมือนมอเตอร์ไฮบริดความแม่นยำสูง มักจะกำหนดค่าเป็นสเต็ปเปอร์พร้อมการตอบกลับตัวเข้ารหัส ทำงานในโหมดควบคุมวงปิดที่จัดการโดยเมนบอร์ดหัว (PN: 2AGKHB008800)

การติดตั้งและการสอบเทียบ

Q6: ติดตั้งมอเตอร์อย่างไร?
A:
ติดตั้งโดยตรงภายในหัวทำงาน H12HS หรือ V12 เชื่อมต่อผ่าน:

สายสัญญาณ (XS02050)
สายไฟ (XS02051) เชื่อมต่อทางกลโดยใช้ปลอกเพลาหัวฉีด (XS01300) และชุดข้อต่อ (XS02100)

Q7: จำเป็นต้องมีการสอบเทียบหลังการเปลี่ยนหรือไม่?
A:
ใช่:
แกน Theta: ต้องมีการจัดตำแหน่งจุดศูนย์มุม แกน Z: ต้องมีการสอบเทียบขีดจำกัดการเดินทางบนและล่าง โดยทั่วไปเครื่องจะทำการโฮมมิ่งอัตโนมัติระหว่างการเริ่มต้น แต่ขอแนะนำให้ตรวจสอบด้วยตนเองหลังการเปลี่ยน

ปัญหาทั่วไปและการแก้ไขปัญหา

Q8: อาการทั่วไปของมอเตอร์ล้มเหลว?
A:
ไม่มีการยกหรือหมุนหัวฉีด เสียงผิดปกติ (การบด การคลิก) การสั่นสะเทือนหรือการสั่นระหว่างการเคลื่อนที่ สัญญาณเตือน Theta หรือแกน Z บนเครื่อง การสูญเสียขั้นตอน นำไปสู่การจัดตำแหน่งที่ไม่ถูกต้อง ความร้อนสูงเกินไป (ตรวจสอบพัดลมระบายความร้อน XH01431)

Q9: อะไรเป็นสาเหตุให้มอเตอร์ล้มเหลว?
A:
การสึกหรอทางกล (ความล้มเหลวของตลับลูกปืน การคลายตัวของข้อต่อ) ความล้มเหลวทางไฟฟ้า (ความเสียหายของขดลวด ความผิดพลาดของสายเคเบิล) ความร้อนสูงเกินไปเนื่องจากพัดลมระบายความร้อนล้มเหลว (XH01431) การทำงานผิดปกติของระบบสุญญากาศทำให้มอเตอร์รับน้ำหนักมากเกินไป

Q10: จะวินิจฉัยมอเตอร์ได้อย่างไร?
A:
ทดสอบความต่อเนื่องและความต้านทานของขดลวดมอเตอร์ สลับสายสัญญาณ/ไฟ (XS02050 / XS02051) เพื่อตรวจสอบความผิดพลาดของสายเคเบิล ตรวจสอบเอาต์พุตเมนบอร์ด (2AGKHB008800) หมุนเพลาด้วยตนเอง—ควรราบรื่น ไม่แข็ง ตรวจสอบข้อต่อ (XS02100) เพื่อดูการลื่นไถลหรือการสึกหรอ

คำแนะนำในการบำรุงรักษา

Q11: จะบำรุงรักษามอเตอร์นี้อย่างไร?
A:
รักษาหัวและส่วนประกอบภายในให้ปราศจากฝุ่น ตรวจสอบสายเคเบิลและขั้วต่อเป็นประจำเพื่อดูการสึกหรอ ตรวจสอบให้แน่ใจว่าพัดลมระบายความร้อน (XH01431) สะอาดและทำงานได้ ตรวจสอบข้อต่อทางกล (XS02100) เพื่อการจัดตำแหน่งที่เหมาะสม เปลี่ยนมอเตอร์เมื่อมีสัญญาณของความร้อนสูงเกินไป เสียง หรือการสูญเสียความแม่นยำ

Q12: รอบการเปลี่ยนที่แนะนำ?
A:
โดยทั่วไปทุกๆ 3–5 ปี ขึ้นอยู่กับความเข้มข้นในการใช้งาน การผลิต 24/7 ปริมาณมากอาจต้องเปลี่ยนก่อนหน้านี้

ส่วนประกอบที่เกี่ยวข้อง

คำแนะนำในการสั่งซื้อ
ยืนยันว่าคุณต้องการมอเตอร์สำหรับแกน Z หรือแกน Theta
ตรวจสอบว่าจำเป็นต้องใช้สายเคเบิล (XS02050, XS02051) ด้วยหรือไม่
พิจารณาเปลี่ยนส่วนประกอบที่เกี่ยวข้อง เช่น พัดลมระบายความร้อน (XH01431) และข้อต่อ (XS02100) เพื่อประสิทธิภาพสูงสุด

สรุป

มอเตอร์หัวทำงาน FUJI XM00804 / 2MGKHA093301 เป็นส่วนประกอบสำคัญสำหรับการรับประกันการเคลื่อนที่ที่แม่นยำในหัวทำงาน V12 และ H12HS การรักษาประสิทธิภาพสูงสุดเป็นสิ่งจำเป็นสำหรับการบรรลุความแม่นยำในการวางและการทำงานของเครื่องจักรในระดับสูงในการผลิต SMT
