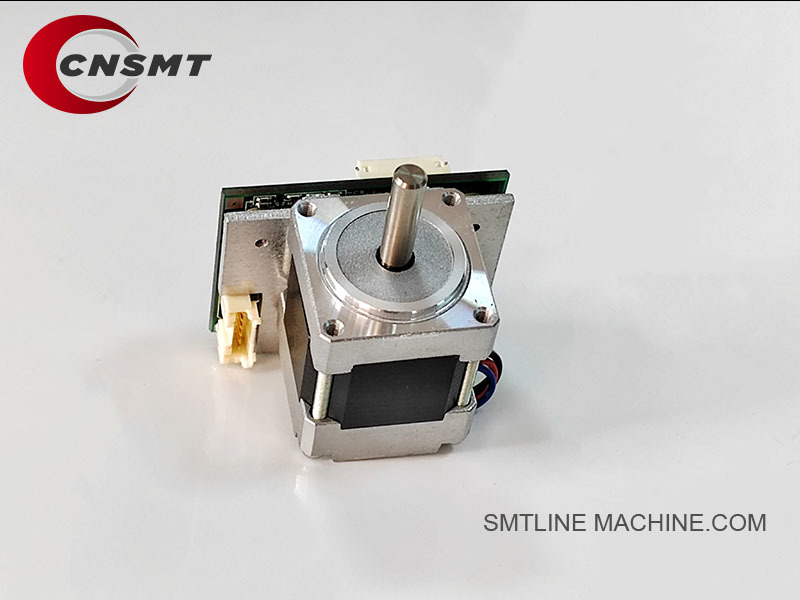

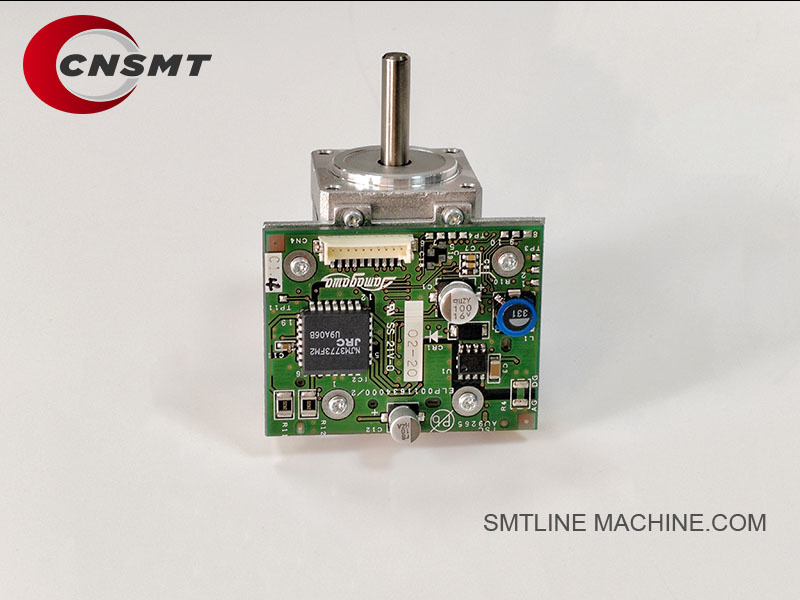

FUJI XM01171 V12 H12HS มอเตอร์สเต็ปปิ้งหัวทำงาน อะไหล่เครื่อง SMT

FUJI XM01171 V12 H12HS หัวทํางานมอเตอร์ stepper

บริษัทของเราดําเนินการมา 11 ปี และแน่นอนจะเป็นตัวเลือกที่ดีที่สุดของคุณ ด้วยการรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

FUJI XM01171 V12 / H12HS หัวทํางาน มอเตอร์ stepper รายละเอียดสินค้า

ภาพรวมสินค้า

เครื่องยนต์ขั้น FUJI XM01171 เป็นเครื่องยนต์ความแม่นยําสูงที่ใช้ในหัวทํางาน V12 และ H12HS ของ FUJI NXT เครื่องยนต์รับและวางมอเตอร์นี้รับผิดชอบในการขับเคลื่อนฟังก์ชันการเคลื่อนไหวที่สําคัญภายในหัว, เช่นแกน Z (การยกกระบอก) หรือแกน Theta (การหมุนกระบอก) รับรองการวางส่วนประกอบด้วยความเร็วสูงและความแม่นยําสูง

ลักษณะสําคัญ

ให้การควบคุมแม่นยําสําหรับทั้งแกน Z (ขึ้น/ลง) หรือแกน Theta (หมุน)
ความแม่นยําของขั้นตอนความละเอียดสูง สําหรับความแม่นยําระดับไมครอน
เวลาตอบสนองที่รวดเร็ว เหมาะสําหรับการทํางาน SMT ความเร็วสูง
ความทนทานสูง ออกแบบมาเพื่อการทํางานต่อเนื่องในสภาพแวดล้อมที่ต้องการ
รองรับกับหัวทํางาน FUJI NXT V12 และ H12HS

ความเหมาะสมกับเครื่อง

FUJI NXT ซีรีส์ II
FUJI NXT ซีรีส์ III
หัวงาน: V12,H12HS

รายละเอียดเทคนิค (ทั่วไป)

การใช้งานหลัก

ขับกระบวนการยกหัว (Z-axis) สําหรับการเลือกส่วนประกอบที่แม่นยําและความสูงการวาง
การควบคุมการหมุนของจมูก (แกนเทต้า) สําหรับการแก้ไขมุมส่วนประกอบ
ทํางานร่วมกับ motherboard H12HS (PN: 2AGKHB008800) เพื่อควบคุมการเคลื่อนไหวอย่างแม่นยํา
รองรับการดําเนินงานความเร็วสูงและมั่นคงที่สําคัญสําหรับการผลิต SMT

อะไหล่และอุปกรณ์เสริมที่เกี่ยวข้อง

แนะนําการบํารุงรักษา

ตรวจสอบเสียงของเครื่องยนต์เป็นประจํา เพื่อตรวจสอบสัญญาณการสกัดหรือการทํางานผิดปกติ
ตรวจสอบการเชื่อมเหลวที่คล่อง หรือการไม่ตรงกันของแกน
ให้แน่ใจว่าสภาพแวดล้อมของเครื่องยนต์ไม่มีฝุ่นและปนเปื้อน
เปลี่ยนเครื่องยนต์ใหม่ หากมีอาการ เช่น การสั่นสะเทือน การพลาดการเดิน หรือการติดต่อ
อายุการใช้งานทั่วไป: 35 ปี ขึ้นอยู่กับความเข้มข้นของการใช้งานเครื่อง

สรุป

มอเตอร์ขั้น FUJI XM01171 เป็นส่วนประกอบการควบคุมการเคลื่อนไหวที่สําคัญสําหรับหัวทํางาน V12 และ H12HSมีผลต่อคุณภาพการวางและประสิทธิภาพการผลิตโดยตรงการบํารุงรักษาที่เหมาะสมและการเปลี่ยนในเวลาที่ถูกต้อง เป็นสิ่งสําคัญสําหรับการทํางานของเครื่องจักรที่สมบูรณ์แบบ

อุปกรณ์เสริมที่เกี่ยวข้องสําหรับ FUJI XM01171 มอเตอร์ขั้น

ชุดสํารองที่แนะนํา:

ชุดเคเบิลมอเตอร์: XS02050 (สัญญาณ) + XS02051 (พลังงาน)
คิต Encoder: XS02410 (สําหรับ Z หรือ Theta axis feedback)
ชุดบํารุงรักษาแวลล์: XS03760 (การประกอบ) + XS03764 (สปูล)
ชุดปรับปรุงความเย็น: XH01431 (แฟน) + ฟิลเตอร์แฟน หากมี

หมายเหตุ:

เครื่องยนต์ขั้น XM01171 ทํางานร่วมกับ motherboard (2AGKHB008800) และขึ้นอยู่กับสัญญาณและสายไฟฟ้า
สําหรับการทํางานที่เต็มที่ มันมักจะเชื่อมต่อกับเครื่องปรับตําแหน่ง และระบบปนูเมติก เช่น วาล์วแวคิวัม และเซ็นเซอร์ความดัน

เลขส่วนที่เกี่ยวข้องสําหรับ FUJI XM01171 มอเตอร์ขั้น

สรุปของ PN ที่เกี่ยวข้อง

เลขส่วนเหล่านี้เกี่ยวข้องโดยตรงกับมอเตอร์ขั้น XM01171 รวมถึงส่วนประกอบไฟฟ้า (สายเคเบิล, motherboard), การเชื่อมโยงกลไก (หมวกแกน, การเชื่อมโยง),ระบบอากาศ (วาล์ว), เซ็นเซอร์) และองค์ประกอบโครงสร้าง (บ้าน, แฟน)

หมายเหตุ:

เครื่องยนต์ขั้น XM01171 ทํางานร่วมกับ motherboard (2AGKHB008800) และขึ้นอยู่กับสัญญาณและสายไฟฟ้า
สําหรับการทํางานอย่างเต็มที่ มันมักเชื่อมต่อกับเครื่องตั้งตําแหน่ง และระบบปนูเมติก เช่น วาล์วแอกุ๊ม และเซ็นเซอร์ความดัน

คู่มือ FAQ FUJI XM01171 V12 / H12HS หัวทํางาน มอเตอร์ stepper

ข้อมูลทั่วไป

Q1: เครื่องยนต์ FUJI XM01171 stepper คืออะไร?

A:
XM01171 เป็นมอเตอร์สเตปเปอร์ความแม่นยําสูงที่ใช้ในหัวทํางาน V12 และ H12HS ของ FUJI NXT เครื่องเก็บและวางมันขับเคลื่อนหรือ Z-แกน (จมูกขึ้น/ลง) หรือ Theta-แกน (จมูกหมุน) ขึ้นอยู่กับการติดตั้ง.

Q2: เครื่อง FUJI ไหนใช้มอเตอร์นี้?

A:

FUJI NXT ซีรีส์ II
FUJI NXT ซีรีส์ III
หัวทํางาน: V12, H12HS

ฟังก์ชันและลักษณะ

คําถามที่ 3: การทํางานของมอเตอร์นี้คืออะไร?

A:

กํากับการเคลื่อนไหวแกน Z (การยกกระปุก) หรือการหมุนแกน Theta
ทํางานกับ motherboard (PN: 2AGKHB008800) เพื่อดําเนินงานการวางอันแม่นยํา
รับประกันการเคลื่อนไหวที่แม่นยําสําหรับการผลิต SMT ความเร็วสูง

คําถามที่ 4: มันเป็นมอเตอร์เดียวกันสําหรับแกน Z และแกน Theta ไหม?

A:
ใช่ มอเตอร์ขั้น XM01171 ใช้ทั้งแกน Z (ขึ้น/ลง) และแกน Theta (หมุน) แต่ฟังก์ชันควบคุมขึ้นอยู่กับตําแหน่งติดตั้งและสายไฟ

การติดตั้งและการตั้งตั้ง

Q5: XM01171 ติดตั้งอย่างไร?

A:

ติดตั้งโดยตรงภายในกรอบหัวทํางาน
เชื่อมต่อผ่านสายสัญญาณ (XS02050) และสายไฟฟ้า (XS02051) กับ motherboard
การเชื่อมโยงด้วยกลไกกับแกนยกระบายน้ํา (Z) หรือการขับเคลื่อนหมุน (Theta) โดยใช้อุปกรณ์เชื่อม (XS02100)

Q6: มีความจําเป็นในการปรับระดับหลังจากการเปลี่ยน?

A:

การปรับสภาพทางกลจําเป็นเพื่อให้มั่นใจในตําแหน่งการจับคู่ที่ถูกต้อง
เครื่องจะทําการกํากับและปรับระดับอัตโนมัติเมื่อเริ่มต้น
สําหรับ Theta ให้แน่ใจว่าความหมายมุมศูนย์; สําหรับ Z ให้ตรวจสอบขีดจํากัดการยก

การแก้ไขปัญหา

คําถามที่ 7: อาการผิดพลาดที่พบบ่อย ๆ คืออะไร?

A:

ช่องน้ําไม่ยกหรือหมุน
ความสั่นสะเทือนของเครื่องยนต์หรือเสียงดัง
การสูญเสียของขั้นตอน (การผิดการจัดตั้งของ pick/place)
ความผิดพลาดในการสื่อสารจากตัวควบคุมหัว (ถ้าเครื่องยนต์ตัดสั้นหรือหยุดทํางาน)
ระเบิดแกน Z หรือแกน Theta บนแผ่นเครื่อง

คําถามที่ 8: อะไรเป็นสาเหตุของการล้มเหลวของมอเตอร์สเตปเปอร์

A:

การสกัดสภาพตามเวลา
ความผิดพลาดทางไฟฟ้า (ความเสียหายของโค้ล, ปัญหาของสายไฟฟ้า)
ความร้อนเกินเนื่องจากความล้มเหลวในการเย็น (แฟน XH01431 ไม่ทํางาน)
การอุดตันทางกลใน shaft หรือ coupling

Q9: วิธีการวินิจฉัยการล้มเหลวของเครื่องยนต์?

A:

เปลี่ยนเคเบิลมอเตอร์ เพื่อทดสอบว่ามันเกี่ยวข้องกับเคเบิล
ตรวจสอบ 2AGKHB008800 motherboard สําหรับสัญญาณออก
ความต้านทานในการทดสอบของเครื่องยนต์ (ไม่ควรเปิดหรือสั้น)
หมุนหมุนแกนมอเตอร์ด้วยทางกายภาพ ถ้ามันแข็งหรือติด โมเตอร์อาจเสีย

คําแนะนําการบํารุง

Q10: วิธีการบํารุงรักษามอเตอร์ XM01171?

A:

รักษาหัวทํางานให้สะอาดจากฝุ่นและน้ํา
ตรวจสอบว่าพัดลมเย็น (XH01431) กําลังทํางาน
ตรวจสอบเครื่องเชื่อมมอเตอร์ (XS02050, XS02051) เพื่อตรวจสอบความเสื่อม
ผสมผสมผสานกล หากแนะนําในคู่มือ FUJI
เปลี่ยนถ้าเครื่องแสดงสัญญาณของเสียงดัง ความร้อน หรือพลาดขั้นตอน

Q11: ระยะเวลาที่แนะนําในการเปลี่ยนคือเท่าไหร่?

A:

ปกติทุก 3-5 ปี ขึ้นอยู่กับการใช้งานของเครื่อง
เปลี่ยนเร็วกว่าถ้าทํางาน 24/7 ภายใต้การผลิตความเร็วสูง

ส่วนประกอบที่เกี่ยวข้อง

คําแนะนําในการสั่งซื้อ

ตรวจสอบเสมอว่ามอเตอร์เป็นของแกน Z หรือแกน Theta ในระบบหัวของคุณ
สั่งพร้อมกับสายไฟ (XS02050, XS02051) หากเสียหายหรือเก่า
คู่กับ motherboard (2AGKHB008800) หากทั้งสองเก่าหรือแสดงความผิดพลาด

สรุป

FUJI XM01171 Stepper Motor เป็นส่วนประกอบการเคลื่อนไหวที่สําคัญสําหรับหัวทํางาน V12 และ H12HS. มันรับประกันการเคลื่อนไหวของจุลยางที่แม่นยําสําหรับการผลิต SMTการ บํารุง สร้าง และ แลกเปลี่ยน ใน เวลา ที่ เหมาะสม เป็น สิ่ง สําคัญ เพื่อ หลีกเลี่ยง การ หยุด ใช้ งาน และ เพื่อ รักษา ความ แม่นยํา ใน การ วาง.
