FUJI 2AGKHB008800 H12HS หัวทํางาน motherboard SMT อะไหล่

FUJI 2AGKHB008800 H12HS หัวทํางาน motherboard

บริษัทของเราดําเนินการมา 11 ปี และแน่นอนจะเป็นตัวเลือกที่ดีที่สุดของคุณ ด้วยการรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

FUJI 2AGKHB008800 H12HS Motherboard หัวทํางาน

ภาพรวมสินค้า

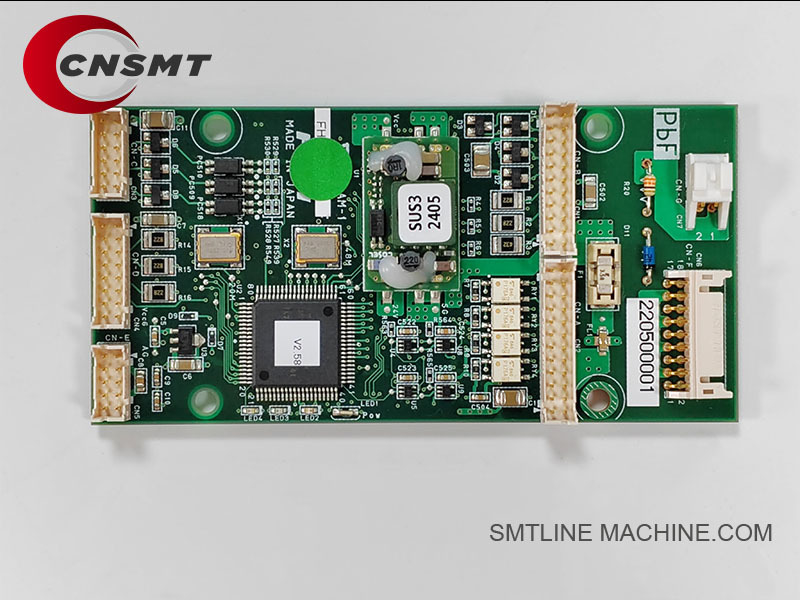

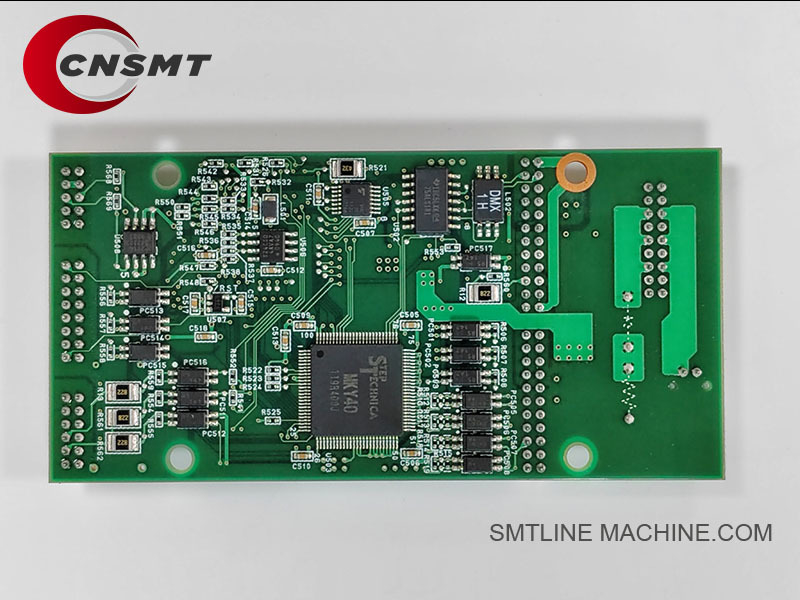

2AGKHB008800 เป็น motherboard การควบคุมหลักสําหรับ FUJI NXT H12HS หัวทํางาน PCB นี้เป็นหน่วยควบคุมอิเล็กทรอนิกส์หลักที่บริหารการดําเนินงานทั้งหมดของหัว H12HSรวมถึงการควบคุมการเคลื่อนไหว, การสลับระยะว่าง, การประมวลผลสัญญาณ, และการสื่อสารกับระบบควบคุมหลักของเครื่องจักร

ฟังก์ชันและลักษณะสําคัญ

ควบคุมแกนทั้งหมดของหัว (แกน Z, การหมุน Theta, และตัวขับเคลื่อนกระบอก)
บริหาร 12 ระบบระบายระบายระบายระบายระบายระบายระบายระบาย
จัดการผลตอบสนองจากเซ็นเซอร์ความดัน เครื่อง Encoder และตําแหน่งของมอเตอร์
ให้การควบคุมในเวลาจริง ของการเคลื่อนไหว Pick-and-Place ด้วยความแม่นยําสูง
จัดการการสื่อสารความเร็วสูงระหว่างหัวทํางานและเครื่องควบคุมหลัก
ควบคุมซอลีนอยด์วาล์ว, เซ็นเซอร์, และตัวขับเคลื่อนภายในหัว H12HS

ความเหมาะสมกับเครื่อง

FUJI NXT ซีรีส์ II
FUJI NXT ซีรีส์ III
เครื่องจักรที่ติดตั้งหัว 12 กระปุกความเร็วสูง H12HS

รายละเอียดเทคนิค

การใช้งานหลัก

กํากับการเคลื่อนไหวการยกแกน Z และการหมุน Theta
บริหารการตรวจจับระยะว่างและการสลับความดันอากาศสําหรับทุก 12 ช่อง
ขับเคลื่อนซอลีนอยด์แวลล์และกลไกปนิวเมติก
จัดการผลตอบสนองในเวลาจริง จากเซ็นเซอร์ความดันจากระยะว่าง เพื่อยืนยันสถานะการเลือก
รับประกันการแลกเปลี่ยนข้อมูลความเร็วสูงพร้อมกันกับตัวควบคุมหลัก เพื่อให้เกิดผลงานที่ดีที่สุด

อะไหล่และอุปกรณ์เสริมที่เกี่ยวข้อง

แนะนําการบํารุงรักษา

ตรวจสอบเครื่องเชื่อมและสายสัญญาณทุกๆ 6-12 เดือน
ตรวจสอบระบบปรับปรุงความเย็น (ให้แน่ใจว่าพัดลมทํางานและไม่มีฝุ่น)
ยืนยันการทํางานอย่างถูกต้องของเซ็นเซอร์ระยะว่างและสัญญาณปนูเมติก
หากมีอาการเช่น การล้มเหลวของสัญญาณ ความผิดพลาดในการสื่อสาร หรือพฤติกรรมที่ผิดปกติของแกน เกิดขึ้น พิจารณาเปลี่ยน motherboard

สรุป

บอร์ดแม่หัวทํางาน FUJI 2AGKHB008800 H12HS เป็นศูนย์ควบคุมกลางสําหรับหัว H12HS, รับประกันการทํางานที่มั่นคง, ความเร็วสูงและแม่นยํามันเป็นสิ่งจําเป็นในการรักษาความแม่นยําการวางเครื่องจักรและประสิทธิภาพการผลิต.

อุปกรณ์เสริมและอะไหล่ที่เกี่ยวข้องสําหรับ FUJI 2AGKHB008800 H12HS หัวทํางาน Motherboard

ชุดสํารองที่แนะนํา

ชุดบํารุงรักษาวาล์ว (XS03764 + XS03765 + XS03766 + XS03767)
ชุดเซ็นเซอร์ (XS00920 เซ็นเซอร์ความดัน + สายไฟ)
ชุดมอเตอร์ (2AGGHA002700 Z-axis + 2AGGHA002800 Theta motor)
ชุดพัดลมและสายไฟ (พัดลมเย็น XH01431 + สายไฟ XS02050/XS02051)

หมายเหตุ:

ส่วนเหล่านี้เกี่ยวข้องโดยตรงกับวงกว้างการควบคุมของ motherboard รวมถึงระบบระบายว่าง การควบคุมการเคลื่อนไหว เซ็นเซอร์ และการส่งสัญญาณภายในหัวทํางาน H12HS

เลขส่วนที่เกี่ยวข้องสําหรับ FUJI 2AGKHB008800 H12HS หัวทํางาน Motherboard

สรุป:

เลขชิ้นส่วนเหล่านี้เกี่ยวข้องโดยตรงกับการทํางานและการบํารุงรักษาของ 2AGKHB008800 H12HS Working Head Motherboard ซึ่งครอบคลุมระบบระบายความว่าง, ส่วนประกอบการเคลื่อนไหว, เซ็นเซอร์,การส่งสัญญาณและองค์ประกอบโครงสร้าง

คู่มือ FAQ FUJI 2AGKHB008800 H12HS หัวทํางาน Motherboard

ข้อมูลทั่วไป

Q1: FUJI 2AGKHB008800 H12HS Working Head Motherboard คืออะไร?

A:
บอร์ดแม่ 2AGKHB008800 เป็นบอร์ดวงจรควบคุมหลักภายในหัวทํางาน FUJI NXT H12HS. มันรับผิดชอบในการบริหารมอเตอร์หัว, เซนเซอร์, ระบบสูบ,และการสื่อสารกับตัวควบคุมเครื่องจักรหลักมันทําให้การควบคุมแม่นยําสําหรับการดําเนินงานที่รวดเร็วสูง

ฟังก์ชันและการใช้งาน

คําถามที่ 2: บอร์ดแม่นี้ควบคุมอะไร?

A:

เครื่องยกแกน Z (การเคลื่อนไหวขึ้น/ลง)
เครื่องยนต์หมุนเทต้า (หมุนจมูก)
วาล์วสลับความดันอากาศและความว่าง
เซ็นเซอร์ความดันเพื่อยืนยันสถานะการรับ
ทําให้หัวทํางานพร้อมกับหน่วยควบคุมหลัก เพื่อการวางไว้อย่างแม่นยํา

Q3: เครื่องไหนใช้ motherboard 2AGKHB008800?

A:
FUJI NXT ซีรีส์ II
FUJI NXT ซีรีส์ III
โดยเฉพาะสําหรับ H12HS หัวทํางานความเร็วสูง 12 กระปุก

การติดตั้งและการตั้งตั้ง

Q4: บอร์ดแม่ติดตั้งอย่างไร?

A:

ติดตั้งภายใน H12HS หัวทํางานเรือน
เชื่อมต่อผ่านสายสัญญาณ (XS02050) และสายไฟฟ้า (XS02051) กับตัวควบคุมหลัก
อินเตอร์เฟซกับมอเตอร์, เครื่องตรวจความดัน (XS00920), วาล์ว (XS03760) และเครื่องขับเคลื่อน

Q5: มีความจําเป็นในการปรับระดับหลังจากการติดตั้งหรือไม่?

A:

ไม่จําเป็นต้องมีการปรับขนาดทางกายภาพ
เครื่องทําการจําแนกและเริ่มต้นอัตโนมัติ ระหว่างการเริ่มต้น
การลดระยะว่างหรือขั้นต่ําความดันสามารถปรับปรุงได้ในการตั้งค่าเครื่องจักร หากจําเป็น

การแก้ไขปัญหาและปัญหาทั่วไป

คําถามที่ 6: อาการผิดพลาดที่พบบ่อย ๆ คืออะไร?

A:

ความผิดทางการสื่อสารกับหัว
อัธยาศัย Z-axis หรือ Theta motor การทํางานผิดปกติ
ความผิดพลาดในการอ่านเซนเซอร์ระยะว่าง หรือความผิดพลาดในการรับ
ความผิดพลาดในการควบคุมจมน้ํา หรือการเคลื่อนไหวที่ติด
ปิดการทํางานครบถ้วน หรือไม่สามารถเริ่มต้นได้

คําถามที่ 7: อะไรทําให้ motherboard พลาด?

A:

การใช้งานยาวนานและความเหนื่อยล้าของชิ้นส่วนอิเล็กทรอนิกส์
พลังงานไฟฟ้าเกินแรง หรือการปล่อยไฟฟ้าสติก
ความชื้นเข้าหรือฝุ่นสะสม
เครื่องเชื่อมหักหรือสายไฟที่เสียหาย
ความผิดปกติของส่วนประกอบที่เชื่อมต่อ (เช่นเซ็นเซอร์, มอเตอร์) บางครั้งอาจทําให้บอร์ดอ้วน

คําแนะนําการบํารุง

Q8: ผมสามารถบํารุงรักษา motherboard ได้อย่างไร?

A:

ตรวจสอบและทําความสะอาดพัดลมเย็น (XH01431) อย่างเป็นประจํา
ตรวจสอบว่ามีสายไหมหรือเครื่องเชื่อมที่หัก
ให้สถานที่ทํางานแห้งและไม่ฝุ่น
การเปลี่ยนเซ็นเซอร์หรือมอเตอร์ที่บกพร่องอย่างรวดเร็ว เพื่อป้องกันความผิดพลาดในการตอบสนอง
แทนป้องกันที่แนะนําหลังจากการใช้งานต่อเนื่อง 3-5 ปี

แนวทางการแทน

Q9: เมื ่ อไหนที ่ จะต้ องเปลี่ยนเมอร์บอร์ด?

A:

หากมีการต่อเนื่องการสื่อสารหรือการเริ่มต้นความล้มเหลว
หากเกิดความผิดพลาดส่วนประกอบหัวหลายครั้ง โดยไม่มีสาเหตุทางกล
เมื่อการวินิจฉัยทางอิเล็กทรอนิกส์แสดงให้เห็นถึงความผิดพลาดในระดับบอร์ด

ส่วนประกอบที่เกี่ยวข้อง

การสั่งซื้อและคําปรึกษาด้านการสนับสนุน

ยืนยันความเหมาะสมกับเครื่องจักรและแบบหัว ก่อนสั่งซื้อ
ปกติสั่งพร้อมกับสายสัญญาณ แฟนเย็น และเซ็นเซอร์ระยะว่าง สําหรับการบํารุงรักษาหัวเต็ม
มีให้บริการจากผู้จําหน่ายอย่างเป็นทางการของ FUJI หรือผู้จําหน่ายอะไหล่ SMT ที่ได้รับอนุญาต

สรุป

บอร์ดแม่หัวทํางาน 2AGKHB008800 H12HS เป็นหน่วยควบคุมที่สําคัญที่บริหารหน้าที่ทั้งหมดของหัว H12HS ในเครื่อง FUJI NXTการบํารุงรักษาเป็นประจําและเปลี่ยนในเวลาที่เหมาะสม เป็นสิ่งจําเป็นในการรักษาความเร็วสูงการผลิตที่แม่นยํา
