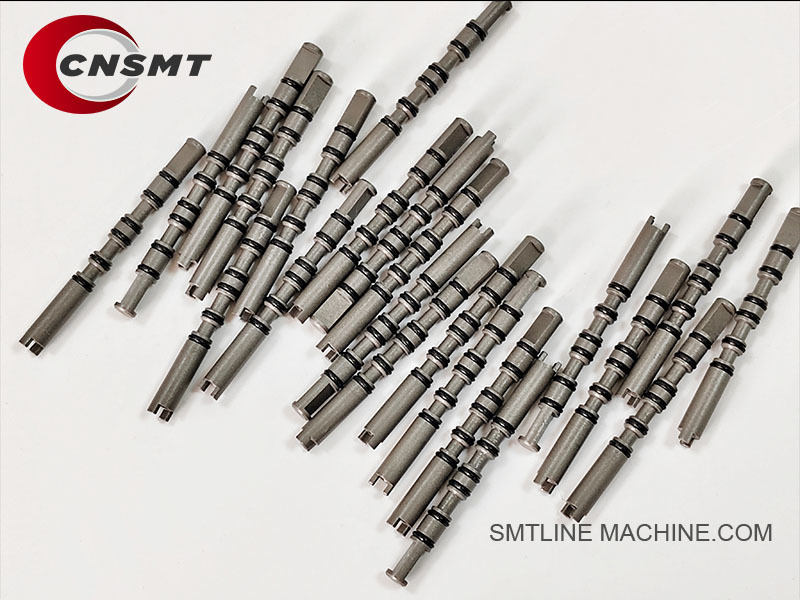

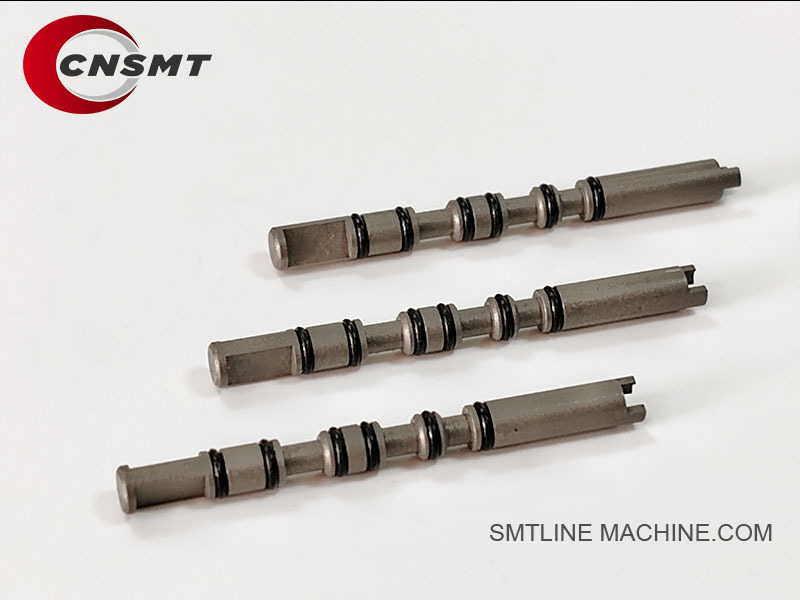

FUJI XS03764 V12 หัวการทํางาน กลไกเซลล์ SPOOL SMT อะไหล่

FUJIXS03764 V12 วาล์วกลไกหัวทำงาน SPOOL

บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

รายละเอียดสินค้า

ชื่อสินค้า: FUJI V12 Working Head Mechanical Valve SPOOL
หมายเลขชิ้นส่วน: XS03764
การใช้งาน: FUJI NXT Series V12 Working Head

ฟังก์ชันและวัตถุประสงค์

ฟังก์ชันหลัก:
XS03764 SPOOL เป็นส่วนประกอบทางกลไกหลักภายในวาล์วนิวเมติกของหัวทำงาน FUJI V12 ควบคุมการสลับที่แม่นยำระหว่างการทำงานแบบสุญญากาศ (หยิบ) และเป่า (วาง) สำหรับหัวฉีด

ตำแหน่งการติดตั้ง:
ติดตั้งภายในบล็อกวาล์วนิวเมติกของหัว V12 ควบคุมเส้นทางอากาศโดยการเปลี่ยนระหว่างสถานะสุญญากาศและความดันอากาศ

คุณสมบัติ:

ตอบสนองการสลับที่รวดเร็ว
ความแน่นของอากาศและความทนทานต่อการสึกหรอดีเยี่ยม
รับประกันการควบคุมสุญญากาศที่แม่นยำสำหรับหัวฉีด ปรับปรุงความแม่นยำในการวาง

ข้อมูลจำเพาะทางเทคนิค (อ้างอิง)

เครื่องจักรที่ใช้งานได้

FUJI NXT Series:

NXT V12 Head
ใช้งานร่วมกับเครื่องจักร NXT III, NXT V series ที่ใช้หัว V12

---

ข้อดีหลัก

การผลิตที่แม่นยำระดับ OEM
ความทนทานสูงและประสิทธิภาพการซีลที่ดีเยี่ยม
ตอบสนองรวดเร็วสำหรับการผลิต SMT ความเร็วสูง
ติดตั้งและเปลี่ยนง่าย ลดเวลาหยุดทำงาน

ชิ้นส่วนที่เกี่ยวข้องที่แนะนำ

ข้อมูลการจัดหา

สถานะสต็อก: สต็อกปกติ พร้อมใช้งานทันที
ระยะเวลาดำเนินการ: 1–5 วันทำการ (ขึ้นอยู่กับปริมาณ)
เงื่อนไข: ใหม่ 100% หรือเปลี่ยนคุณภาพสูง

การสนับสนุนที่มีอยู่:

เอกสารข้อมูลทางเทคนิคและไดอะแกรมการประกอบแบบแยกส่วน
BOM (Bill of Materials) ฉบับเต็มสำหรับระบบนิวเมติกของหัว V12
ใบเสนอราคาจากซัพพลายเออร์และตัวเลือกการจัดส่งทั่วโลก

---

อุปกรณ์เสริมที่เกี่ยวข้องสำหรับ XS03764 SPOOL (วาล์วกลไกหัวทำงาน V12)

ส่วนประกอบทางกลไกที่รองรับ

ชุดอะไหล่ที่แนะนำ

XS03764 (Spool) + XS03765 (Valve Body) + XS03766 (Seal Kit) + XS03767 (Spring) — ชุดสร้างวาล์วใหม่ที่สมบูรณ์
XS03764 + XS00920 (Vacuum Sensor) + 2AGKHA000402 (Main PCB) — สำหรับการเปลี่ยนนิวเมติกและเซ็นเซอร์ทั้งหมด

เครื่องจักรที่ใช้งานได้

FUJI NXT V12 Working Head
ใช้งานร่วมกับรุ่น NXT II, III และ V ที่ใช้หัว V12

การสนับสนุนที่มีอยู่:

BOM (Bill of Materials) ฉบับเต็มสำหรับชุดวาล์ว V12
แบบร่างการประกอบ ไดอะแกรม และคู่มือการบำรุงรักษา
การจัดหาสต็อกทั่วโลกและใบเสนอราคาจากซัพพลายเออร์

XS03764 SPOOL – รายการหมายเลขชิ้นส่วนที่เกี่ยวข้อง

ชุดชิ้นส่วนที่แนะนำหลัก

เครื่องจักรที่ใช้งานได้

FUJI NXT V12 Working Head
ใช้งานร่วมกับรุ่น NXT II, NXT III, NXT V ที่ใช้หัว V12

---

---

คู่มือคำถามที่พบบ่อย – FUJI XS03764 V12 Working Head Mechanical Valve SPOOL

ข้อมูลทั่วไป

Q1: XS03764 Mechanical Valve SPOOL ใช้สำหรับอะไร?

A:
XS03764 SPOOL เป็นส่วนประกอบภายในที่สำคัญของชุดวาล์วกลไกภายในหัวทำงาน FUJI NXT V12 มีหน้าที่ควบคุมการสลับสุญญากาศและความดันอากาศ ทำให้สามารถทำงานของหัวฉีดแบบหยิบและวางได้อย่างแม่นยำ

ฟังก์ชันและหลักการทำงาน

Q2: ฟังก์ชันของสปูลวาล์วกลไกคืออะไร?

A:

ควบคุมการไหลของนิวเมติกภายในหัว V12
สลับระหว่างสุญญากาศ (สำหรับการหยิบส่วนประกอบ) และแรงดันบวกหรือการเป่าลม (สำหรับการปล่อยส่วนประกอบหรือทำความสะอาดหัวฉีด)
รับประกันประสิทธิภาพนิวเมติกของหัวที่แม่นยำและเชื่อถือได้

ความเข้ากันได้ของเครื่องจักร

Q3: XS03764 เข้ากันได้กับเครื่องจักรใดบ้าง?

A:

FUJI NXT II
FUJI NXT III
FUJI NXT V series (พร้อมหัวทำงาน V12)

การติดตั้งและการเปลี่ยน

Q4: ควรเปลี่ยนสปูล XS03764 เมื่อใด?

A:

อากาศรั่วระหว่างการหยิบหรือวาง
สุญญากาศไม่ทำงานอย่างถูกต้อง
อากาศบวกไม่ทำงานอย่างถูกต้อง
หัวฉีดทำงานผิดพลาดหรือติดขัด
วงจรการบำรุงรักษาบ่งบอกถึงการสึกหรอ (โดยทั่วไปหลังจาก 12–24 เดือน ขึ้นอยู่กับการใช้งาน)

Q5: จะเปลี่ยนสปูลได้อย่างไร?

A:

1. ปิดเครื่องและลดแรงดันเครื่อง
2. เปิดชุดวาล์วนิวเมติกของหัว V12
3. ถอดตัววาล์วและเข้าถึงสปูล
4. ตรวจสอบสภาพของสปูล (XS03764), ตัววาล์ว (XS03765) และโอริง (XS03766)
5. ติดตั้งสปูลใหม่ หล่อลื่นด้วยจาระบีนิวเมติกที่เหมาะสม
6. ประกอบวาล์วใหม่ ตรวจสอบการรั่วไหลของอากาศ

ปัญหาทั่วไปและการแก้ไขปัญหา

Q6: อาการความล้มเหลวทั่วไปคืออะไร?

A:

สูญเสียสุญญากาศบนหัวฉีดเฉพาะ
การปล่อยอากาศช้าหรือการเคลื่อนที่ของหัวฉีดติดขัด
การเป่าลมอย่างต่อเนื่องเมื่อไม่ได้ใช้งาน
ข้อผิดพลาดในการหยิบหรือความล้มเหลวในการวางเพิ่มขึ้น

Q7: อะไรเป็นสาเหตุของความล้มเหลวของสปูล?

A:

การสึกหรอในระยะยาวของพื้นผิวสปูล
สิ่งสกปรก เศษฟลักซ์ หรือการปนเปื้อนของน้ำมันภายในวาล์ว
การเสื่อมสภาพของโอริงนำไปสู่การรั่วไหล
การหล่อลื่นที่ไม่ถูกต้องหรือการขาดการบำรุงรักษา

เคล็ดลับการบำรุงรักษา

Q8: จะบำรุงรักษาสปูลวาล์วกลไกได้อย่างไร?

A:

ทำความสะอาดชุดวาล์วเป็นประจำ (แนะนำทุก 3–6 เดือน)
เปลี่ยนสปูลและซีลเชิงป้องกันหลังจาก 12–24 เดือน หรือเมื่อมีสัญญาณการสึกหรอ
ใช้เฉพาะจาระบีนิวเมติกที่ได้รับอนุมัติ (ประเภทที่แนะนำของ FUJI)
ทำให้อากาศอัดแห้งและสะอาดด้วยตัวกรองที่เหมาะสม

ชิ้นส่วนที่เกี่ยวข้อง

คำแนะนำการจัดซื้อ

XS03764 เป็นชิ้นส่วนสิ้นเปลือง FUJI แนะนำให้เก็บไว้ในสต็อกเพื่อการบำรุงรักษา
โดยปกติจะเปลี่ยนพร้อมกับ XS03765 (ตัววาล์ว) และ XS03766 (ชุดโอริง)
มีจำหน่ายผ่านตัวแทนจำหน่ายอย่างเป็นทางการของ FUJI และซัพพลายเออร์อะไหล่ SMT

บทสรุป

XS03764 V12 Working Head Mechanical Valve SPOOL มีความสำคัญอย่างยิ่งต่อสุญญากาศที่เสถียรและการสลับอากาศในหัว FUJI NXT V12 การบำรุงรักษาเป็นประจำและการเปลี่ยนในเวลาที่เหมาะสมช่วยป้องกันการสูญเสียสุญญากาศ ข้อผิดพลาดของหัวฉีด และปรับปรุงความน่าเชื่อถือในการวาง
