อะไหล่ SMT สำหรับการสั่นสะเทือนแบบติดตั้งของ YAMAHA YV YS Series, แบบสามหลอดและห้าหลอด

YAMAHA Vibration Vibration Fit YV YS Series Vibration Fit สามท่อ ห้าท่อ Vibration Fit

บริษัทของเราดำเนินงานมา 11 ปี และจะเป็นตัวเลือกที่ดีที่สุดของคุณอย่างแน่นอน พร้อมรับประกันคุณภาพและการจัดส่งที่รวดเร็ว

รายละเอียดสินค้า

ชื่อสินค้า:

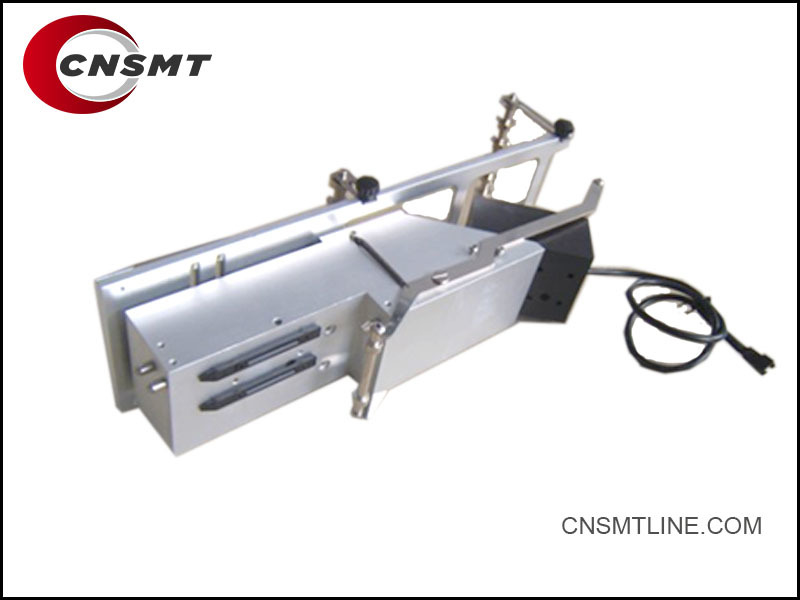

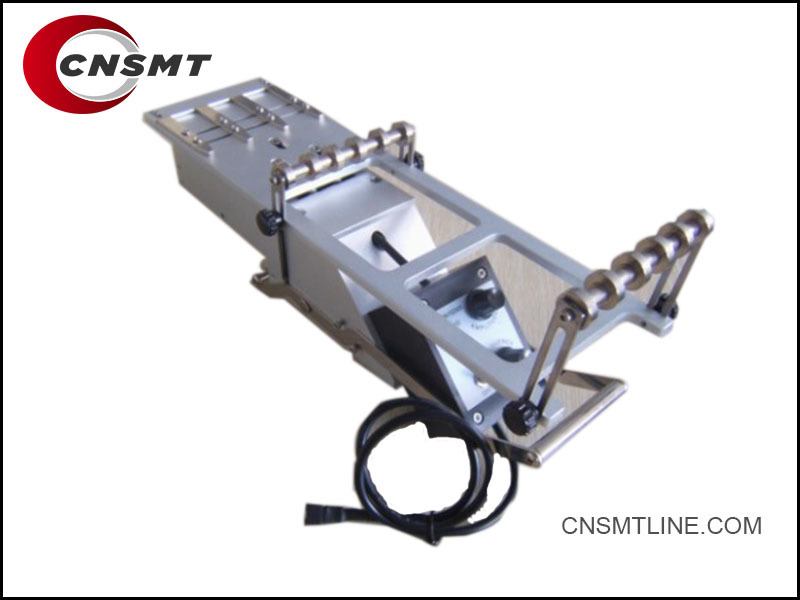

YAMAHA Vibration Feeder (สามท่อ / ห้าท่อ)

รุ่นที่ใช้งานได้:

เครื่องจักร YAMAHA YV Series, YS Series SMT

---

ภาพรวมผลิตภัณฑ์

YAMAHA Vibration Feeder เป็นอุปกรณ์ป้อนเสริมที่ใช้ในสายการผลิตเทคโนโลยีการติดตั้งพื้นผิว (SMT) ได้รับการออกแบบมาเพื่อจ่ายส่วนประกอบที่ไม่บรรจุในเทป เช่น ส่วนประกอบจำนวนมาก ส่วนประกอบรูปทรงแปลก หรือส่วนประกอบในหลอด

---

คุณสมบัติ

การกำหนดค่าหลายท่อ:

มีให้เลือกทั้งแบบสามท่อ (3-Tube) หรือห้าท่อ (5-Tube)
อนุญาตให้ป้อนส่วนประกอบหลายประเภทพร้อมกัน

การควบคุมการสั่นสะเทือนที่แม่นยำ:

ความแรงและความถี่ในการสั่นสะเทือนที่ปรับได้
รับประกันการส่งมอบส่วนประกอบที่ราบรื่นและมั่นคง

ความเข้ากันได้สูง:

เข้ากันได้กับเครื่องจักร YAMAHA YV Series (YV100X, YV100XTG, ฯลฯ) และ YS Series (YS12, YS24, YS88, ฯลฯ) SMT pick-and-place

การป้อนส่วนประกอบที่ยืดหยุ่น:

เหมาะสำหรับส่วนประกอบชนิดหลอด ชิ้นส่วนรูปทรงแปลก ขั้วต่อ และวัสดุจำนวนมาก

Plug-and-Play:

ติดตั้งง่าย สามารถเชื่อมต่อกับช่องป้อนของเครื่องได้อย่างรวดเร็ว

---

ข้อมูลจำเพาะทางเทคนิค

| พารามิเตอร์ | คำอธิบาย |
| ----------------- | ------------------------------------ |
| ประเภท Feeder | Vibration Tube Feeder |
| การกำหนดค่า | ตัวเลือกสามท่อ / ห้าท่อ |
| แหล่งจ่ายไฟ | DC 24V (จากเครื่อง SMT) |
| รุ่นที่เข้ากันได้ | YAMAHA YV series, YS series |
| การควบคุมการสั่นสะเทือน | แอมพลิจูดและความถี่ที่ปรับได้ |
| วัสดุ | โครงเหล็กเคลือบสารป้องกันไฟฟ้าสถิต |
| ประเภทส่วนประกอบ | ส่วนประกอบหลอด ส่วนประกอบแบบฟอร์มแปลก |

---

ข้อดี

การป้อนที่มีประสิทธิภาพสำหรับส่วนประกอบที่ไม่เหมาะสำหรับรีลเทป
ลดการวางด้วยตนเองสำหรับส่วนประกอบแปลก ๆ
ความทนทานสูงและการสั่นสะเทือนที่มั่นคงสำหรับการผลิตในระยะยาว
บำรุงรักษาง่ายและติดตั้งรวดเร็ว

---

หมายเลขชิ้นส่วนทั่วไป

| รุ่น | คำอธิบาย |
| ----------------- | ---------------------------------------------------------------------------------------------- |
| Yamaha 3-Tube | Vibration Feeder สำหรับ 3 หลอด |
| Yamaha 5-Tube | Vibration Feeder สำหรับ 5 หลอด |
| Alternate P/N | บางครั้งเรียกว่า "YV Tube Feeder", "YS Tube Feeder", หรือ "Yamaha Vibration Tube Feeder" |

---

สถานการณ์การใช้งาน

การผลิต SMT จำนวนน้อย
สายการสร้างต้นแบบ
การจัดการส่วนประกอบแบบฟอร์มแปลก
บรรจุภัณฑ์ที่ไม่ได้มาตรฐาน (เช่น ขั้วต่อ หมุด ไฟ LED ในหลอด)

หมายเลขชิ้นส่วนหลัก – Vibration Feeder

| ประเภท Feeder | หมายเลขชิ้นส่วน | คำอธิบาย |
| ----------------- | ----------------- | ------------------------------------------ |
| 3-Tube Feeder | KHJ-MC200-000 | Vibration Feeder – 3 Tube (YV / YS Series) |
| 5-Tube Feeder | KHJ-MC400-000 | Vibration Feeder – 5 Tube (YV / YS Series) |

---

ชิ้นส่วนและอุปกรณ์เสริมที่เกี่ยวข้อง

| รายการ | หมายเลขชิ้นส่วน | คำอธิบาย |
| ------------------------ | ----------------- | ---------------------------------------------------- |
| Vibration Controller | KHJ-MC21C-00 | ควบคุมแอมพลิจูดและความถี่ในการสั่นสะเทือน |
| สายไฟ Feeder | KHJ-MC300-000 | สายไฟสำหรับ vibration feeder |
| Vibration Feeder Bracket | KHJ-MC500-000 | ขายึดสำหรับ vibration feeder |
| Vibration Motor Assembly | KHJ-MC310-000 | มอเตอร์สั่นสะเทือนสำหรับ Yamaha vibration feeder |
| ที่วางหลอด | KHJ-MC600-000 | ที่วางสำหรับหลอดส่วนประกอบ (รุ่น 3-tube หรือ 5-tube) |
| สายควบคุมสัญญาณ | KHJ-MC700-000 | สายสัญญาณเชื่อมต่อ feeder กับเครื่อง |

---

รุ่นเครื่องที่เข้ากันได้

YV Series: YV100X, YV100XTG, YV88, YV112
YS Series: YS12, YS24, YS88, YS100, YS100F

---

สรุปหมายเลขชิ้นส่วนหลัก

| หมายเลขชิ้นส่วน | คำอธิบาย |
| ----------------- | ------------------------ |
| KHJ-MC200-000 | 3-Tube Vibration Feeder |
| KHJ-MC400-000 | 5-Tube Vibration Feeder |
| KHJ-MC21C-00 | Vibration Controller |
| KHJ-MC310-000 | Vibration Motor Assembly |
| KHJ-MC500-000 | ชุดขายึด/ติดตั้ง |
| KHJ-MC600-000 | ที่วางหลอด |
| KHJ-MC700-000 | สายสัญญาณ |

อุปกรณ์เสริมและอะไหล่ที่เกี่ยวข้อง

| อุปกรณ์เสริม/ชิ้นส่วน | หมายเลขชิ้นส่วน | คำอธิบาย |
| --------------------------------------- | -------------------- | ----------------------------------------------- |
| Vibration Controller | KHJ-MC21C-00 | ปรับแอมพลิจูดและความถี่ในการสั่นสะเทือน |
| Vibration Motor Unit | KHJ-MC310-000 | ขับการสั่นสะเทือนสำหรับการป้อนส่วนประกอบ |
| สายไฟ | KHJ-MC300-000 | สายไฟสำหรับจ่ายไฟ feeder |
| สายสัญญาณ | KHJ-MC700-000 | สายสัญญาณควบคุมจากเครื่องไปยัง feeder |
| ชุดขายึดติดตั้ง | KHJ-MC500-000 | อุปกรณ์ยึดสำหรับติดตั้ง feeder กับแพลตฟอร์มเครื่อง |
| ที่วางหลอด – 3 Tube | KHJ-MC600-000-3T | ที่วางหลอดส่วนประกอบ (สำหรับรุ่น 3-Tube) |
| ที่วางหลอด – 5 Tube | KHJ-MC600-000-5T | ที่วางหลอดส่วนประกอบ (สำหรับรุ่น 5-Tube) |
| Tube Stopper | N/A (custom) | หยุดส่วนประกอบที่ทางออกของหลอด (ยางหรือโลหะ) |
| แผ่นป้องกันไฟฟ้าสถิต | ทั่วไป | ป้องกันความเสียหายจากไฟฟ้าสถิตต่อส่วนประกอบที่ละเอียดอ่อน |
| ยางรอง / แผ่นรองรับแรงสั่นสะเทือน | ทั่วไป | ลดเสียงรบกวนและการสั่นสะเทือนทางกล |
| ชุดสปริงสั่นสะเทือน | ส่วนประกอบภายใน | รักษาสมดุลการสั่นสะเทือน (ชิ้นส่วนสึกหรอ) |
| ลูกบิด / หน้าปัดควบคุม | ส่วนหนึ่งของ KHJ-MC21C-00 | ควบคุมความเข้มของการสั่นสะเทือนด้วยตนเอง |

---

ชิ้นส่วนสึกหรอ (วัสดุสิ้นเปลือง)

สปริงสั่นสะเทือน – เมื่อเวลาผ่านไปต้องเปลี่ยน
ตลับลูกปืนมอเตอร์สั่นสะเทือน – หากเสียงดังขึ้นหรือประสิทธิภาพลดลง
ที่วางหลอด / แคลมป์ – สึกหรอเมื่อมีการเปลี่ยนหลอดบ่อยครั้ง
แผ่นยาง / โช้คอัพ – เพื่อการทำงานที่มั่นคงเป็นเวลานาน

---

สถานการณ์การเปลี่ยนทั่วไป

มอเตอร์เสีย → เปลี่ยน KHJ-MC310-000 (ชุดมอเตอร์)
การสั่นสะเทือนอ่อนหรือผิดปกติ → ตรวจสอบ/เปลี่ยน KHJ-MC21C-00 (ตัวควบคุม) และสปริง
ที่วางหลอดแตกหรือสึกหรอ → เปลี่ยนด้วย KHJ-MC600-000-3T หรือ -5T
ปัญหาเกี่ยวกับสัญญาณ → เปลี่ยน KHJ-MC700-000 (สายสัญญาณ)

---

ความเข้ากันได้

ใช้ได้กับ YV Series ทั้งหมด (YV100X, YV88, YV112, YV100XTG)
ใช้ได้กับ YS Series ทั้งหมด (YS12, YS24, YS88, YS100, YS100F)

---

ตัวอย่าง BOM สรุป

| Feeder หลัก | KHJ-MC200-000 (3-Tube) / KHJ-MC400-000 (5-Tube) |
| ------------------------ | ----------------------------------------------- |
| ตัวควบคุม | KHJ-MC21C-00 |
| มอเตอร์ | KHJ-MC310-000 |
| สายไฟ | KHJ-MC300-000 |
| สายสัญญาณ | KHJ-MC700-000 |
| ขายึดติดตั้ง | KHJ-MC500-000 |
| ที่วางหลอด (3 / 5 Tube) | KHJ-MC600-000-3T / -5T |

---
