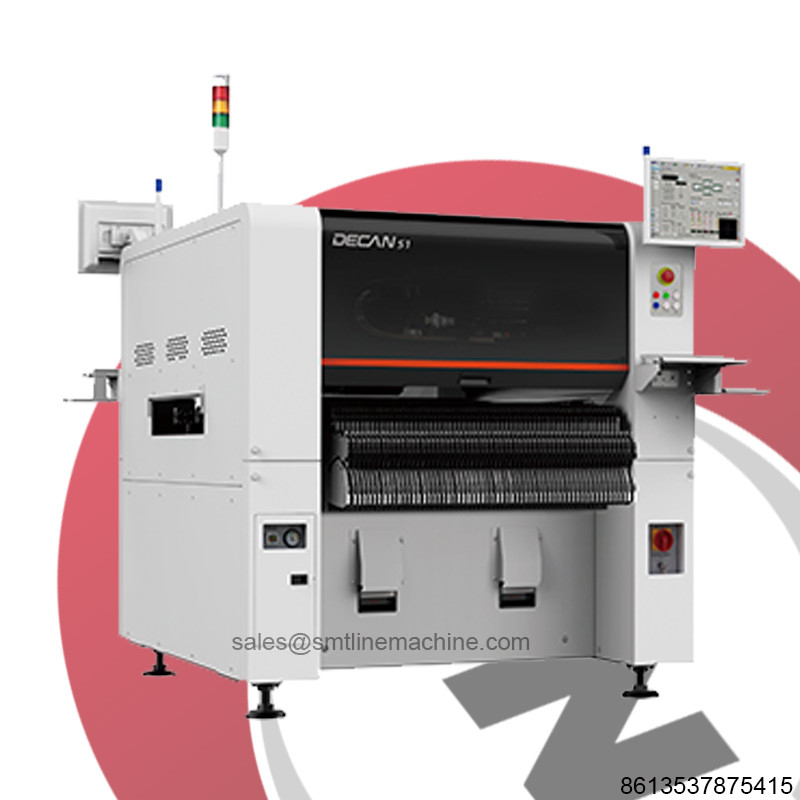

ต่อไปนี้คือการสรุปรายละเอียดและการวิเคราะห์ลักษณะการทํางานของเครื่อง SMT Hanwha Samsung DECAN S1 โดยชี้ให้เห็นข้อดีหลักและจุดเด่นทางเทคนิคของมัน
1ผลประกอบการที่ดีที่สุดในประเภทเดียวกัน: ความสามารถในการประมวลผล PCB ที่ใหญ่มาก
DECAN S1 มีศักยภาพในการประมวลผล PCB อันดับหนึ่งในอุตสาหกรรมในสาขาของเครื่อง SMT ความเร็วกลาง และรองรับรายละเอียดดังต่อไปนี้:
ขนาดมาตรฐาน: 510mm × 510mm เหมาะสําหรับความต้องการการผลิต PCB แบบปกติส่วนใหญ่
ตัวเลือกการขยาย: สามารถรองรับบอร์ด PCB ที่ใหญ่มากถึง 1,500mm (ความยาว) × 460mm (ความกว้าง) เหมาะสําหรับแผ่นยาวหรือแผ่นวงจรขนาดพิเศษ (เช่นแผ่นแสง LED,บอร์ดควบคุมอุตสาหกรรมฯลฯ)
ข้อดี:
ลดจํานวนขั้นตอนในการตัด PCBs ใหญ่และปรับปรุงประสิทธิภาพการผลิต singleboard
ปรับปรุงความต้องการการผลิตที่ยืดหยุ่นของผลิตภัณฑ์หลายรูปแบบและขนาดใหญ่ และลดความถี่ของการเปลี่ยนสาย
2. การติดตั้งไมโครชิปที่มั่นคง: ลดอัตราการโยนวัสดุและปรับปรุงอัตราการผลิต
DECAN S1 ได้มีการปรับปรุงหลายอย่างเพื่อความมั่นคงของการติดตั้งไมโครชิป:
การระบุตัวอย่างที่แม่นยําของศูนย์กลางจมน้ํา: การตรวจจับตําแหน่งจมน้ําในเวลาจริงโดยเซ็นเซอร์ความแม่นยําสูง เพื่อหลีกเลี่ยงความผิดพลาดในการติดตั้งที่เกิดจากการออฟเซต
การออกแบบป้องกันการรั่วไหล: ปรับปรุงระบบควบคุมความดันอากาศเพื่อลดปัญหาส่วนประกอบตกหรือวัสดุโยนที่เกิดจากการรั่วไหลของระยะว่าง
การปรับปรุงอัตราการโยนวัสดุ: ผ่านการปรับปรุงอัตราการโยนวัสดุที่ประสานกันของฮาร์ดแวร์และอัลการิธึม01005) ลดลงเป็นระดับชั้นนําในอุตสาหกรรมการปรับปรุงการใช้งานวัสดุ
ข้อดี:
รับประกันความสม่ําเสมอในการติดตั้งของส่วนประกอบเล็ก ๆ ที่เหมาะสําหรับการผลิต PCB ความหนาแน่นสูง เช่น สมาร์ทโฟนและอุปกรณ์ที่ใส่ได้
ลดเวลาในการปรับเวลาหยุดทํางาน และปรับปรุงประสิทธิภาพการผลิตโดยรวม
3ระบบการมองเห็นแม่นยําสูง ระยะการจําแนกและประสิทธิภาพที่ขยาย
DECAN S1 มีเทคโนโลยีการจําแนกภาพที่ปรับปรุงขึ้น ซึ่งช่วยเพิ่มความยืดหยุ่นและความเร็วในการวาง
(1) กล้องถ่ายภาพบินขนาดสูง
ระยะการจําแนกขยาย: รองรับการครอบคลุมขนาดเต็มจาก 03015 องค์ประกอบเล็ก (0.3 มม × 0.15 มม) ถึงองค์ประกอบขนาดใหญ่ 16 มม และสามารถตอบสนองความต้องการที่หลากหลายโดยไม่ต้องเปลี่ยนกล้อง
เทคโนโลยี OntheFly: ส่วนประกอบสามารถจําได้ในความเร็วสูงระหว่างการเคลื่อนไหว ลดเวลาหยุดและปรับปรุงความเร็วในการวาง

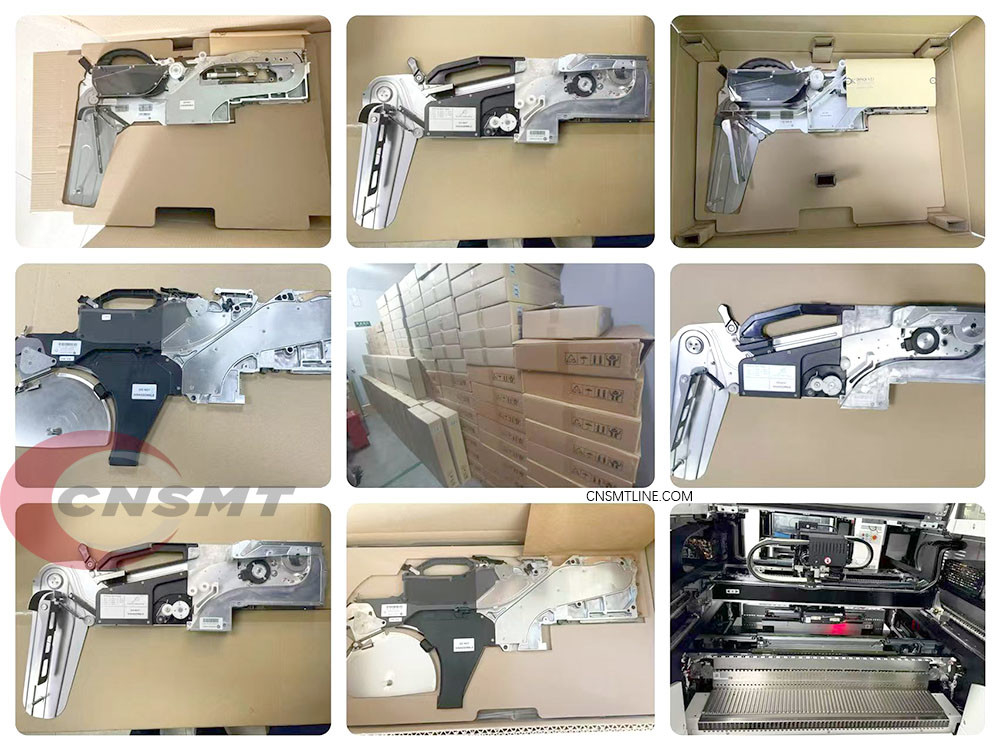

(2) การทํางานร่วมกันอย่างฉลาดของเครื่องให้อาหาร
การจัดสรรสล็อตวัสดุโดยอัตโนมัติ: อุปกรณ์นี้สื่อสารกับเครื่องให้อาหารในเวลาจริง ปรับตําแหน่งของเข็มขัดวัสดุโดยอัตโนมัติ และรับประกันความแม่นยําของการดูด
ข้อดี:
ลดการลงมือ ปรับปรุง "อัตราการดูดในเวลาเดียวกัน" ของหลายประเภทของส่วนประกอบ และลดเวลารอวาง
(3) การปรับปรุงการติดตั้งส่วนประกอบที่มีรูปร่างพิเศษ
แก้ไข การปรับปรุงกระบวนการการจําแนกกล้อง: ระเบียบการจําแนกส่วนประกอบที่มีรูปร่างพิเศษ (เช่น เครื่องเชื่อมและปกป้อง) ถูกปรับผ่านอัลการิธึมและความเร็วการติดตั้งเพิ่มขึ้น 25%.
สถานการณ์การใช้งาน:
การเร่งกระบวนการผลิตส่วนประกอบที่มีรูปร่างพิเศษในอุปกรณ์อิเล็กทรอนิกส์รถยนต์และอุปกรณ์ควบคุมอุตสาหกรรม
4การปรับขนาดและบํารุงรักษาที่ฉลาด: รับประกันความมั่นคงในระยะยาว
DECAN S1 นําเข้าฟังก์ชันที่ปัญญาอัจฉริยะจํานวนหนึ่งเพื่อให้มั่นคงต่อเนื่องของความแม่นยําและคุณภาพระหว่างกระบวนการผลิต:
(1) การปรับระดับอัตโนมัติระหว่างการทํางาน (การปรับระดับเวลาทํางาน)
ระบบการชดเชยแบบไดนามิก:การดําเนินการปรับระดับโดยอัตโนมัติระหว่างกระบวนการผลิต เพื่อชดเชยความผิดพลาดความแม่นยําที่เกิดจากการเปลี่ยนแปลงอุณหภูมิหรือการสกัดกลในเวลาจริง.
ข้อดี:
ความแม่นยําในการติดตั้ง (± 25μm @ Cpk≥1.0) สามารถรักษาได้โดยไม่ต้องหยุดเครื่อง ซึ่งเหมาะสําหรับโรงงานที่มีการผลิตต่อเนื่อง 24 ชั่วโมง
(2) ระบบบํารุงรักษาอัตโนมัติ
การบํารุงรักษาป้องกัน: ตรวจสอบปริมาตรความดันอากาศและปริมาตรการไหลของช่องน้ําและแกน เพื่อเตือนถึงความล้มเหลวที่อาจเกิดขึ้นล่วงหน้า
การทําความสะอาดด้วยการล้างความดันสูง: ถอนสารต่างชาติในกระบอกและแกนโดยอัตโนมัติเพื่อหลีกเลี่ยงการดูดซึมที่ไม่ดีเนื่องจากการอุดตัน
ข้อดี:
ลดความถี่ในการบํารุงรักษาด้วยมือ ลดเวลาหยุดทํางาน และยืดอายุการใช้งานของส่วนประกอบสําคัญ
สรุป: ความสามารถในการแข่งขันหลักของ DECAN S1
1ความสมดุลระหว่างประสิทธิภาพและความแม่นยํา: ประสบผลงานการจัดตั้งความเร็วสูง (สูงสุด 100,000 CPH) ในเครื่องจักรความเร็วปานกลางโดยยังคงความแม่นยําระดับไมครอน
2การปรับปรุงแบบยืดหยุ่นให้กับความต้องการที่ซับซ้อน: ความสอดคล้องกับ PCB ขนาดใหญ่มาก, การสนับสนุนองค์ประกอบขนาดเต็ม และระบบอาหารที่ฉลาดเพื่ออํานวยความสะดวกในการผลิตสายผสมหลายชนิด
3การรับประกันการผลิตที่ฉลาด: การปรับขนาดแบบไดนามิกและเทคโนโลยีการบํารุงรักษาอัตโนมัติ ปรับปรุงประสิทธิภาพของอุปกรณ์โดยรวม (OEE) ได้อย่างสําคัญ
สถานการณ์ที่ใช้ได้:
การผลิตขนาดกลางและขนาดใหญ่ในสาขาของอิเล็กทรอนิกส์ผู้บริโภค อิเล็กทรอนิกส์รถยนต์ การควบคุมอุตสาหกรรม เป็นต้น
สถานการณ์การผลิตระดับสูงที่มีความต้องการสูงต่อความหลากหลายขององค์ประกอบและความมั่นคงในการติดตั้ง
ผ่านนวัตกรรมทางเทคโนโลยีและการออกแบบเชิงปฏิบัติการ DECAN S1 ได้กลายเป็นตัวเลือกที่น่าเชื่อถือสําหรับบริษัทผลิตอิเล็กทรอนิกส์ เพื่อปรับปรุงศักยภาพการผลิตและผลิต
| การจัดอันดับ | กล้องบิน + กล้องแก้ไข | ||
|---|---|---|---|
| จํานวน สปินเดล | 10 สปินด์ x 1 แกรนทรี | ||
| ความเร็วในการวาง (อัตราที่ดีที่สุด) |
47,000 CPH (ดีที่สุด) | ||
| การจัดตั้ง ความถูกต้อง |
ชิป | ± 28μm @ Cpk≥ 10 | |
| IC | ± 35μm @ Cpk≥ 10 | ||
| ส่วนประกอบ ระยะทาง |
กล้องบิน | 03015 ~ □ 16 มม | |
| แก้กล้อง | ~ □ 42 มม (มาตรฐาน) □42mm ~ □55mm (MFOV) เครื่องเชื่อม L55mm ~ L75mm (MFOV) |
||
| ขนาดสูงสุด | 10mm (Fly) 15mm (Fix) | ||
| ขนาด PCB (mm) | นาที | 50 ((L) x 40 ((W) | |
| แม็กซ์ | มาตรฐาน | 510 ((L) x 510 ((W) | |
| ตัวเลือก | ~ สูงสุด 1,500 ลิตร x 460 ลิตร | ||
| ความหนาของ PCB (mm) | 0.38 ~ 42 | ||
| ความจุของเครื่องอาหาร (8 มิลลิเมตรมาตรฐาน) |
มาตรฐาน | 60ea / 56ea (ฐานอาหารคงที่ / คาร์ตดัก) | |
| ตัวเลือก | 120ea / 112ea (ฐานอาหารคงที่ / คาร์ตดัก) | ||
| ประโยชน์ | พลังงาน | 3Phase AC200 / 208 / 220 / 240 / 380 / 415V สูงสุด 3.5kVA |
|
| อากาศ การใช้ |
5.0 ~ 7.0kgf/cm2 50Nl/min (ปั๊มสูบขัด) |
||
| น้ําหนัก (kg) | ประมาณ 1 นาที600 | ||
| ขนาดภายนอก (mm) | 1,430 ((L) x 1,740 ((D) x 1,485 ((H) |
